Telegärtner 100024698 100024698 SMA konektor zásuvka, rovná 50 Ω 1 ks

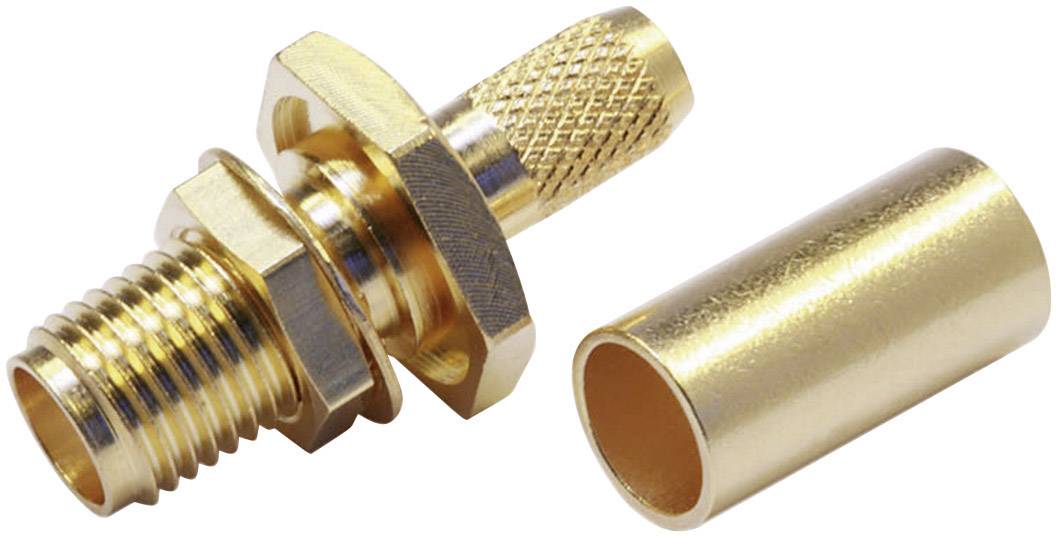

Zlatý koaxiální konektor s odnímatelným pláštěm, často používaný v komunikačních zařízeních, leží na bílém povrchu.

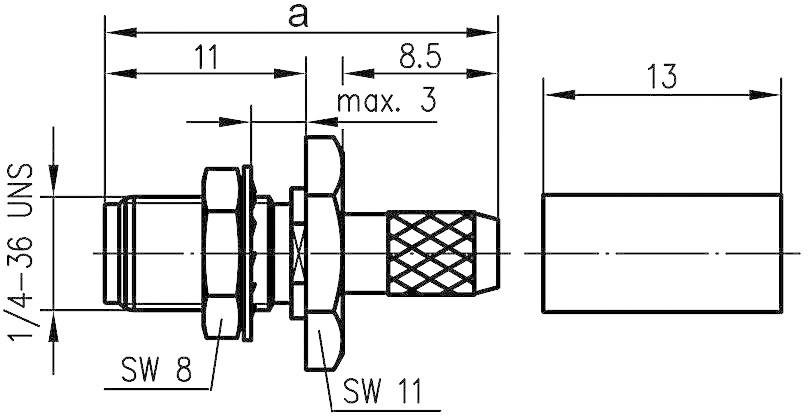

Technický výkres konektoru s rozměry: délka 13, šířka 8,5, závit 1/4-36 UNS, klíč 8 a 11, maximální průměr 3.

1/2

Skupina kabelů

RG 316/U

Kategorie produktu

SMA konektor

Provedení

zásuvka, rovná

Impedance

50 Ω

Připojení

krimpované

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Min.: 50

Násobky: 50

Celková cena (260,33 Kč / kus)

13 016,50 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

kabelová SMA zásuvka

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Montážní rozměr: Z27
S těsnicím kroužkem

Skupina kabelů: RG 316/U

Kategorie produktu: SMA konektor

Provedení: zásuvka, rovná

Impedance: 50 Ω

Připojení: krimpované

Obsah: 1 ks

Průměr: 2.60 mm

Ø otvoru pro vestavbu: 27 mm

Číslo výrobce: 100024698

Izolační odpor: ≥ 5 GΩ

Izolační materiál: PTFE

Materiál kontaktu: pozlacený

Splňuje RoHS: ano

Provozní teplota: -55 až +155 °C

Typ: 100024698

Typ upevnění: šroubovací

Ø kabelu: 2.6 mm

Ke stažení

List technických údajů

List technických údajů 1090942 Telegärtner 100024698 100024698 SMA konektor zásuvka, rovná 50 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1090942 Telegärtner 100024698 100024698 SMA konektor zásuvka, rovná 50 Ω 1 ks

Popis

Řada SMA zahrnuje velmi často používané koaxiální konektory se šroubovacím uzávěrem. V závislosti na provedení můžete použít až frekvenci 18 GHz. Vlnový odpor je 50 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady SMA jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. SMA konektory jsou používány mimo jiné v mobilních sítích, satelitních a měřicích technologiích.
