Telegärtner 100024667 100024667 SMA konektor zásuvka, vestavná 50 Ω 1 ks

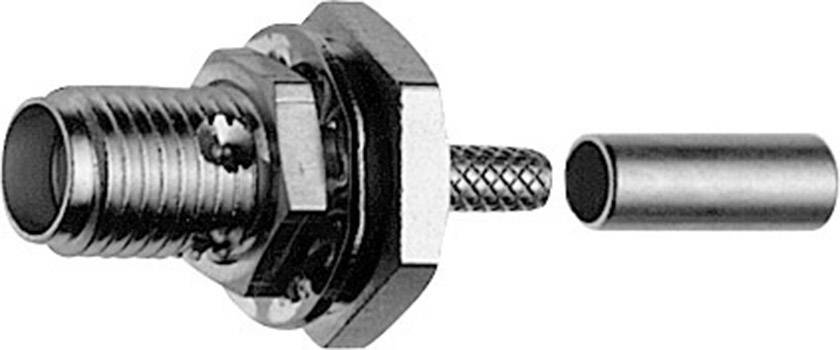

Koaxiální konektor s stíněným kabelem a odnímatelnou vnější částí pro připojení elektronických zařízení.

Ilustrační obrázek

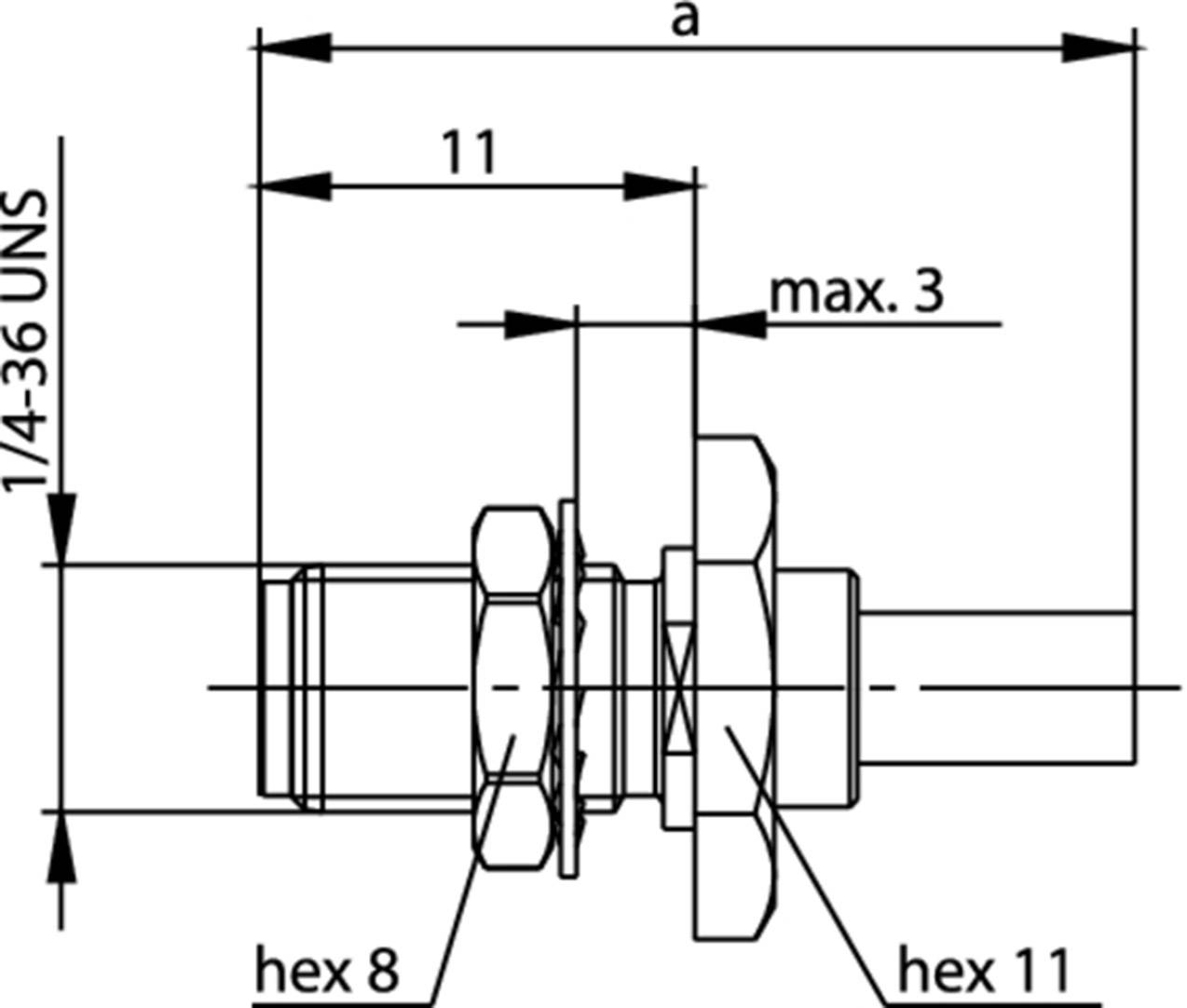

Technický výkres připojovacího prvku s rozměry: '1/4-36 UNS', 'max. 3', 'šestihran 8', 'šestihran 11'.

1/2

Ilustrační obrázek

Skupina kabelů

RG 316/U

Kategorie produktu

SMA konektor

Provedení

zásuvka, vestavná

Impedance

50 Ω

Připojení

krimpované

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

15 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (181,81 Kč / kus)

194,21 Kč

-6 %

181,81 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Konektor SMA

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Skupina kabelů: RG 316/U

Kategorie produktu: SMA konektor

Provedení: zásuvka, vestavná

Impedance: 50 Ω

Připojení: krimpované

Obsah: 1 ks

Průměr: 2.70 mm

Materiál pouzdra: mosaz poniklovaná

Číslo výrobce: 100024667

Izolační materiál: PTFE

Materiál kontaktu: mosaz pozlacená

Splňuje RoHS: ano

Provozní teplota: -55 °C až 155 °C

Typ: 100024667

Typ upevnění: šroubovací

Ke stažení

List technických údajů

List technických údajů 1366763 Telegärtner 100024667 100024667 SMA konektor zásuvka, vestavná 50 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1366763 Telegärtner 100024667 100024667 SMA konektor zásuvka, vestavná 50 Ω 1 ks

Popis

Řada SMA zahrnuje velmi často používané koaxiální konektory se šroubovacím uzávěrem. V závislosti na provedení můžete použít až frekvenci 18 GHz. Vlnový odpor je 50 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady SMA jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. SMA konektory jsou používány mimo jiné v mobilních sítích, satelitních a měřicích technologiích.

Tento text byl přeložen strojově.
