Name: Telegärtner 100023736 100023736 TNC konektor zástrčka, rovná 50 Ω 1 ks
Brand: Telegärtner
SKU: 1366193
Availability: InStock

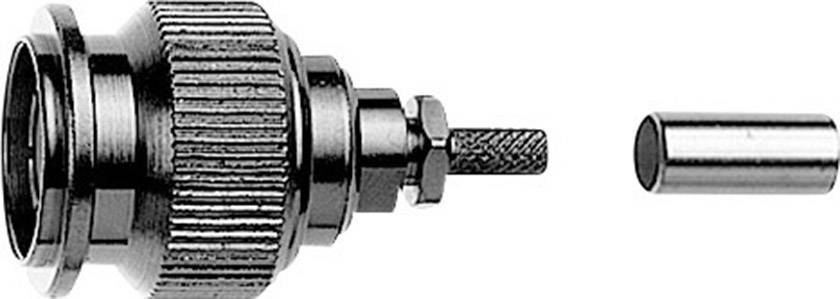

Stříbrný kovový konektor s odnímatelným pouzdrem, vhodný pro propojení kabelů.

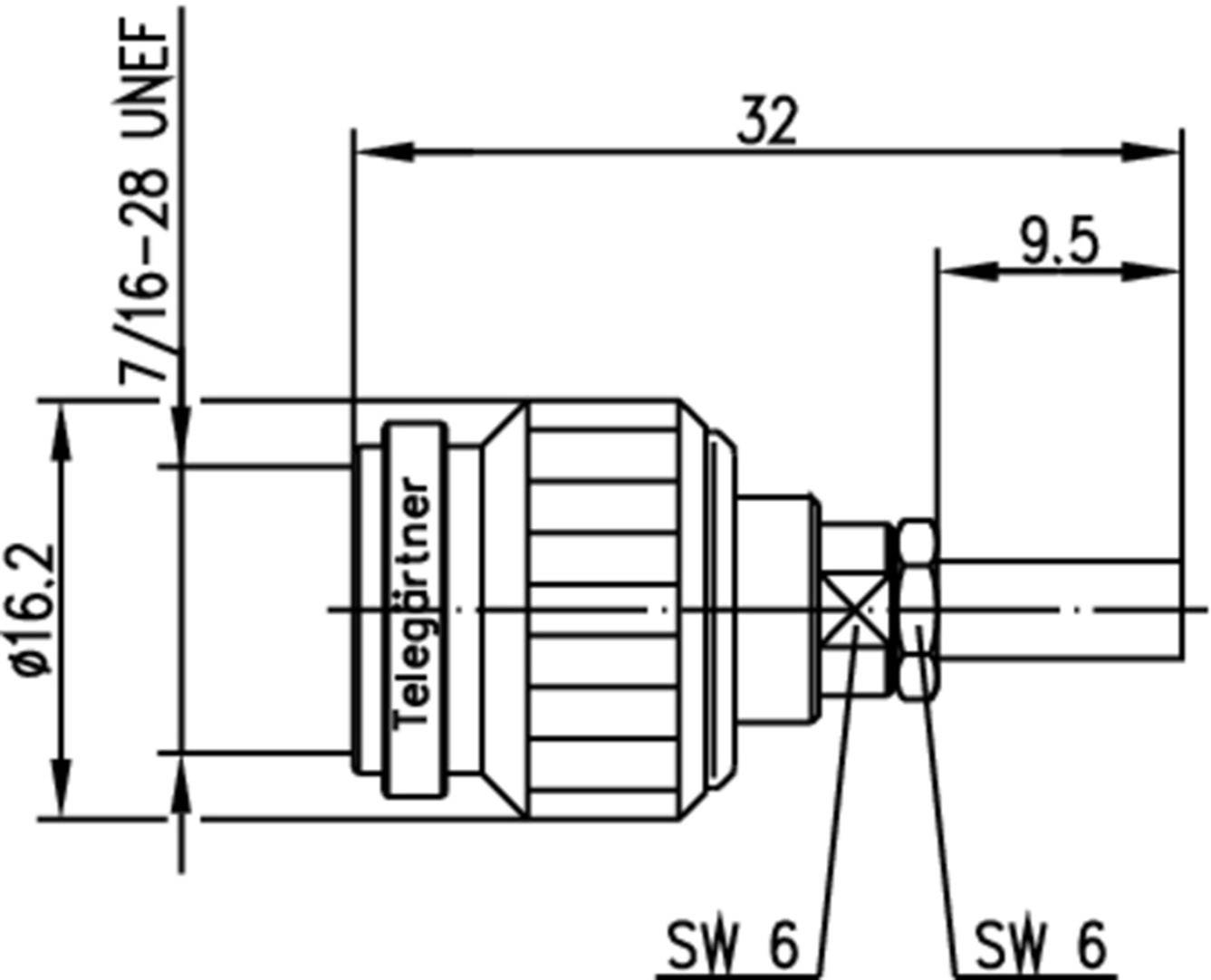

Technický výkres válcového konektoru. Rozměry: průměr 16,2 mm, délka 32 mm, závit 7/16-28 UNEF.

1/2

Ilustrační obrázek

Skupina kabelů

RG 316/U

Kategorie produktu

TNC konektor

Provedení

zástrčka, rovná

Impedance

50 Ω

Připojení

krimpované

Datasheety: (PDF)

Doručení: St 14. 10.

50 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (209,99 Kč / kus)

209,99 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Konektor TNC

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Skupina kabelů: RG 316/U

Kategorie produktu: TNC konektor

Provedení: zástrčka, rovná

Impedance: 50 Ω

Připojení: krimpované

Obsah: 1 ks

Průměr: 2.70 mm

Frekvence (max.): 11 GHz

Materiál pouzdra: mosaz poniklovaná

Číslo výrobce: 100023736

Izolační materiál: PTFE

Materiál kontaktu: mosaz pozlacená

Materiál: Pozlacená mosaz

Splňuje RoHS: ano

Provozní teplota: -40 až +155 °C

Typ: 100023736

Typ upevnění: šroubovací

Provedení: rovná kabelová zástrčka

Frekvenční rozsah: 5 GHz

Připojení: Krimpování

Varianty(Veškeré ceny jsou vč. DPH)

Skupina kabelů

Připojení

Impedance

Provedení

Průměr

Telegärtner 100023694 100023694 TNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366315

Doručení: St 14. 10.

122 KsConrad Electronic

RG 142 B/U

krimpované

50 Ω

zástrčka, rovná

5 mm

Min.: 1

Násobky: 1

154,99 Kč^*

Telegärtner 100023696 100023696 TNC konektor zástrčka, zahnutá 50 Ω 1 ks

Objednací číslo:1091003

Doručení: St 14. 10.

55 KsConrad Electronic

RG 58 C/U

krimpované

50 Ω

zástrčka, zahnutá

4.95 mm

Min.: 1

Násobky: 1

285,00 Kč^*

Telegärtner 100023697 100023697 TNC konektor zástrčka, zahnutá 50 Ω 1 ks

Objednací číslo:1366711

Doručení: St 14. 10.

26 KsConrad Electronic

RG 223/U

krimpované

50 Ω

zástrčka, zahnutá

5.20 mm

Min.: 1

Násobky: 1

285,00 Kč^*

Telegärtner 100023701 100023701 TNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366184

Doručení: St 14. 10.

4 KsConrad Electronic

UT 141

pájené

50 Ω

zástrčka, rovná

3.50 mm

Min.: 1

Násobky: 1

315,00 Kč^*

Telegärtner 100023703 100023703 TNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366271

Brzy k dispozici

Conrad Electronic

H155

krimpované

50 Ω

zástrčka, rovná

5.90 mm

Min.: 1

Násobky: 1

234,99 Kč^*

Telegärtner 100023704 100023704 TNC konektor zástrčka, zahnutá 50 Ω 1 ks

Objednací číslo:1366886

Doručení: St 14. 10.

21 KsConrad Electronic

1.4/3.8AF

krimpované

50 Ω

zástrčka, zahnutá

5.90 mm

Min.: 1

Násobky: 1

285,00 Kč^*

Telegärtner 100023712 100023712 TNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366281

Doručení: St 14. 10.

93 KsConrad Electronic

LMR 400

krimpované

50 Ω

zástrčka, rovná

10.30 mm

Min.: 1

Násobky: 1

415,00 Kč^*

Telegärtner 100023713 100023713 TNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366353

Doručení: St 14. 10.

20 KsConrad Electronic

RG 213/U

krimpované

50 Ω

zástrčka, rovná

10.30 mm

Min.: 1

Násobky: 1

365,00 Kč^*

Telegärtner 100023714 100023714 TNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1090986

Doručení: St 14. 10.

24 KsConrad Electronic

RG 214/U

krimpované

50 Ω

zástrčka, rovná

10.80 mm

Min.: 1

Násobky: 1

365,00 Kč^*

Telegärtner 100023715 100023715 TNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366263

Doručení: St 14. 10.

92 KsConrad Electronic

Draka 2.6/7.3 AF

krimpované

50 Ω

zástrčka, rovná

10.30 mm

Min.: 1

Násobky: 1

439,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1366193 Telegärtner 100023736 100023736 TNC konektor zástrčka, rovná 50 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1366193 Telegärtner 100023736 100023736 TNC konektor zástrčka, rovná 50 Ω 1 ks

Popis

Řada TNC zahrnuje velmi často používané koaxiální konektory, které se používají až do frekvence 11 GHz. Stejná měřítka série BNC mají šroubovací uzávěr. Nabízí se provedení s impedancí 50 Ω a 75 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady TNC jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. Konektory řady TNC jsou odolné proti vibracím a používají se pro přenos signálu, dat a videa

Tento text byl přeložen strojově.
