Name: Telegärtner 100023486 100023486 HDTV BNC konektor zástrčka, rovná 75 Ω 1 ks
Brand: Telegärtner
SKU: 1366559
Availability: InStock

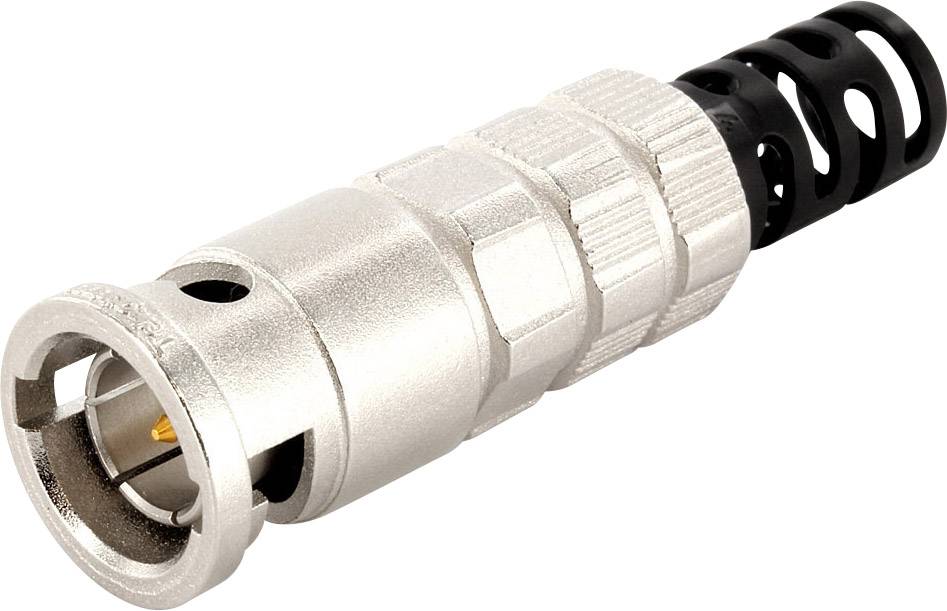

Kovový koaxiální konektor s vroubkovaným povrchem a černou plastovou rukojetí, používaný pro připojení kabelů.

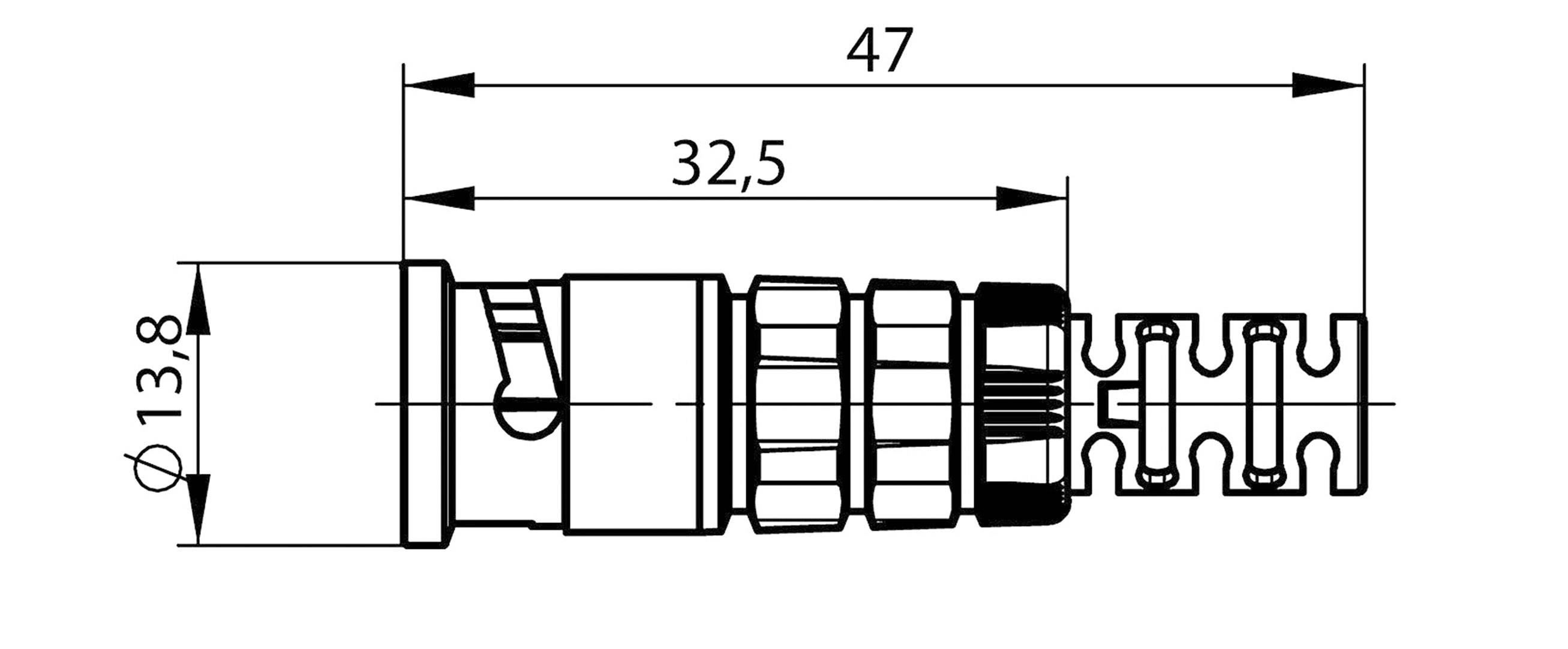

Technický výkres konektoru s délkovými rozměry 47 mm a 32,5 mm a průměrem 13,8 mm.

1/2

Ilustrační obrázek

Skupina kabelů

Draka 0.6/2.8 AF

Kategorie produktu

HDTV BNC konektor

Provedení

zástrčka, rovná

Impedance

75 Ω

Připojení

krimpované

Datasheety: (PDF)

Okamžité doručení: St 14. 10.

1 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (103,30 Kč / kus)

103,30 Kč

Bez DPH.

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDTV BNC konektor

Dodatečné informace:

Technické parametry

Skupina kabelů: Draka 0.6/2.8 AF

Kategorie produktu: HDTV BNC konektor

Provedení: zástrčka, rovná

Impedance: 75 Ω

Připojení: krimpované

Obsah: 1 ks

Průměr: 6.80 mm

Frekvence (max.): 4.5 GHz

Materiál pouzdra: mosaz poniklovaná

Číslo výrobce: 100023486

Izolační materiál: PE

Materiál kontaktu: mosaz pozlacená

Splňuje RoHS: ano

Provozní teplota: -40 - +155 °C

Typ: 100023486

Typ upevnění: bajonetové

Varianty(Všechny ceny jsou bez DPH.)

Skupina kabelů

Připojení

Impedance

Provedení

Průměr

Kategorie produktu

Telegärtner 100023301 100023301 BNC konektor zástrčka, zahnutá 50 Ω 1 ks

Objednací číslo:1366643

Okamžité doručení: St 14. 10.

4 KsConrad Electronic

RG 316/U

šroubovací

50 Ω

zástrčka, zahnutá

2.70 mm

BNC konektor

Min.: 1

Násobky: 1

409,09 Kč^*

Telegärtner 100023303 100023303 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366268

Okamžité doručení: St 14. 10.

69 KsConrad Electronic

RG 142 B/U

krimpované

50 Ω

zástrčka, rovná

5 mm

BNC konektor

Min.: 1

Násobky: 1

128,09 Kč^*

Telegärtner 100023304 100023304 BNC konektor zástrčka, zahnutá 50 Ω 1 ks

Objednací číslo:1090886

Okamžité doručení: St 14. 10.

99 KsConrad Electronic

RG 316/U

krimpované

50 Ω

zástrčka, zahnutá

2.60 mm

BNC konektor

Min.: 1

Násobky: 1

235,54 Kč^*

Telegärtner 100023305 100023305 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1090850

Okamžité doručení: St 14. 10.

23 KsConrad Electronic

RG 58

krimpované

50 Ω

zástrčka, rovná

4.95 mm

BNC konektor

Min.: 1

Násobky: 1

161,15 Kč^*

Telegärtner 100023312 100023312 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1090849

Okamžité doručení: St 14. 10.

56 KsConrad Electronic

RG 316

krimpované

50 Ω

zástrčka, rovná

2.60 mm

BNC konektor

Min.: 1

Násobky: 1

119,83 Kč^*

Telegärtner 100023314 100023314 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366772

Doručení: Pá 16. 10.

Conrad Electronic

G 022 32

krimpované

50 Ω

zástrčka, rovná

3 mm

BNC konektor

Min.: 1

Násobky: 1

202,47 Kč^*

Telegärtner 100023316 100023316 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1090844

Okamžité doručení: St 14. 10.

43 KsConrad Electronic

H155

krimpované

50 Ω

zástrčka, rovná

5.90 mm

BNC konektor

Min.: 1

Násobky: 1

128,09 Kč^*

Telegärtner 100023320 100023320 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366785

Okamžité doručení: St 14. 10.

51 KsConrad Electronic

RG 214/U

krimpované

50 Ω

zástrčka, rovná

10.80 mm

BNC konektor

Min.: 1

Násobky: 1

301,65 Kč^*

Telegärtner 100023321 100023321 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1090845

Okamžité doručení: St 14. 10.

58 KsConrad Electronic

LMR 400

krimpované

50 Ω

zástrčka, rovná

10.30 mm

BNC konektor

Min.: 1

Násobky: 1

301,65 Kč^*

Telegärtner 100023339 100023339 BNC konektor zástrčka, zahnutá 50 Ω 1 ks

Objednací číslo:1090887

Okamžité doručení: St 14. 10.

141 KsConrad Electronic

RG 58 C/U

krimpované

50 Ω

zástrčka, zahnutá

4.95 mm

BNC konektor

Min.: 1

Násobky: 1

214,05 Kč^*

Ke stažení

List technických údajů

List technických údajů 1366559 Telegärtner 100023486 100023486 HDTV BNC konektor zástrčka, rovná 75 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1366559 Telegärtner 100023486 100023486 HDTV BNC konektor zástrčka, rovná 75 Ω 1 ks

Popis

Řada BNC obsahuje nejčastěji používané koaxiální konektory, které lze použít až do frekvence 4 GHz. Jsou vybaveny bajonetovým uzávěrem a jsou v provedení s impedancí 50 Ω a 75 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady BNC jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. Konektory série BNC jsou používány v oblasti signálových, datových a video přenosů.
