Name: Telegärtner 100023407 100023407 BNC konektor zásuvka, vestavná vertikální 50 Ω 1 ks
Brand: Telegärtner
SKU: 1090858
Availability: InStock

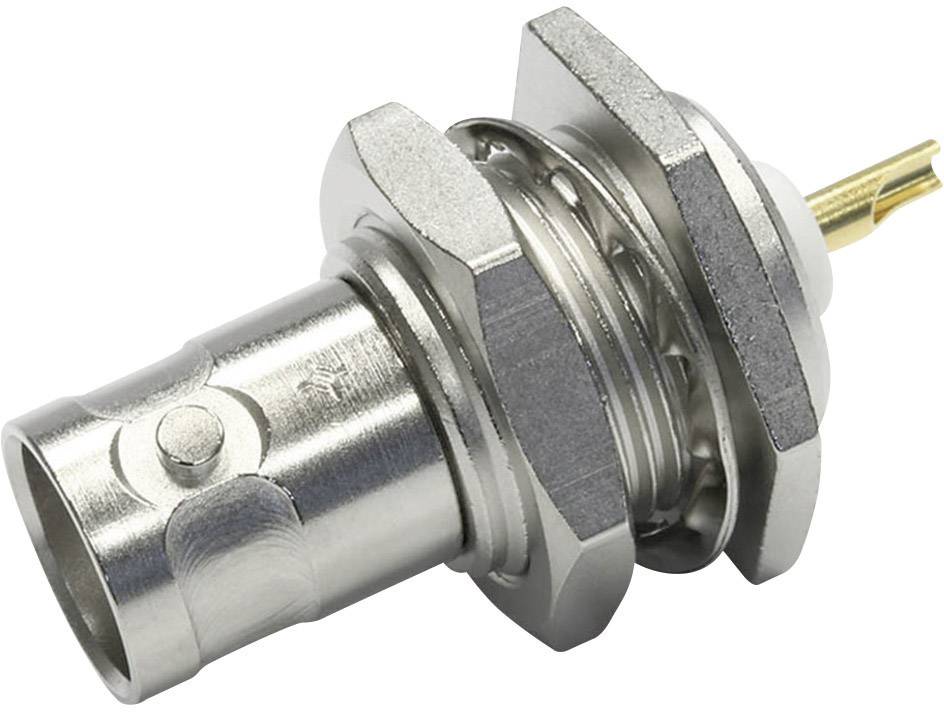

Koaxiální RF konektor, stříbrný, s vnějším závitem a vnitřním kolíkem pro vysokofrekvenční aplikace. Ideální pro elektronická zařízení.

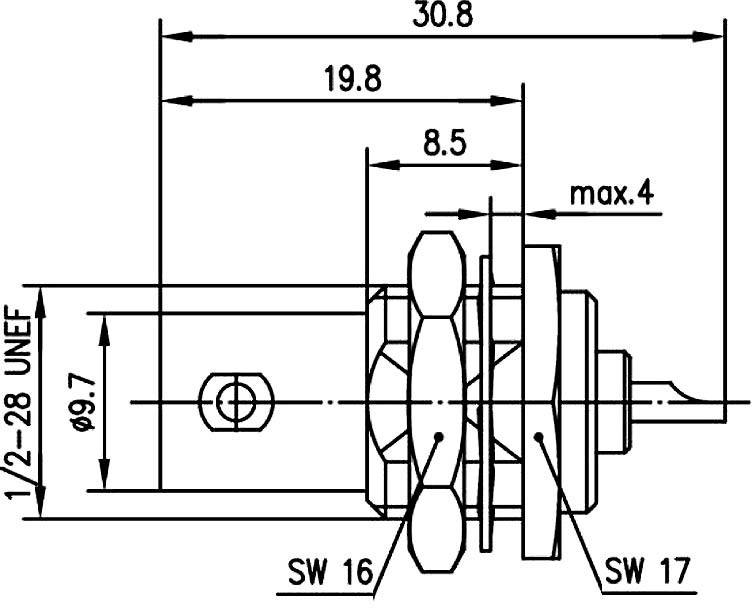

Technický výkres konektoru, zobrazuje rozměry v milimetrech: délka 30,8, šířka 19,8, vnitřní průměr 9,7, SW 16, SW 17.

1/2

Kategorie produktu

BNC konektor

Provedení

zásuvka, vestavná vertikální

Impedance

50 Ω

Připojení

šroubovací

Obsah

1 ks

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (301,65 Kč / kus)

301,65 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Vestavná BNC zásuvka

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Montážní rozměr: Z04

Kategorie produktu: BNC konektor

Provedení: zásuvka, vestavná vertikální

Impedance: 50 Ω

Připojení: šroubovací

Obsah: 1 ks

Ø otvoru pro vestavbu: 13 mm

Materiál pouzdra: mosaz poniklovaná

Číslo výrobce: 100023407

Izolační odpor: ≥ 5 GΩ

Izolační materiál: PTFE

Materiál kontaktu: mosaz pozlacená

Splňuje RoHS: ano

Provozní teplota: -40 - +155 °C

Typ: 100023407

Typ upevnění: bajonetové

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Skupina kabelů

Připojení

Impedance

Provedení

Průměr

Kategorie produktu

Telegärtner 100023301 100023301 BNC konektor zástrčka, zahnutá 50 Ω 1 ks

Objednací číslo:1366643

Okamžité doručení: Po 12. 10.

4 KsConrad Electronic

RG 316/U

šroubovací

50 Ω

zástrčka, zahnutá

2.70 mm

BNC konektor

Min.: 1

Násobky: 1

409,09 Kč^*

Telegärtner 100023303 100023303 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366268

Okamžité doručení: Po 12. 10.

69 KsConrad Electronic

RG 142 B/U

krimpované

50 Ω

zástrčka, rovná

5 mm

BNC konektor

Min.: 1

Násobky: 1

128,09 Kč^*

Telegärtner 100023304 100023304 BNC konektor zástrčka, zahnutá 50 Ω 1 ks

Objednací číslo:1090886

Okamžité doručení: Po 12. 10.

99 KsConrad Electronic

RG 316/U

krimpované

50 Ω

zástrčka, zahnutá

2.60 mm

BNC konektor

Min.: 1

Násobky: 1

235,54 Kč^*

Telegärtner 100023305 100023305 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1090850

Okamžité doručení: Po 12. 10.

27 KsConrad Electronic

RG 58

krimpované

50 Ω

zástrčka, rovná

4.95 mm

BNC konektor

Min.: 1

Násobky: 1

161,15 Kč^*

Telegärtner 100023312 100023312 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1090849

Okamžité doručení: Po 12. 10.

24 KsConrad Electronic

RG 316

krimpované

50 Ω

zástrčka, rovná

2.60 mm

BNC konektor

Min.: 1

Násobky: 1

119,83 Kč^*

Telegärtner 100023314 100023314 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366772

Doručení: Pá 16. 10.

Conrad Electronic

G 022 32

krimpované

50 Ω

zástrčka, rovná

3 mm

BNC konektor

Min.: 1

Násobky: 1

202,47 Kč^*

Telegärtner 100023316 100023316 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1090844

Okamžité doručení: Po 12. 10.

43 KsConrad Electronic

H155

krimpované

50 Ω

zástrčka, rovná

5.90 mm

BNC konektor

Min.: 1

Násobky: 1

128,09 Kč^*

Telegärtner 100023319 100023319 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1090847

Brzy k dispozici

Conrad Electronic

RG 213

krimpované

50 Ω

zástrčka, rovná

10.30 mm

BNC konektor

Min.: 1

Násobky: 1

301,65 Kč^*

Telegärtner 100023320 100023320 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1366785

Okamžité doručení: Po 12. 10.

51 KsConrad Electronic

RG 214/U

krimpované

50 Ω

zástrčka, rovná

10.80 mm

BNC konektor

Min.: 1

Násobky: 1

301,65 Kč^*

Telegärtner 100023321 100023321 BNC konektor zástrčka, rovná 50 Ω 1 ks

Objednací číslo:1090845

Okamžité doručení: Po 12. 10.

58 KsConrad Electronic

LMR 400

krimpované

50 Ω

zástrčka, rovná

10.30 mm

BNC konektor

Min.: 1

Násobky: 1

301,65 Kč^*

Ke stažení

List technických údajů

List technických údajů 1090858 Telegärtner 100023407 100023407 BNC konektor zásuvka, vestavná vertikální 50 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1090858 Telegärtner 100023407 100023407 BNC konektor zásuvka, vestavná vertikální 50 Ω 1 ks

Popis

Řada BNC obsahuje nejčastěji používané koaxiální konektory, které lze použít až do frekvence 4 GHz. Jsou vybaveny bajonetovým uzávěrem a jsou v provedení s impedancí 50 Ω a 75 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady BNC jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. Konektory série BNC jsou používány v oblasti signálových, datových a video přenosů.
