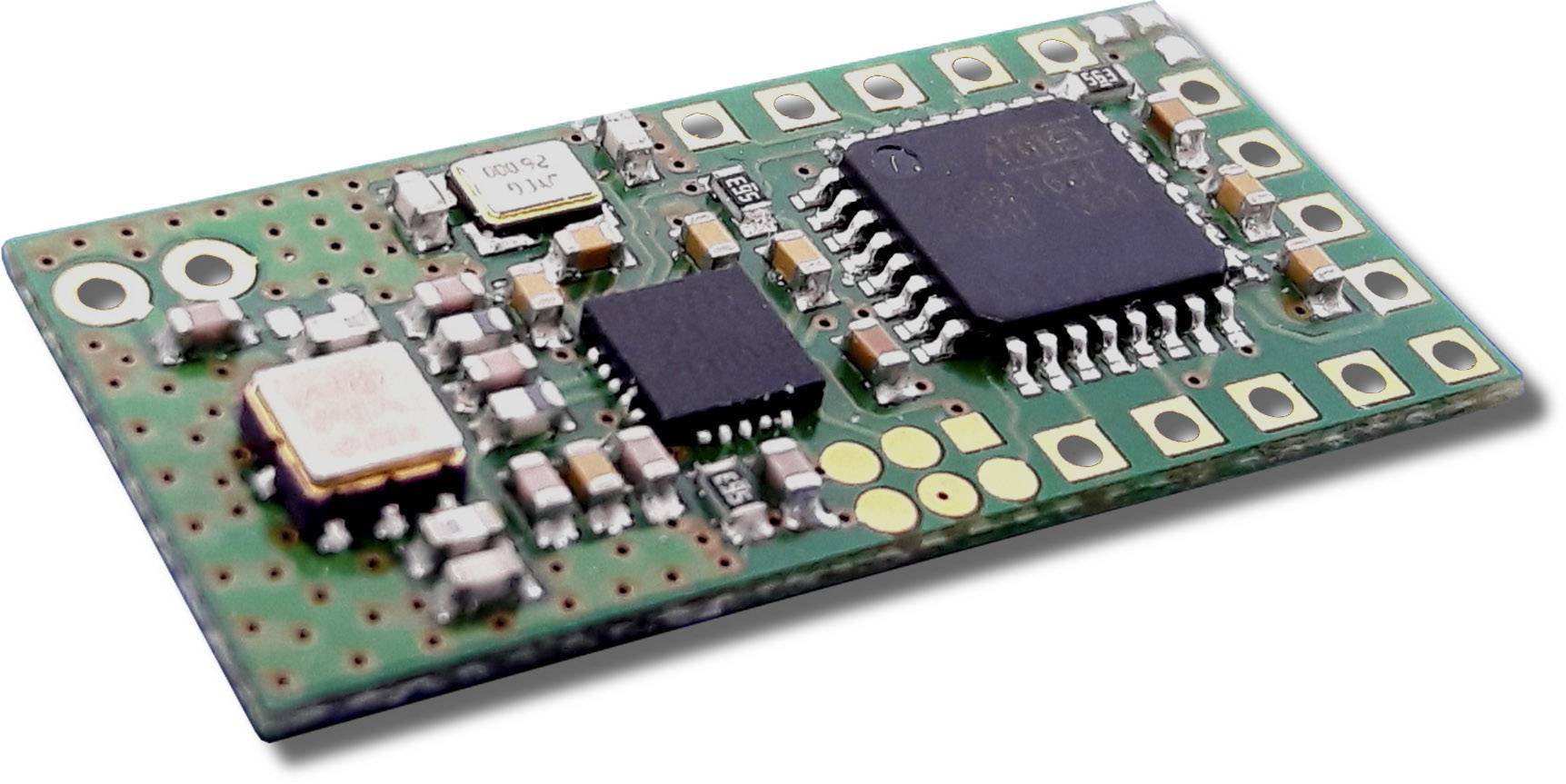

SVS Nachrichtentechnik CX-12 T vysílací modul Max. dosah: 1000 m 2 V/DC, 3.6 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
726,45 Kč
3
4% = 31,61 Kč
694,84 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (726,45 Kč / kus)
726,45 Kč
Bez DPH.
Hlavní benefity
Multifunkční vysílací modul 434 MHz CX-12 T
- Dosah až 1000 m
- 2 nastavitelné frekvence
- Nízkoporuchový přenos signálu
Technické parametry
- Kategorie produktu
vysílací modul
- Typ
CX-12 T
- Provozní napětí
2 V/DC
3.6 V/DC
- Rozm.
(d x š x v) 31.4 x 15.2 x 3 mm
- V
3 mm
- Délka
31.4 mm
- Šířka
15.2 mm
- Provedení
hotový modul
1000 m
- Vysílací frekvence
433,62 und 434,22 MHz
- Příkon proudu
6 mA
- Provozní napětí
2 - 3.6 V/DC
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 192431 SVS Nachrichtentechnik CX-12 T vysílací modul Max. dosah: 1000 m 2 V/DC, 3.6 V/DC
Popis
Vysílací modul je určen pro přenos 4 spínacích informací a jedné hodnoty napětí. Modul vysílá, dokud je alespoň jeden digitální vstup aktivní. V případě správného zpětného hlášení příslušného přijímače se vysílání opakuje 3x/s. Vypnutí digitálního vstupu způsobí přenos výstupního signálu do přijímače, který potom vypne odpovídající výstup. Pokud nepřijde žádné zpětné hlášení, bude po dobu 3 sekund nepřetržitě vysílat, aby případně navázal s přijímačem spojení. Pro připojení LED diod, piezoelektrického disku apod. jsou k dispozici další vstupy a výstupy. Volitelné frekvence (433,62 a 434,22 MHz) spolu se speciálním komunikačním protokolem zaručují zcela bezporuchový provoz. Dle lokality lze docílit dosahu až 1000 m.
Provedení
- Přenos 4 digitálních stavů a 1 analogové hodnoty
- 2, 4
- , 5 a 4pólové řady pinů, rastr 5 mm vstupy: 1x digitální: Nastavení frekvence 4x digitální: D1 až D4 (např. D1, D2, D2, D2, D2, D2, D2, D2, D2, D2, D2, D2, D2, D2, D2, D2, D2, D2, D2, D2, Měřicí vstupy) 1x analogový:
- Výstup napětí: 2x digitální: Např. pro ovládání LED žárovky 1x digitální: Ovládání piezoelektrického disku 1x digitální:
- Řízení podpory napájení 1x analogové: Filtrovaný PWM signál přijímače RSSI
- 2 nastavitelné frekvence
- bezpečný a
- nerušený rádiový systém se zpětným hlášením
- : 4 digitálních vstupů + 1 analogový vstup
- : Vysílání: 6,5 mA / v pohotovostním režimu:
- Rozsah teplot 0,1 uA: -20°C až +65°C.
Obsah balení
- Modul vysílače
Doplňující informace
Anténa není součástí dodávky
Vhodné přijímače a moduly - viz volitelné příslušenství.
Dosah ve volném prostoru je dosažen pouze v optimálních podmínkách.
Pozor: Produkty řady SH-7 nejsou kompatibilní s produkty řady SH-12.
