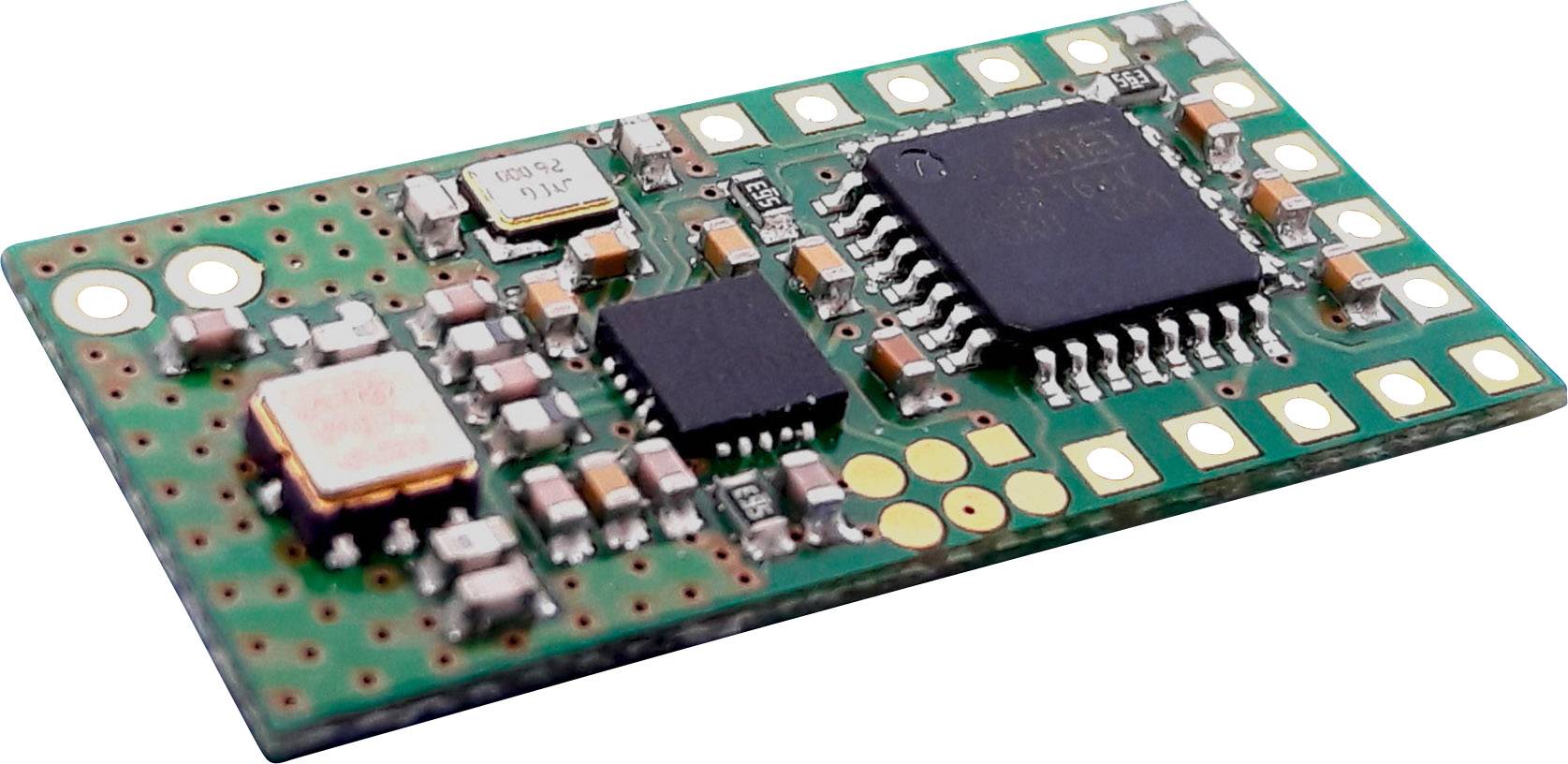

SVS Nachrichtentechnik CX-12 R modul přijímače Max. dosah: 1000 m 2 V/DC, 3.6 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
726,45 Kč
3
4% = 31,61 Kč
694,84 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (726,45 Kč / kus)
726,45 Kč
Bez DPH.
Hlavní benefity
Multifunkční přijímací a vyhodnocovací modul 434 MHz CX-12 R
- Dosah až 1000 m
- 2 nastavitelné frekvence
- Stav napájení a RSSI (Receive Signal Strength Indicator) jsou přenositelné na vysílač
Technické parametry
- Kapacita paměti: až 60 kódů vysílačů.
- Kategorie produktu
modul přijímače
- Typ
CX-12 R
- Provozní napětí
2 V/DC
3.6 V/DC
- Rozm.
(d x š x v) 31.4 x 15.2 x 3 mm
- V
3 mm
- Délka
31.4 mm
- Šířka
15.2 mm
- Provedení
hotový modul
1000 m
- Vysílací frekvence
433,62 und 434,22 MHz
- Příkon proudu
Trvalý provoz cca 19 mA
- Provozní napětí
2 - 3.6 V/DC
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 192443 SVS Nachrichtentechnik CX-12 R modul přijímače Max. dosah: 1000 m 2 V/DC, 3.6 V/DC
Popis
Modul vyhodnocuje přijatá data vysílače CX-12 T nebo ručního vysílače SHT-12 C4. Data ve 4bitových slovech pro další použití. Pokud jsou přijímána platná data, zůstávají odpovídající výstupy aktivní a jsou odpojeny teprve při příjmu výstupního signálu. Jeden analogový výstup představuje hodnotu přijatou vysílačem. Každý přijímaný datový paket je potvrzen vysílačem s dalšími informacemi, jako RSSI a stav napájení. Volitelné frekvence (433,62 a 434,22 MHz) spolu se speciálním komunikačním protokolem zaručují zcela bezporuchový provoz. Dle lokality lze docílit dosahu až 1000 m.
Provedení
- Přenos 4 digitálních stavů a 1 analogové hodnoty
- 2, 4, 5 a 4pólové řady pinů, rastr 5 mm
- vstup: 1x analogový: Např. pro snížené napájecí napětí 1x digitální: Nastavení frekvence 1x digitální: Nastavení úsporného režimu 1 digitální: Výběr výukových a hasicích režimů
- : 4x digitální: D1 až D4 CMOS 3,3 v high aktivní 2x digitální: Např. pro ovládání LED diody 1x digitální: Ovládání piezoelektrického disku 1x analogově: Filtrovaný PWM signál při 95. Analogové hodnotě
- 2 nastavitelné frekvence
- bezpečný a nerušený
- rádiový systém se zpětnou
- vazbou: 4 digitálních vstupů + 1 analogový vstup
- : Standby 18,2 mA (taktovaný 1,4 mA) při 3,3 v
- teplotním rozsahu: -20°C až +65°C.
Obsah balení
- Modul přijímače
Doplňující informace
Anténa není součástí dodávky.
Vhodné vysílače a moduly - viz volitelné příslušenství.
Dosah ve volném prostoru je dosažen pouze v optimálních podmínkách.
Pozor: Produkty řady SH-7 nejsou kompatibilní s produkty řady SH-12.
