Name: Sonel MZC-306 instalační tester, WMDEMZC306, EN a DE menu
Brand: Sonel
SKU: 1427974
Availability: BackOrder

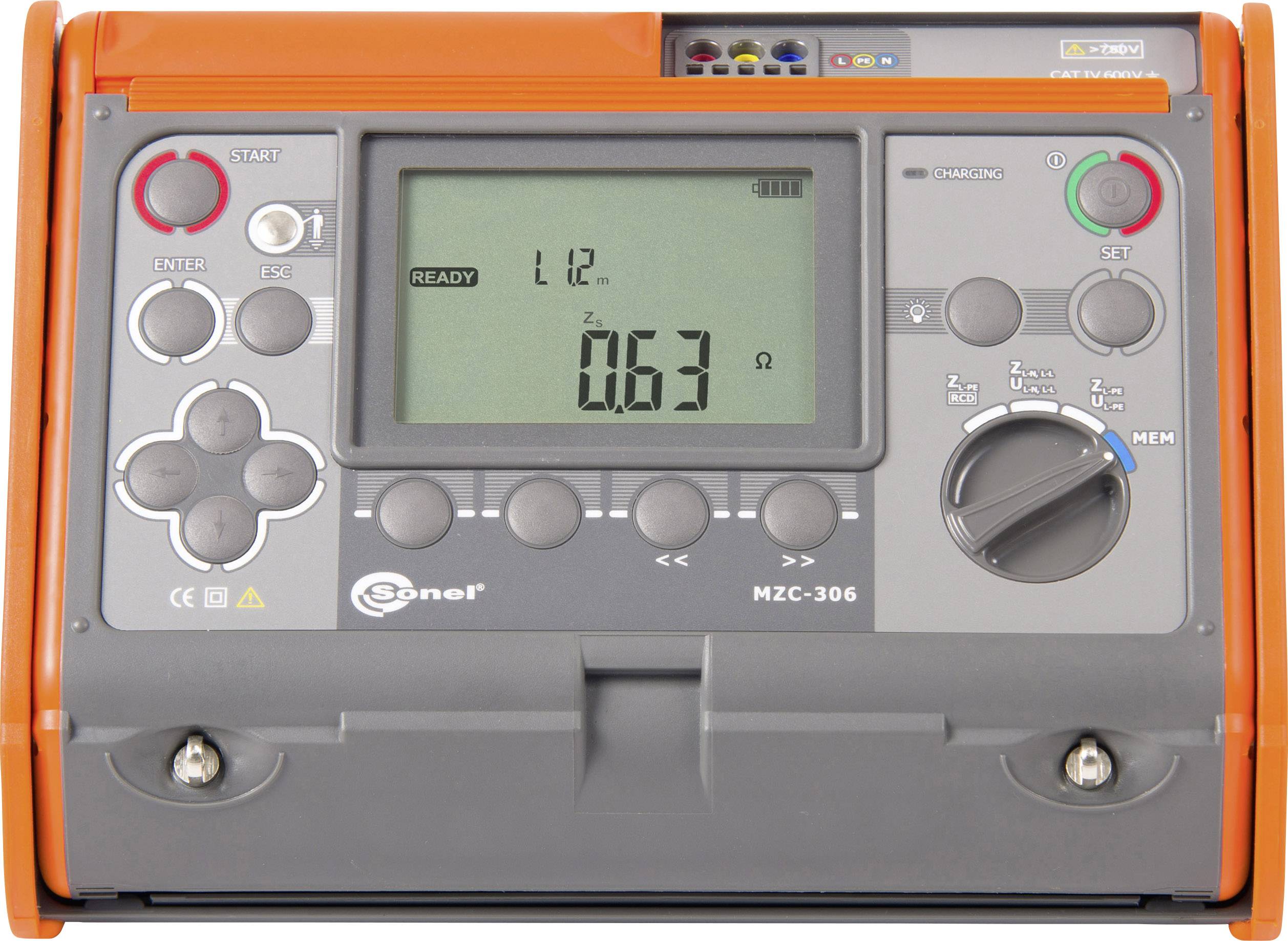

Elektronické měřicí zařízení s digitálním displejem zobrazuje '0,63 Ω'. Má několik tlačítek a nastavovacích koleček pro ovládání funkcí.

Elektrický měřicí přístroj s digitálním displejem, zobrazující měření v ohmech. Obklopen oranžovým ochranným pouzdrem.

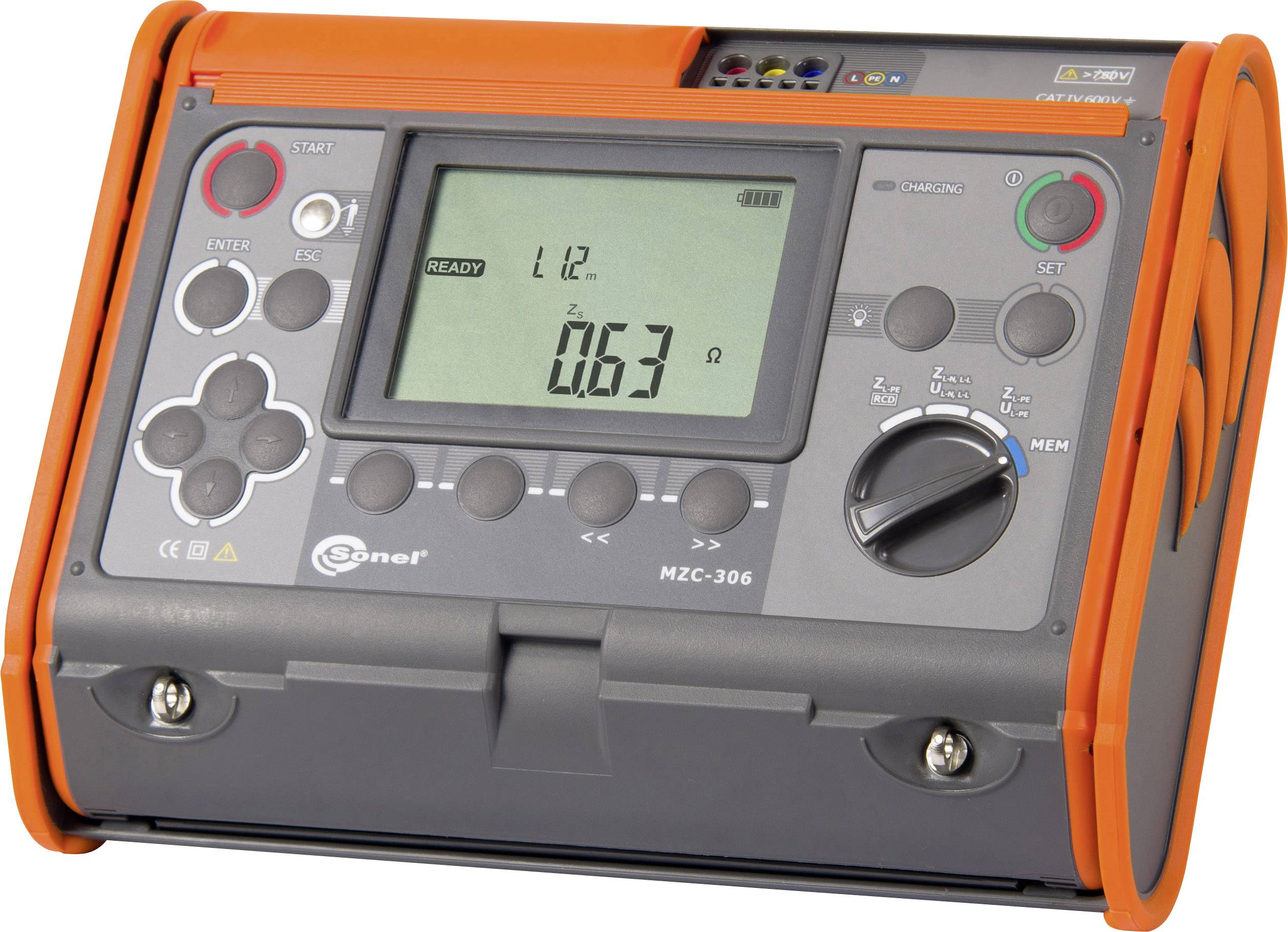

Elektronické měřicí zařízení s displejem a ovládacími prvky. Zobrazuje naměřenou hodnotu '0,63 Ohm'. Vhodné pro elektrické zkoušky.

1/3

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (83 885,00 Kč / kus)

83 885,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Měřič impedance smyčky MZC-306

Měření impedance smyčky: ZL-PE, ZL-N, ZL-L při síťovém napětí až 750 V
Měřicí proud: max. 30 A
Automatický propočet zkratových proudů
Měření napětí AC
Měření frekvence
Měřicí rozsah dle IEC 61557
Kontrola správného PE konektoru
Přenos dat přes USB
Paměť pro 990 naměřených hodnot

Technické parametry

Měření ZL-PE, ZL-N, ZL-L s rozsahem 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (5 % + 3 Digits); s rozsahem 20,0 - 199,9 Ω: rozlišení: 0,1 Ω, přesnost: ± (4 % + 3 Digits); s rozsahem 200 - 1999 Ω: rozlišení: 1 Ω, přesnost: ± (4 % + 3 Digits). Jmenovité napětí UnL-N/UnL-L: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V. Rozsah napětí ZL-PE, ZL-N: 100 - 440 V; rozsah napětí ZL-L: 100 - 750 V; frekvence: 45 - 65 Hz; měřicí proud: max. 30 A. Měření ZL-PE s rozsahem 0,00 - 19,99 Ω: rozlišení: 0,1 Ω, přesnost: ± (6 % + 10 Digits); s rozsahem 20 - 199 Ω: rozlišení: 0,1 Ω, přesnost: ± (6 % + 5 Digits); s rozsahem 200 - 1999 Ω: rozlišení: 1 Ω, přesnost: ± (6 % + 5 Digits). Jmenovité napětí ZL-PE Un: 100 - 440 V, napětí: 110 V, 115 V, 127 V, 220 V, 230 V, 240 V, 290 V, 400 V. Měření napětí s rozsahem 0,0 - 249,9 V: rozlišení: 0,1 V, přesnost: ± (2 % + 4 Digits). Měření napětí s rozsahem 250 - 750 V: rozlišení: 1 V, přesnost: ± (2 % + 2 Digits). Frekvenční rozsah: 45,0 - 65,0 Hz

Kategorie produktu: instalační tester

: bez certifikátu

Kategorie měření: CAT IV 600 V

Rozhraní: USB

Rozm.: (d x š x v) 300 x 400 x 200 mm

Hmotnost: 4.16 kg

: IP67

Rozsah měření VDE: smyčková impedance
napětí
proud
frekvence
odpor

Displej: digitální (LCD)

Šířka: 400 mm

V: 200 mm

Délka: 300 mm

Průběh zkoušky: automatický

Napájení VDE: napájení z el. sítě

Paměť (počet míst): 990

Paměť (VDE): ano

Typ: MZC-306

Vlastnosti: vč. softwaru

Ke stažení

List technických údajů

List technických údajů 1427974 Sonel MZC-306 instalační tester, WMDEMZC306, EN a DE menu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1427974 Sonel MZC-306 instalační tester, WMDEMZC306, EN a DE menu

Popis

Efektivní měřič impedance smyčky MZC-306 od Sonel slouží k měření ZL-PE, ZL-N a ZL-L v sítích 110 V - 715 V s frekvencí od 45 do 65 Hz. Měření jsou prováděna, po kontrole správného PE konektoru, se zkušebním proudem v závislosti na napětí s maximálně 30 A. Díky automatickému kalkulování při zkratu lze pevně nastavit správnou funkci nadproudové ochrany. Další hodnoty měření jako AC napětí a frekvence lze pomocí USB kabelu přenést do počítače a pomocí softwaru Sonel Reader vyhodnocovat.

Provedení

Odolné, pogumované pouzdro s IP 54; CAT IV 600V; stupeň krytí: IP67; CEE adaptér, 16 A a 32 A, 4 nebo 5pólový; zkušební vodiče a krokosvorky; univerzální schuko zástrčka; brašna; software pro protokolování Sonel Reader; přenos dat přes OR-1 adaptér; baterie LR6

Obsah balení

Univerzální schuko adaptér WS-05 (úhlový); měřicí kabel 1,2 m, žlutá; měřicí kabel 1,2 m, modrá; měřicí kabel 1,2 m, červená; krokosvorka modrá K02, krokosvorka červená K02; zkušební hrot, modrá; zkušební hrot, červená; zkušební hrot, žlutá; brašna L-4; USB kabel; akumulátor Ni-MH, 4,8 V, 4,2 Ah; poutko; nabíječka Z7; software Sonel Reader; certifikát o kalibraci

Doplňující informace

Upozornění: Software je pouze v EN nebo DE jazykové mutaci.
