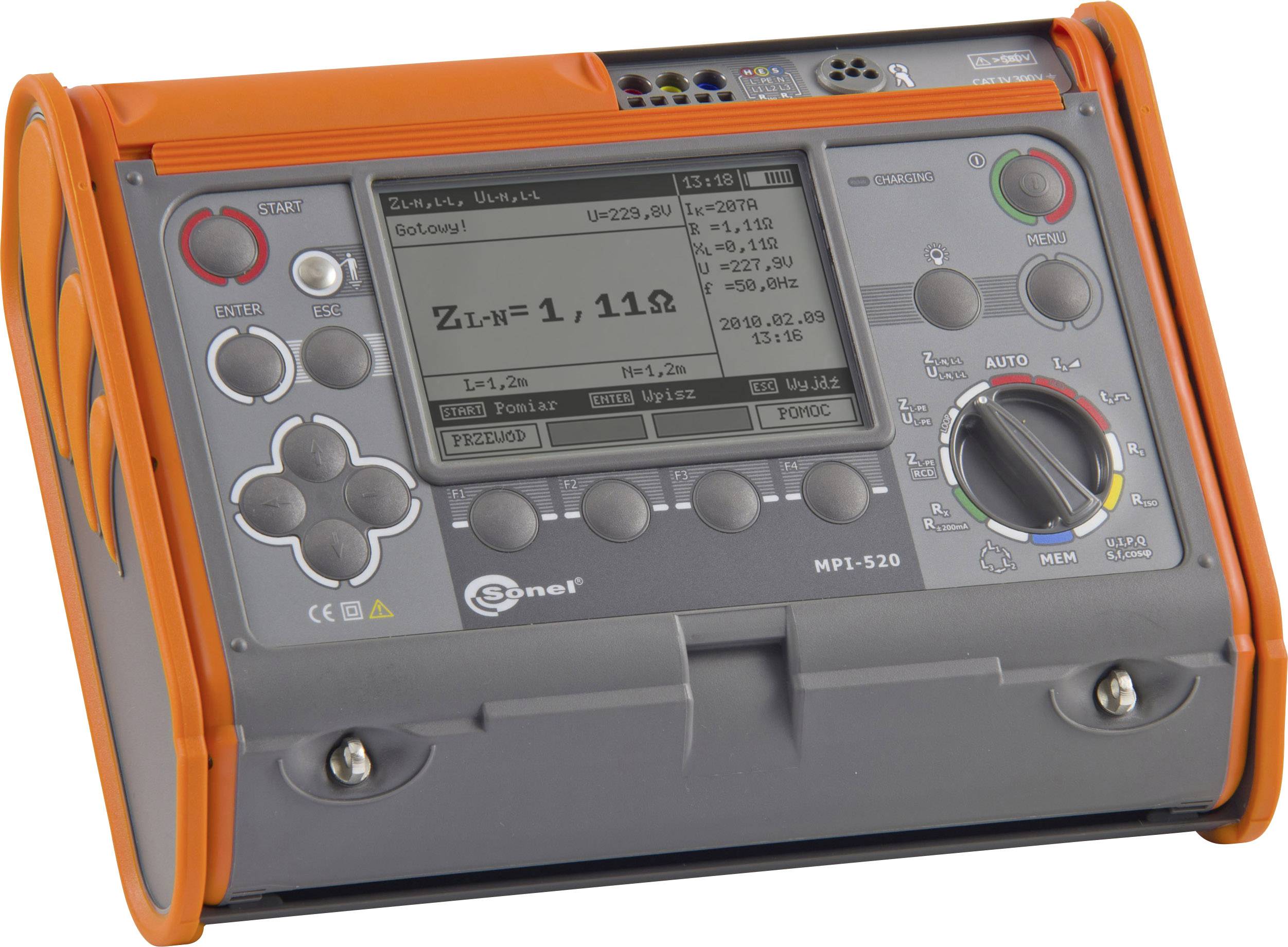

Sonel MPI-520 instalační tester, Norma VDE 0100, WMDEMPI520, EN a DE menu
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
Tester instalací VDE 0100 MPI-520
- Měření impedance smyčky s max. 41 A při 415 V
- Měření také bez aktivace RDC
- Výpočet zkratového proudu
- Měření izolačního odporu s max. 1000 V do 10 GΩ
- Měření odporu ochranného vodiče s ± 200 mA
- RCD/FI typ AC, A a B až 1000 mA
- Měření uzemnění
- Měření proudu TRMS do 400 A
- AC měření napětí až do 500 V
- Činný a zdánlivý. a jalového výkonu měření včetně cosϕ
Technické parametry
- Měření ZL-PE, ZL-N, ZL-L s rozsahem 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (5 % + 3 Digits); s rozsahem 20,0 - 199,9 Ω: rozlišení: 0,1 Ω, přesnost: ± (5% + 3 Digits); s rozsahem 200 - 1999 Ω: rozlišení: 1 Ω, přesnost: ± (5% + 3 Digits). + 3 číslice); rozsah napětí: 95…270 V pro ZL-PE , ZL-N a 95…440 V pro ZL-L; frekvence: 45…65 Hz; rozsah měření impedance smyčky ZL-PE bez spuštění RCD 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (6 % + 2 Digits). + 10 digitů); rozsah měření impedance smyčky ZL-PE bez spuštění RCD spuštění 20 - 199Ω: rozlišení: 0,1 Ω, přesnost: ± (6 % + 2 Digits). Měření ZL-PE bez RCD s rozsahem 200 - 1999 Ω: rozlišení: 1 Ω, přesnost: ± (6 % + 5 Digits). + 5 číslic); rozsah měření zemního odporu RE: 0,00 - 9,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (2 % + 2 Digits). + 4 číslic); rozsah měření zemního odporu RE: 99,9 - 10,00 Ω: rozlišení: 0,1 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření zemního odporu RE: 100 - 999 Ω: rozlišení: 1 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření zemního odporu RE: 1,00 - 1,99 kΩ: rozlišení: 0,01 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); doba odezvy RCDnormal 0,5*v: rozsah: 0 - 300 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDnormal 1*v: rozsah: 0 - 300 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDnormal 2*v: rozsah: 0 - 150 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDnormal 5*v: rozsah: 0 - 40 ms: rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDselektiv 0,5*v: rozsah: 0 - 500 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDselektiv 1*v: rozsah: 0 - 500 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDselektiv 2*v: rozsah: 0 - 200 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; doba odezvy RCDselektiv 5*v: rozsah: 0 - 150 ms, rozlišení: 1 ms, přesnost: [ ± (2 % + 2 Digits). + 2 digity), RCD v = 10 mA a 0,5*v ± (2 % + 2 Digits). + 3 číslice)]; vypínací proud RCD typ AC 10 mA: rozsah: 3,3 - 10,0 mA, rozlišení: 0,1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 30 mA: rozsah: 9,0 - 30,0 mA, rozlišení: 0,1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 %; v vypínací proud RCD typ AC 100 mA: rozsah: 33,0 - 100,0 mA, rozlišení: 0,1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 300 mA: rozsah: 90 - 300,0 mA, rozlišení: 1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 500 mA: rozsah: 150 - 500,0 mA, rozlišení: 0,1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ AC 1000 mA: rozsah: 330 - 1000 mA, rozlišení: 0,1 mA, měřicí proud: 0,3...1,0xIn, přesnost: ± 5 % In;, vypínací proud RCD typ A 10 mA: rozsah: 4 - 20 mA, rozlišení: 0,1 mA, měřicí proud: 0,4...2,0xIn, přesnost: ±10 % v; vypínací proud RCD typ A 30 mA: rozsah: 12 až 42,0 mA, rozlišení: 0,1 mA, měřicí proud: 0,4...1,4xIn, přesnost: ±10 % v; vypínací proud RCD typ A 100 mA: rozsah: 40,..140,0 mA, rozlišení: 1 mA, měřicí proud: 0,4...1,4xIn, přesnost: ±10 % v; vypínací proud RCD typ A 300 mA: rozsah: 120... 420 mA, rozlišení: 1 mA, měřicí proud: 0,4...1,4xIn, přesnost: ±10 % v; vypínací proud RCD typ A 500 mA: rozsah: 200 - 700 mA, rozlišení: 1 mA, měřicí proud: 0,4...1,4xIn, přesnost: ±10 % v; RCD typu B: viz datový list; Jmenovitý izolační odpor s rozsahem 50 V: 50 kΩ - 250 MΩ; jmenovitá izolační odpor s rozsahem 100 V: 100 kΩ - 500 MΩ; jmenovitá izolační odpor s rozsahem 250 V: 250 kΩ až 1 GΩ; jmenovitá izolační odpor s rozsahem 500 V: 500 kΩ až 2 GΩ; jmenovitá izolační odpor 1000 V: 1 MΩ - 3 GΩ; rozsah měření izolačního odporu 0 - 1999 kΩ: rozlišení: 1 kΩ, přesnost: ± (3 % + 8 Digits). + 8 číslic); rozsah měření izolačního odporu 2,00 - 19,99 MΩ: rozlišení: 0,01 MΩ, přesnost: ± (3 % + 8 Digits). + 8 číslic); rozsah měření izolačního odporu 20 - 199 MΩ: rozlišení: 0,1 MΩ, přesnost: ± (3 % + 8 Digits). + 8 číslic); rozsah měření izolačního odporu 200 - 999 MΩ: rozlišení: 1 MΩ, přesnost: ± (3 % + 8 Digits). + 8 číslic); rozsah měření izolačního odporu 1,00 - 3 GΩ: rozlišení: 0,01 GΩ, přesnost: ± (4 % + 2 Digits). + 6 číslic); zobrazení sledu fází pomocí symbolu; rozsah měření odporu ochranného vodiče ± 200 mA 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření odporu ochranného vodiče ± 200 mA 20,00 - 19,99 Ω: rozlišení: 0,1 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah měření odporu ochranného vodiče ± 200 mA 200 - 400 Ω: rozlišení: 1 Ω, přesnost: ± (2 % + 2 Digits). + 3 číslice); rozsah činného a jalového a zdánlivého výkonu (P,Q, S): 0... 200 kW; TRMS rozsah proudu: 0 - 400 A; rozsah AC napětí ULN: 0... 440 V; frekvenční rozsah: 45... 65 Hz; rozsah zobrazení cos φ: 0,00 - 1,00, rozlišení: 0,01
- Kategorie produktu
instalační tester
bez certifikátu
- Kategorie měření
CAT IV 300 V
- Rozhraní
1x USB
- Rozm.
(d x š x v) 310 x 455 x 180 mm
- Hmotnost
6.4 kg
IP54
- Rozsah měření VDE
izolační odpor
smyčková impedance
impedance vedení
činný výkon
zdánlivý výkon
jalový výkon
výkonový faktor
odpor
odpor ochranného vodiče
dotykový proud
Zobrazit více
- Norma DIN
DIN IEC 60364
- Displej
digitální (LCD)
- Šířka
455 mm
- V
180 mm
- Délka
310 mm
- Napájení VDE
na baterie
- Paměť (počet míst)
300
- Paměť (VDE)
ano
- Typ
MPI-520
- Norma VDE
0100
- Vlastnosti
RCD/FI test
Ke stažení
List technických údajů
List technických údajů 1427978 Sonel MPI-520 instalační tester, Norma VDE 0100, WMDEMPI520, EN a DE menu
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1427978 Sonel MPI-520 instalační tester, Norma VDE 0100, WMDEMPI520, EN a DE menu
Popis
To MPI-520 je univerzálně použitelný DIN VDE 0100/0105 zkoušečka od Sonel pro kompletní kontrole elektroinstalací a průmyslových zařízeních všeho druhu. Komplexní měření se všemi typy RCD (A, AC, B) a měření výkonu, zjištění cos φ díky TRMS měření proudu až do 400 A a měření napětí AC do 500 V patří k pokročilými funkcemi velké řady MPI. Je Stammdateneingabe je nyní také s Bluetooth klávesnicí kdekoli jinde.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Odolné, pogumované kryt IP54
- CAT IV 300V
- Zkušební vedení
- měřicí tyč
- uzemňovací příslušenství jako elektrod a měřicí kabely na vřeten
- proudové kleště pro analýzu výkonu
- Univerzální třífázový příslušenství jako CEE adaptér, 16 A a 32 A, 4 nebo 5pólový
- Uni-Schutzkontakt adaptér
- USB kabel
- Brašna
- Baterie
- software pro protokolování Sonel Reader
Obsah balení
- Adaptér s univerzální zástrčkou s ochranným kontaktem (WS-03)
- Zkušební kabel s banánkovou zásuvkou 1,2 m, žlutá
- Zkušební kabel s banánkovou zásuvkou 1,2 m, modrá
- Zkušební kabel s banánkovou zásuvkou 1,2 m, červená
- Zkušební kabel s banánkovou zásuvkou 30m, na cívce, červená
- Zkušební kabel s banánkovou zásuvkou 15m, na cívce, modrá
- Měřicí hrot s banánkovou zásuvkou, žlutá
- Měřicí hrot s banánkovou zásuvkou, červená
- Měřicí hrot s banánkovou zásuvkou, modrá
- Zkušební kabel 1,8 m červený, 5 kV
- Zkušební kabel 1,8 m, černá, stíněný, 5 kV
- Sonda, červená, 5 kV
- Krokosvorka K02, červená
- Krokosvorka K02, žlutá
- 2x zapichovací hrot (červená) o délce 0,3 m
- Brašna L2
- Poutko
- Pouzdro na baterie LR14
- Baterie LR14
- USB kabel softwaru Sonel Reader
- .
- Kalibrační protokol
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
