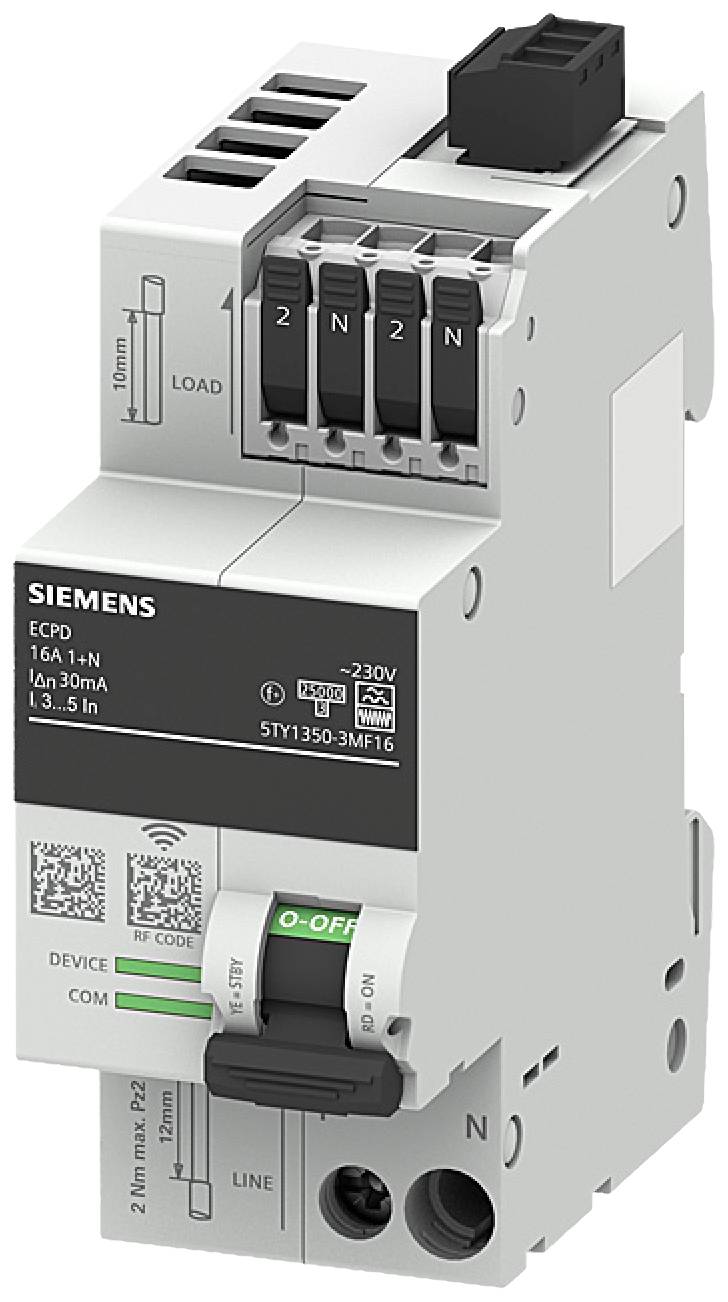

Siemens 5TY13503MF16 5TY1350-3MF16 Elektronický ochranný spínač 1fázový F 2pólový 0.03 A 230 V

Ochranné spínací přístroje s komunikační a měřicí funkcí
Ochranné spínače s komunikačními a měřicími funkcemi jsou nedílnou součástí digitalizačních řešení SENTRON.
Dostupnost zařízení se zvyšuje včasnou reakcí na varovná hlášení. Bezpečnostní funkce nadále poskytují bezpečnou a spolehlivou ochranu v koncovém obvodu. Komunikační a měřicí funkce zase umožňují snazší nalezení příčiny chyb při hlášení o spouštěcím úvratu, což umožňuje was use o chybách v provozních prostředcích. Další výhodou je vestavěné počítadlo provozních hodin a akčních hodin, které přispívá k lepší předvídatelnosti údržby. Ochranné spínače s funkcí měření a komunikace navíc zaznamenávají elektrické parametry jako je energie, činný výkon, proud, napětí, síťová frekvence a teplota. Tím se zvýší transparentnost a v koncových obvodech se bude moci rozčlenit využívání energie. Díky nastavení prahové hodnoty alarmu a dodatečnému měření diferenčních proudů ve více frekvenčních pásmech je možné přesně lokalizovat příčiny chyb.
Díky své kompaktní konstrukci jsou ochranné spínače ideální pro ideal trhu s dodatečnou výbavou. Systém lze snadno zprovoznit pomocí PC softwaru SENTRON Powerconflig nebo SENTRON Powerconffeg pro mobilní zařízení.

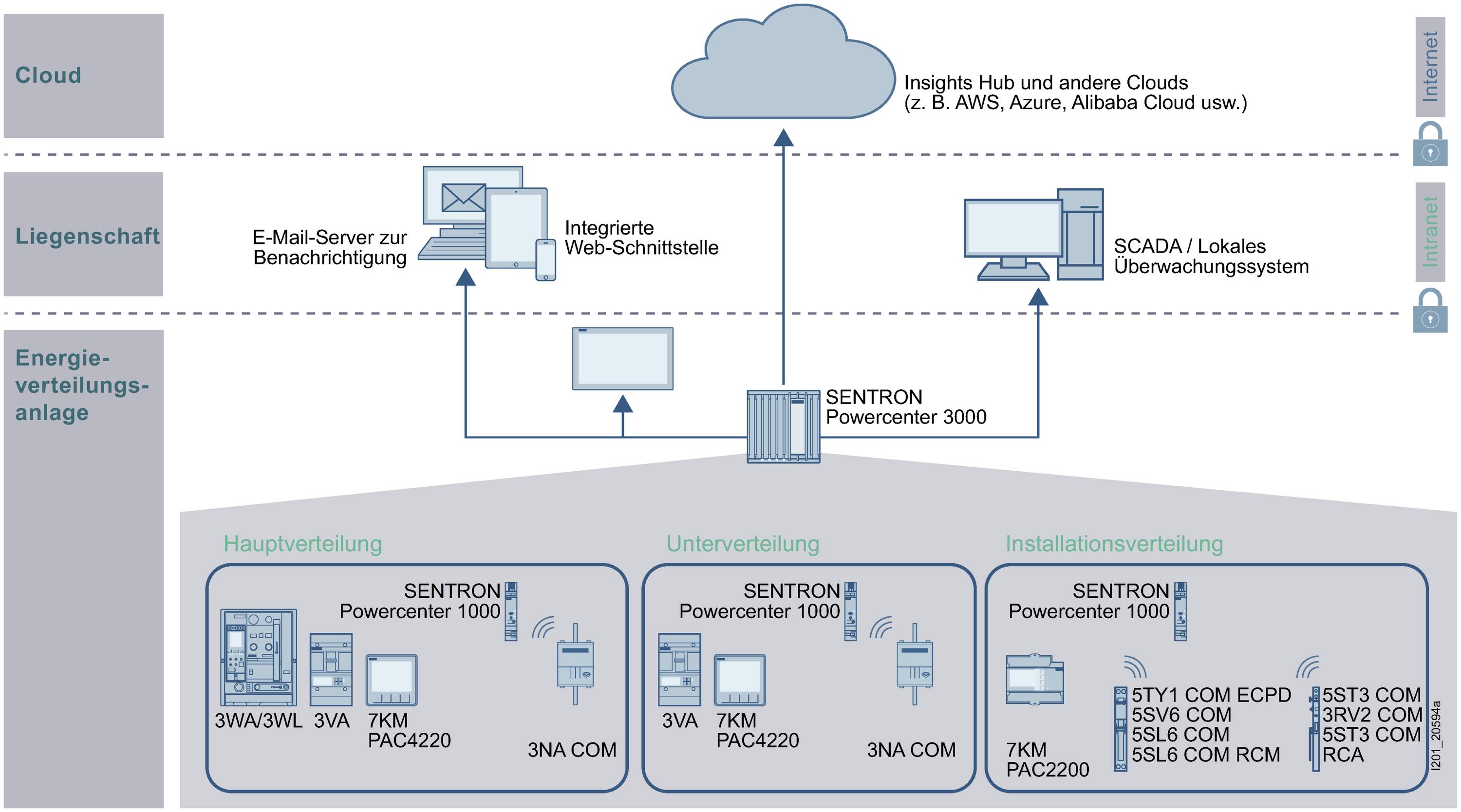

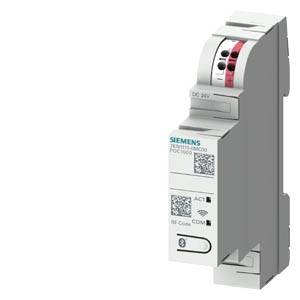

Datová transceiver SENTRON PowerCenter 1000 je středem systému ochranných rozvaděčů s možností komunikace. Shromažďuje naměřené hodnoty propojených ochranných vypínačů a přenáší je do nadřazených systémů. Naměřené hodnoty až ze 24 komunikačních zařízení SENTRON se bezdrátově přenáší na SENTRON PowerCenter 1000, který ukládá vybraná data až na 30 dní. Nadřazené systémy mohou mít přístup k údajům o rozhraní datového přenosu. Buď na místě přes Bluetooth® nebo přes Ethernet v místní síti. Přitom se používá protokol Modbus TCP, který lze snadno integrovat s dalšími systémy.

Elektronické ochranné spínače 5TY1 COM spojují díky své nové koncepci dnes známé ochranné a komfortní funkce dosud nevídanou formou. Funkce lze - až na základní funkce - aktivně zapnout, vypnout a nastavit parametry tak, aby bylo možné přizpůsobení se příslušné aplikaci. Tato zařízení jsou podporována v centru PowerCenter 1000 od verze firmwaru 3.0.

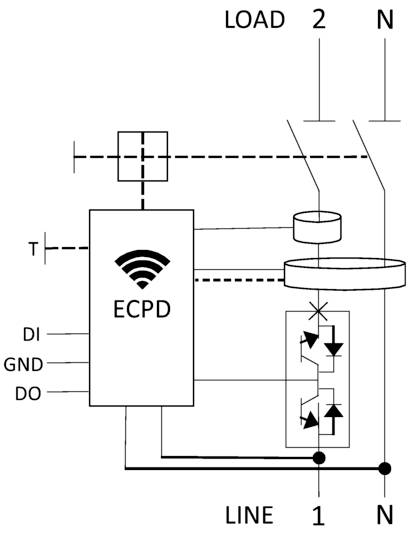

K již známým funkcím se nyní přidávají možnosti změny chráněných parametrů, tedy v závislosti na důvodu spuštění (např. zkratu / přetížení), lze přístroj nastavit individuálně, jak se následně chová. V zařízení, které se nazývá režim Standby (STBY), je k dispozici nový stav. Umožňuje spínání prostřednictvím výkonových polovodičů mezi ON (výkonové propojení, jako dnešní ochranná spínací zařízení) a STBY (nevodivý / vysoce ohmický), např. k vypnutí nechtěných ztrát u Standby spotřebičů, nebo k opětovnému zapnutí po uvolnění přetížení.
U dalšího chráněného parametru lze změnit citlivost rozlišení RCD od standardu (22,5 mA) na citlivou (18.0 mA) nebo i odolnost (27.0 mA), aby odpovídala příslušné aplikaci.
Kromě toho má přístroj integrovanou samočinný test, který cyklicky sleduje anomálii přístroje a v případě potřeby jej vypne, aby se získal bezpečný stav.
K dispozici jsou verze s různými proudy, které lze také individuálně nastavit.
Jmenovité napětí činí 230 v AC, přístroj je ale funkční v rozsahu od 85 do 255 V. Kromě toho lze aktivovat integrovanou POP funkci (aktivní ochrana Power Overvoltage), aby byly připojené spotřebiče chráněny přepětím.

Tento text byl přeložen strojově.
