Name: Siemens 5SU13547LB40 proudový chránič/elektrický jistič 40 A
Brand: Siemens
SKU: 2865073
Availability: BackOrder

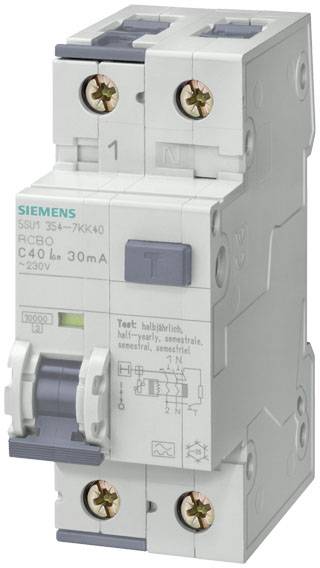

Jistič Siemens s ochranou vedení a proudovým chráničem, 2pólový, 30mA, 230V pro elektrickou bezpečnost a ochranu před přetížením.

Ilustrační obrázek

Kategorie produktu

proudový chránič/elektrický jistič

Pólů

Spouštěcí charakteristika

Jmenovitý proud - filtr

40 A

Vypínání

10 kA

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 119,83 Kč / kus)

4 119,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet jednotek šířky: 2
Počet zkušebních cyklů / pro environmentální přezkum: 28
Utahovací moment / při šroubové připojení / minimální: 2,5 Nm
Utahovací moment / při šroubovacím připojení / max.: 3 Nm
Provedení základního typu: 5SU1
Montážní poloha: libovolná
Hloubka: 70 mm
Mechanická životnost (8 spínacích cyklů) / typicky: 10000
Počet pólů / poznámka: 1P+N.
Počet pólů / se zajištěním: 1
Poloha / síťový kabel: Horní nebo spodní
Vybavení výrobku / ochrana proti dotyku: Ano
Výrobek / bezhalogenový: Ano
Produktová stopka / plombovatelná: Ano
Produkty / bez silikonů: Ano
Funkce produktu / nulový vodič: Ano
Spínací schopnost (ICU+): 15 kA
Spínací schopnost proudu / dle EN 60898: 10 kA
Spínací schopnost proudu / podle IEC 60947-2: 15 kA
Stupeň krytí IP: IP20, při montáži rozvaděče, s připojenými vodiči
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: +55 °C.
Ztrátový výkon / při jmenovité hodnotě proudu / při AC / při teplém provozním stavu / na pól: 7,8 W.
Ztrátový výkon / maximální: 15,6 W.
Stupeň znečištění: 2
Napájecí frekvence: 50 Hz
Provozní frekvence / poznámka: 50/60 Hz
Kategorie přepětí: III
Vypínací charakteristika: Krátkodobá zpoždění G, velmi odolná k
Vypínací poruchový proud: 30 mA
Vhodné pro integraci / instalaci pod omítku: Ano
Izolační napětí: 264 V
Ochranná funkce / nesprávné spuštění: Ano
Napájecí napětí / pro zkušební zařízení / minimální: 195 V.
Připojitelný průřez vodiče / jeden drát: 0,75 mm² až 35 m²
Připojovací průřez vodiče / jemný drát / při kabelové úpravě o dutin: 0,75 mm² - 25 m²
Připojitelný průřez vodiče / vícežilový: 0,75 mm² - 35 m²

Provedení: Krátkodobě zpožděné G, velmi odolné k

Jmenovité napětí: 230/240 V/AC

Kategorie produktu: proudový chránič/elektrický jistič

Pólů: 2

Třída provozu: 3

Spouštěcí charakteristika: C

Splňuje RoHS: ano

Rozm.: (š x v x h) 36 x 90 x 77 mm

Obsah: 1 ks

Jmenovitý proud: 40 A

Jmenovitý proud - filtr: 40 A

Vypínání: 10 kA

Šířka: 36 mm

V: 90 mm

Hloubka: 77 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2865073 Siemens 5SU13547LB40 proudový chránič/elektrický jistič 40 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2865073 Siemens 5SU13547LB40 proudový chránič/elektrický jistič 40 A

Popis

PROUDOVÝ spínač FI/LS, 10 kA, 1P+N, typ a, zpožděný rozběh G, mimořádně odolný k 30 mA, C-CHAR, in: 40 a, UN AC: 230 v FI/LS spínač SENTRON 5SU1 pro kombinovanou ochranu proti přetížení, zkratu a chybovým proudům
Naše spínače FI/LS (RCBO) jsou testovány VDE a certifikovány dle DIN EN 61009-1, DIN EN 61009-2-1. Díky svorkám s 2komorovou svorkami je připojení také velice jednoduché, pokud je žebříky různých průřezů. Další ochranné spínače Siemens SENTRON lze rychle a jednoduše propojit s kolíkovými lištami 5ST3. Díky Datamatrx kódu na přístroji získáte rychlý přístup ke všem technickým údajům App Siemens Siemens Industry Online Support.
Ochranné spínače SENTRON lze díky běžnému příslušenství ze systémové skříně rozšířit o mnoho funkcí.
Optimální technika pro vaši bezpečnost - pouze od společnosti Siemens.

Tento text byl přeložen strojově.
