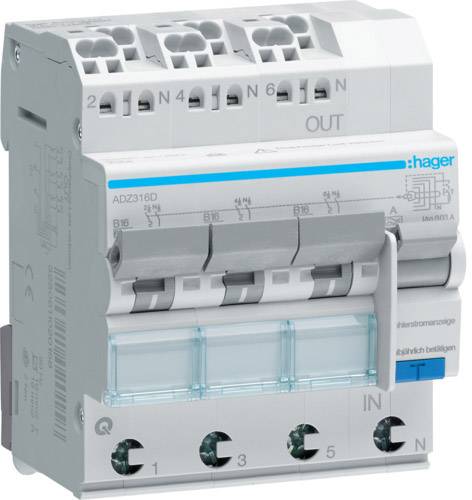

Hager ADZ316D ochranný proudový spínač 3fázový 3pólový 16 A 0.03 A 230 V
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ochranný proudový spínač
Spouštěcí charakteristika
B
Jmenotivý zbytkový proud
0.03 A
Jmenovitý proud - filtr
16 A
Vypínání
6 kA
Datasheety: (PDF)
Počet
Celková cena (3 814,05 Kč / kus)
3 814,05 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Technické parametry
- Kategorie produktu
ochranný proudový spínač
- Spouštěcí charakteristika
B
- Jmenotivý zbytkový proud
0.03 A
- Barva
vícebarevná
- Rozm.
(š x v x h) 71 x 86 x 70 mm
- Obsah
1 ks
- Jmenovitý proud
16 A
- Jmenovitý proud - filtr
16 A
- Provedení
3fázový
- Vypínání
6 kA
- Jmenovité napětí
230 V
- Šířka
71 mm
- V
86 mm
- Hloubka
70 mm
- Hmotnost
0
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 1845662 Hager ADZ316D ochranný proudový spínač 3fázový 3pólový 16 A 0.03 A 230 V
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1845662 Hager ADZ316D ochranný proudový spínač 3fázový 3pólový 16 A 0.03 A 230 V
Popis
Proudový jistič vedení podle DIN VDE 0664-20 / EN61009-1 s 3 x 1-pólovou
Elektrický jistič pro 230 V střídavé obvody a ochranný spínač chybového proudu v
Kompaktní pouzdro. Systém Quick Connect svorka podle DIN EN 60898-1, VDE 0641-11, na vstup do 16 A a na
Přístup až do 63 A, ochrana proti dotyku podle IP2x DIN VDE 0106 část 100, modré testovací tlačítko a
Chybová indikace proudu. Snadné tahání jednotlivě z fázová lišta kompozitní. S VDE.
Vhodný pro dodatečnou montáž přídavných zařízení. Možnost označení přímo na zařízení.
Tento text byl přeložen strojově.
Elektrický jistič pro 230 V střídavé obvody a ochranný spínač chybového proudu v
Kompaktní pouzdro. Systém Quick Connect svorka podle DIN EN 60898-1, VDE 0641-11, na vstup do 16 A a na
Přístup až do 63 A, ochrana proti dotyku podle IP2x DIN VDE 0106 část 100, modré testovací tlačítko a
Chybová indikace proudu. Snadné tahání jednotlivě z fázová lišta kompozitní. S VDE.
Vhodný pro dodatečnou montáž přídavných zařízení. Možnost označení přímo na zařízení.
Tento text byl přeložen strojově.
Provedení
- Jmenovité provozní napětí Ue 230 V
- jmenovitý proud 16 A
- spoušť charakteristika B
- vypínání vysokorychlostní železnice AC podle IEC 60898-1 6 kA
- frekvence 50 Hz
- izolační napětí 500 V
- impulsní výdržné napětí 4 kV
- Celkový ztrátový výkon za jmenovitý proud 10,9 W
- energeticky omezení třídy I2t 3
- , životnost zařízení Elektrické spínacích cyklů 2000
- přístroj životnost mechanické spínacích cyklů 2000
- točivý moment 2 Nm
- Polart 3x 1P+N
- počet moduly 4
- vysoká nainstalovaného operačního systému produkt 86 mm
- nainstalovaného operačního systému produkt 71 mm
- hloubka nainstalovaného operačního systému produkt 70 mm
- provozní teplota -5 až 40 °C,
- skladovací teplota -55 až 70 °C
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
