Name: Siemens 3VA1180-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 56 - 80 A Spínací napětí (max.): 690 V/AC (š
Brand: Siemens
SKU: 1539044
Availability: BackOrder

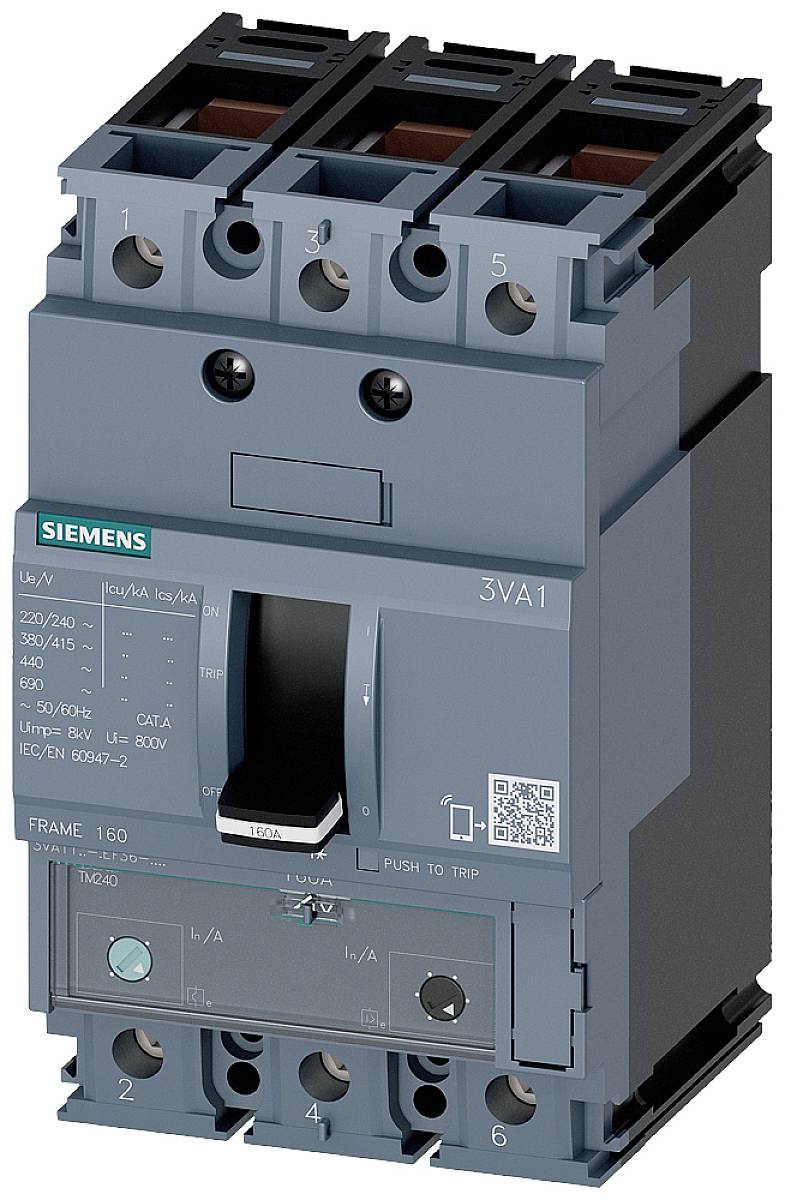

Automatický jistič v tmavém pouzdře s nápisem 'Siemens 3VA1'. Vhodný pro různá napětí a proudy.

Technický výkres elektrického spínače s předním, bočním a horním pohledem. Rozměry a technické detaily jsou vyznačeny.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

80 A

Připojení

svorka

Druh obalu

Piece

Typ

3VA1180-3EF36-0AA0

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 007,44 Kč / kus)

8 007,44 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA1180-3EF36-0AA0

Rozsah nastavení proudu (min.): 56 A

Rozsah nastavení proudu (max.): 80 A

Rozsah nastavení (proud): 56 - 80 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: N

Provedení nadproudové spouště: TM240

Vlastnosti: s pomocným kontaktem

Připojení: svorka

: IP40

Hloubka: 70 mm

Šířka: 76.2 mm

V: 130 mm

Rozm.: (š x v x h) 76.2 x 130 x 70 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 80 A

: 3

: 0

: 19.2 W

: IP40

: Front side

: NE

: Frame clamp

: Rocker lever

: 25 kA

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3VA1110-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539052

Doručení: Po 19. 10.

Conrad Electronic

100 A

Piece

100 A

Min.: 1

Násobky: 1

7 657,02 Kč^*

Siemens 3VA1110-3EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539006

Doručení: Po 19. 10.

Conrad Electronic

100 A

Piece

70 A

Min.: 1

Násobky: 1

8 227,27 Kč^*

Siemens 3VA1110-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1539039

Doručení: Po 19. 10.

Conrad Electronic

100 A

70 A

Min.: 1

Násobky: 1

8 888,43 Kč^*

Siemens 3VA1110-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539089

Doručení: St 21. 10.

Conrad Electronic

100 A

Piece

100 A

Min.: 1

Násobky: 1

6 780,99 Kč^*

Siemens 3VA1110-4EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539019

Doručení: Po 19. 10.

Conrad Electronic

100 A

Piece

70 A

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3VA1110-4EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539071

Doručení: Po 19. 10.

Conrad Electronic

100 A

Piece

70 A

Min.: 1

Násobky: 1

9 544,63 Kč^*

Siemens 3VA1112-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 125 - 125 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1539009

Doručení: Po 19. 10.

Conrad Electronic

125 A

Min.: 1

Násobky: 1

10 040,50 Kč^*

Siemens 3VA1112-3EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 88 - 125 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539007

Doručení: Po 19. 10.

Conrad Electronic

125 A

Piece

88 A

Min.: 1

Násobky: 1

10 809,09 Kč^*

Siemens 3VA1112-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 88 - 125 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539001

Doručení: Po 19. 10.

Conrad Electronic

125 A

Piece

88 A

Min.: 1

Násobky: 1

11 734,71 Kč^*

Siemens 3VA1112-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 125 - 125 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539090

Doručení: St 21. 10.

Conrad Electronic

125 A

Piece

125 A

Min.: 1

Násobky: 1

10 503,31 Kč^*

Ke stažení

List technických údajů

List technických údajů 1539044 Siemens 3VA1180-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 56 - 80 A Spínací napětí (max.): 690 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1539044 Siemens 3VA1180-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 56 - 80 A Spínací napětí (max.): 690 V/AC (š

Popis

circuit breaker 3VA1 IEC frame 160 breaking capacity class N Icu=25kA @ 415V 3-pole, line protection TM240, ATAM, In=80A overload protection Ir=56A...80A short-circuit protection Ii=5...10 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
