Siemens 3SK2122-1AA10 3SK21221AA10 bezpečnostní relé 24 V/DC

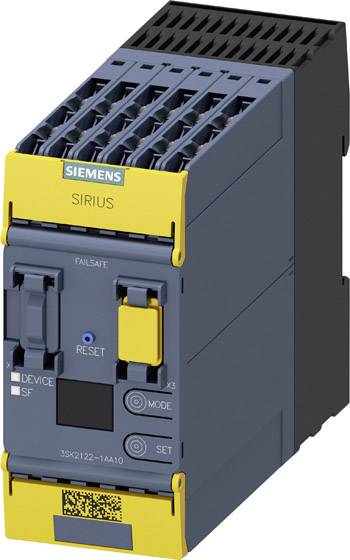

Detailní pohled na bezpečnostní spínač Siemens Sirius s několika přípojkami a ovládacími prvky v žlutých a šedých barevných tónech.

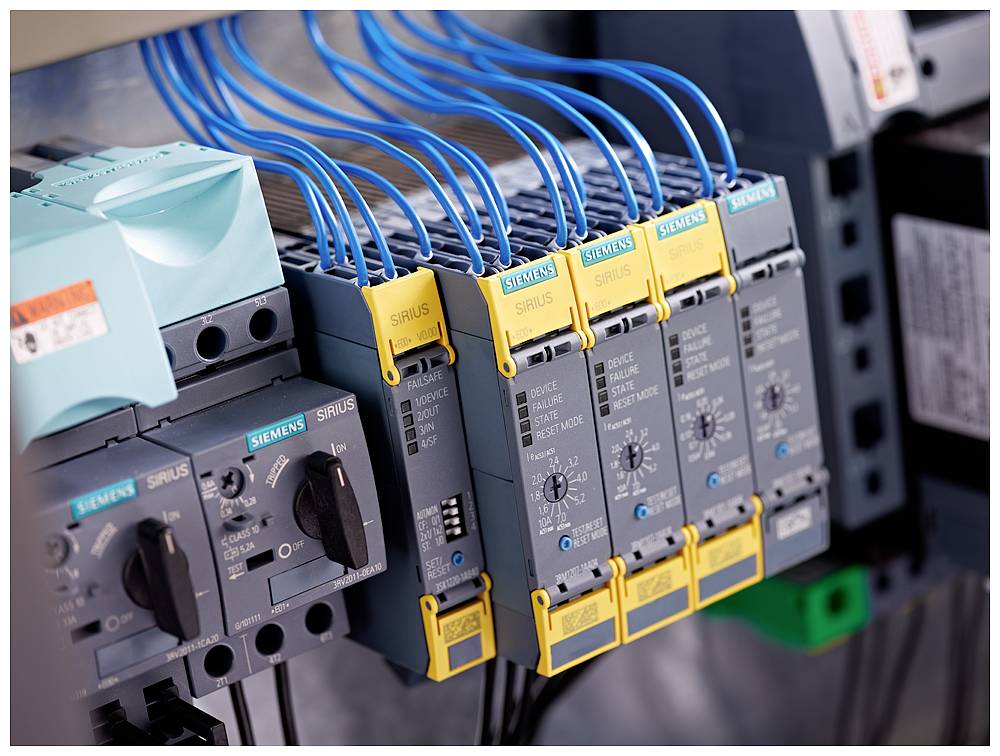

Detailní záběr rozváděče s řídicími jednotkami Siemens a modrými kabely, které jsou vzájemně propojeny, naznačuje průmyslovou automatizaci.

'Zobrazení komponent Siemens SIRIUS: 1) Kryt, 2) Přístrojová svorkovnice, 3-5) Rozšíření, 6) Základní přístroj, 7-8) Senzorová rozšíření.'

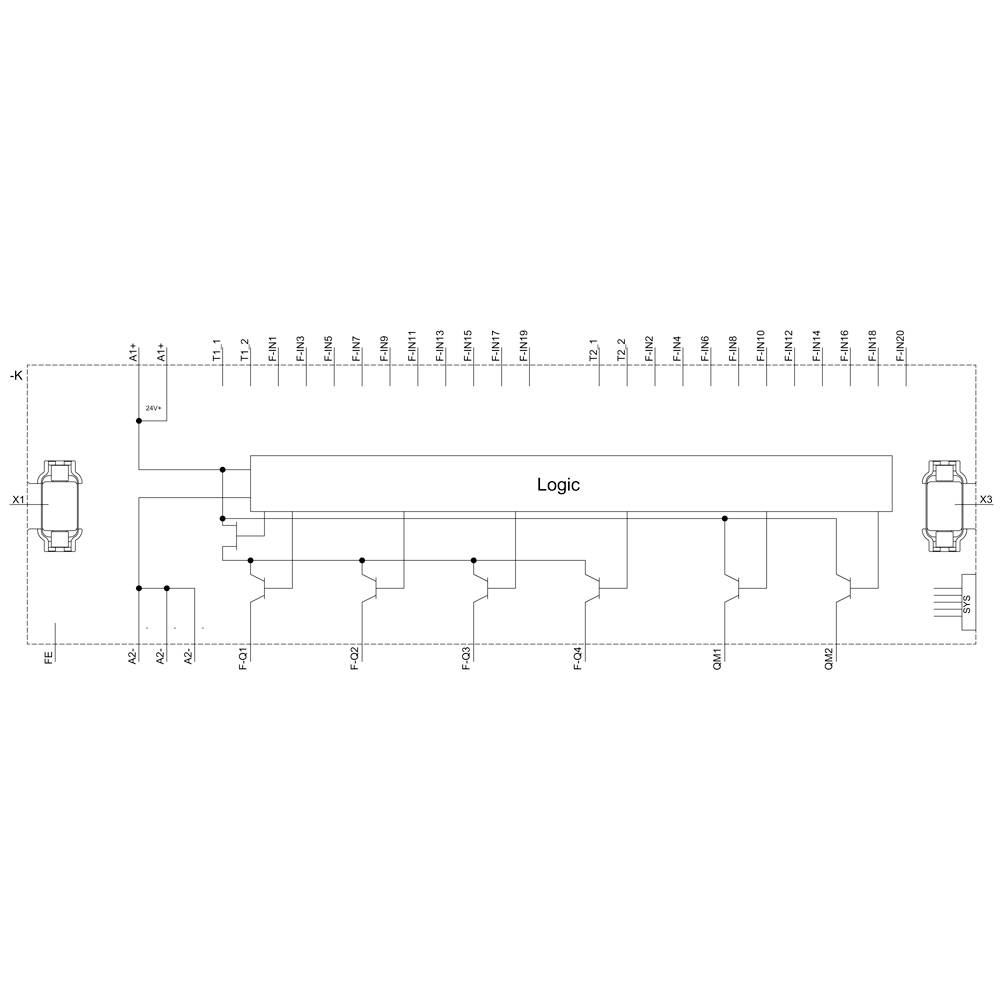

Schéma logického obvodu s více vstupy a výstupy, detailně znázorněné s logickými hradly a signálními cestami.

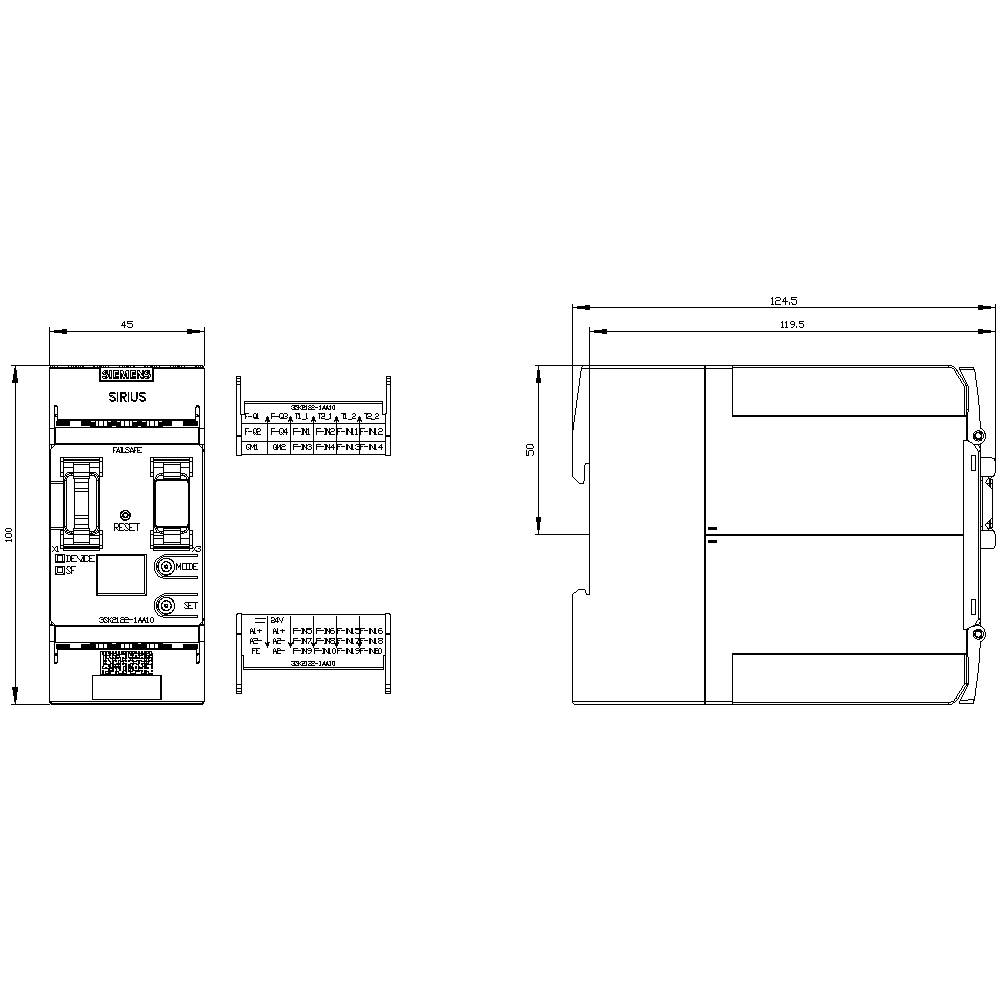

Technický výkres elektronické součástky s rozměry. Zobrazuje přední a boční pohled s kótami v milimetrech.

1/5

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (15 247,11 Kč / kus)

15 247,11 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Bezpečnostní relé SIRIUS 20 F-DI

Maximální funkčnost na minimálním prostoru. Vstupů a výstupů při nízké šířka
Selektives vypnutí díky nezávislé výstupy. Větší hospodárnost a z hlediska modularity: lze rozšířit o s 3SK1 výstupní rozšíření přes konektory (méně instalace)
Všeobecné jednotka: bezproblémovou integraci motor startér SIRIUS 3RM1 pomocí zařízení spojka
Vysoká flexibilita: parametrizované s jednoduchým software
Individuálně volitelných časových funkcí

Technické parametry

Kategorie produktu: bezpečnostní relé

Jmenovité napětí: 24 V/DC

Číslo výrobce: 3SK21221AA10

Typ: 3SK2122-1AA10

Rozm.: (d x š x v) 124.5 x 45 x 100 mm

Šířka: 45 mm

V: 100 mm

Délka: 124.5 mm

Hloubka: 124.5 mm

Max. teplota: 60 °C

Min. teplota: -40 °C

: IP20

Připojení: šroubové svorky

Hmotnost: 0.4100 kg

: 45

: Basic device

: 100 mm

: 124.5 mm

: ANO

: ANO

: 0

: 4

: Screw connection

: NE

: NE

: ANO

: ANO

: ANO

: ANO

: ANO

: ANO

: Level e

: 0 + 1

: DC

: 3

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1420007 Siemens 3SK2122-1AA10 3SK21221AA10 bezpečnostní relé 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1420007 Siemens 3SK2122-1AA10 3SK21221AA10 bezpečnostní relé 24 V/DC

Popis

Bezpečnostní relé SIRIUS základní přístroj 3 SK2 řady 20 F-DI, 4 F-Kontrola DQ, 2 Kontrola DQ, 24 V DC parametrizovatelný přes SIRIUS SAFETY je 45 mm šířka šroubové připojení do SIL3 (IEC 61508) do Performance Level E (ISO 13849-1) výstup rozšíření 3SK1 a bezpečné motorové startéry 3RM1 lze připojit přes konektor
