Name: Siemens 3RT2645-1AP05 kondenzátorový stykač 3 spínací kontakty 296 VA s pomocným kontaktem Vhodné pro značku (relé): Sie
Brand: Siemens
SKU: 2862401
Availability: BackOrder

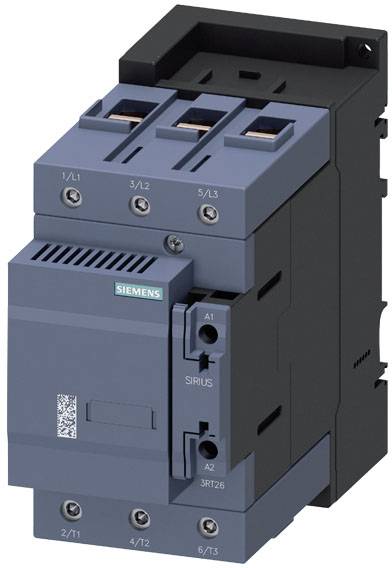

Elektrický stykač Siemens, model 'Sirius', typicky používaný v průmyslových aplikacích pro řízení motorů.

Otevřená rozvodná skříň s kabely a řídicími zařízeními vedle okna mokrého od deště, za nímž je vidět průmyslový stroj.

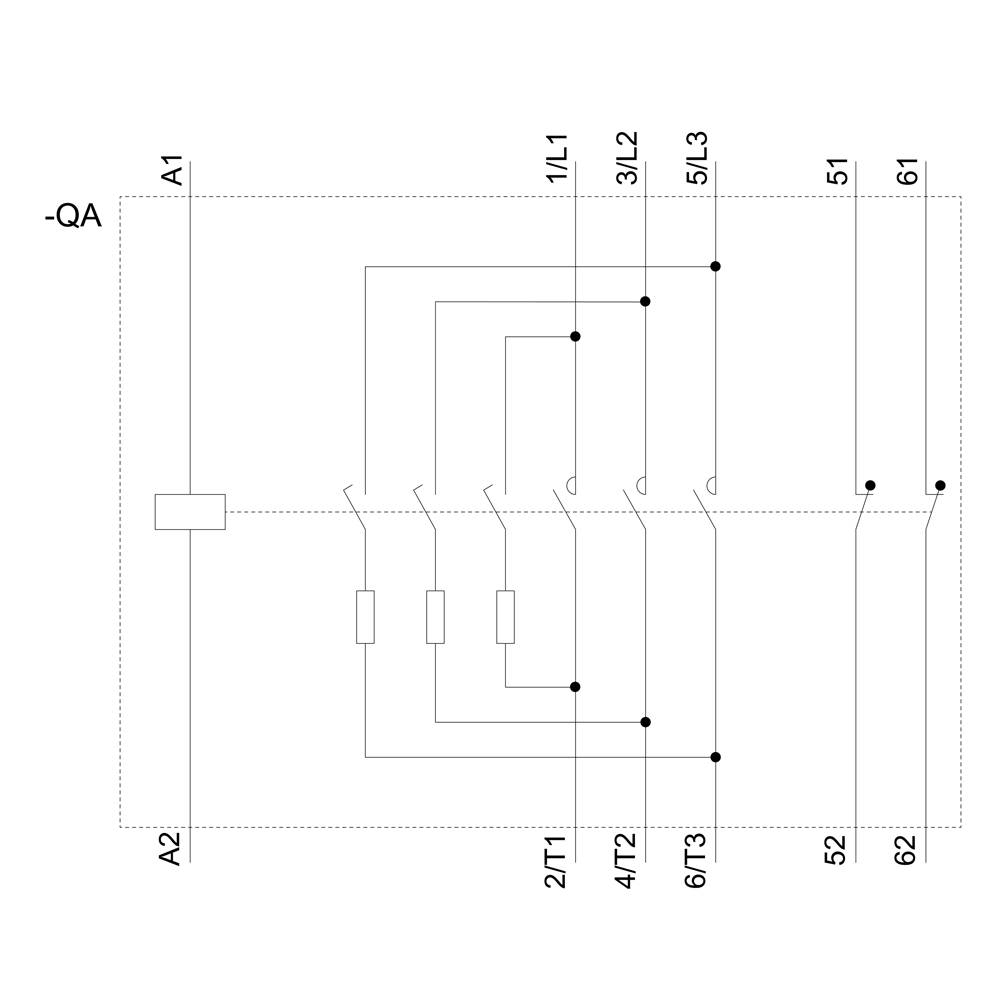

Technický výkres elektrického schématu s identifikovanými svorkami A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 51, 52, 61 a 62.

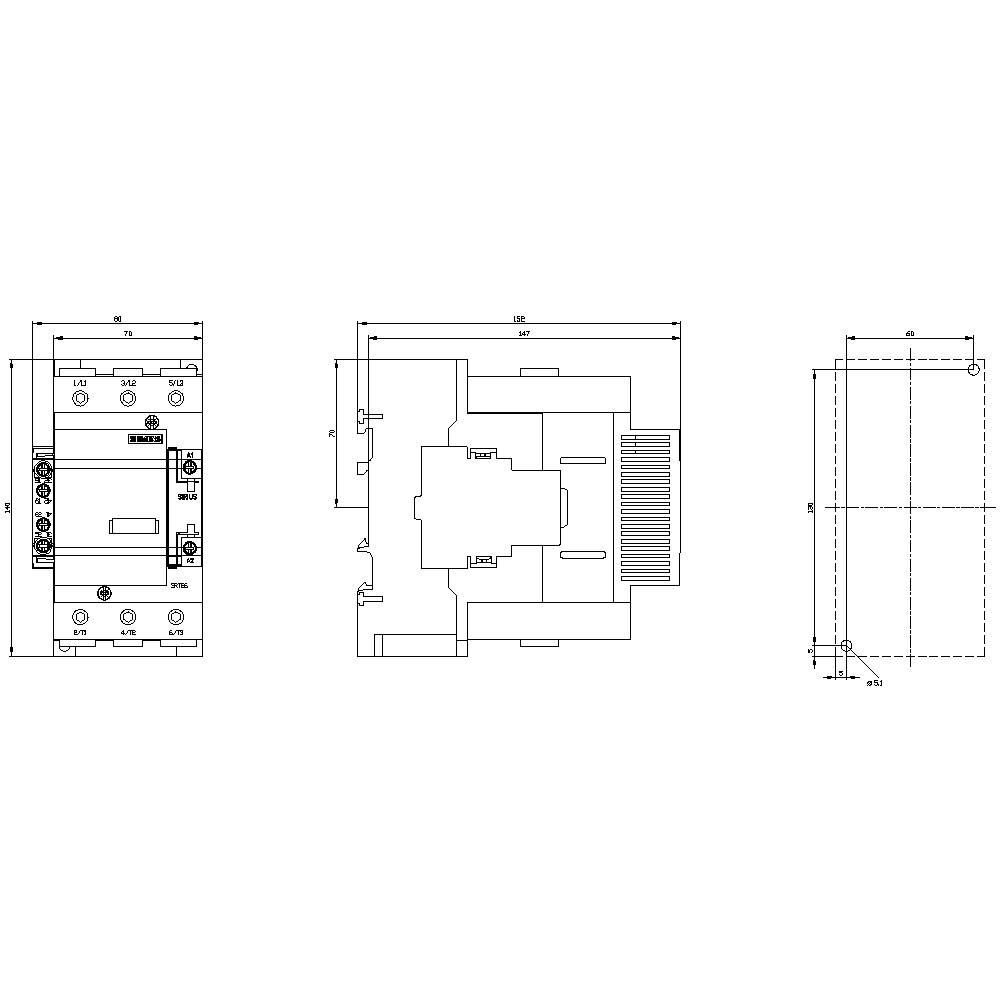

Technický výkres elektrického spínače s předním pohledem, bočním pohledem a pohledem shora. Rozměry a detaily rozvržení jsou vyobrazeny.

1/4

Ilustrační obrázek

Kategorie produktu

kondenzátorový stykač

Počet pólů

3pólový

Výkon

296 VA

Připojení

šroubovací

Druh obalu

Piece

Datasheety: (PDF)

Doručení: Út 10. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (10 756,20 Kč / kus)

10 756,20 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet rozpínacích kontaktů / pro pomocné kontakty / montovatelné: 1Nadmořská výška / maximální výška nad mořem: 2000 m.Provedení pojistky / pro ochranu proti zkratu hlavního obvodu / při zařazování 1 / nutné: GG: 250 a (690 v, 50 kA)Provedení pojistky / pro ochranu proti zkratu pomocných spínačů / požadováno: GG: 10 a (500 v, 1 kA)Ochrana proti dotyku / zepředu: Bezpečné pro dotek při svislém dotyku zepředuMontážní poloha: Při svislé montážní rovině +/- 180° otočná, při svislé montážní rovině +/- 22,5° sklopná dopředu a dozaduSpínací frekvence / při AC-6b / při 230 v / max. [1/h]: 200Spínací frekvence / při AC-6b / při 240 v / max. [1/h]: 200Spínací frekvence / při AC-6b / při 400 v / max. [1/h]: 100Spínací frekvence / při AC-6b / při 480 v / max. [1/h]: 60Spínací frekvence / při AC-6b / při 500 v / max. [1/h]: 60Spínací frekvence / při AC-6b / při 600 v / max. [1/h]: 40Spínací frekvence / při AC-6b / při 690 v / max. [1/h]: 40Spínací frekvence / při AC-6b / při 1000 v / max. [1/h]: 40Rozšíření výrobku / pomocný spínač: AnoOblast použití: Pro spínání kapacitní zátěže, např. Kondenzátorové baterie nebo měničeUtahovací výkon / magnetická cívka / při AC: 296 VAPřidržovací výkon / magnetická cívka / při AC: 19 VAMaximální přípustné napětí pro bezpečné oddělení / mezi cívkou a hlavními kontakty: 400 V.Ochrana IP / připojovací svorka: IP00Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (8... 3/0), 1x (6... 3/0Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... 14), 2x 12Typy připojitelných průřezů vodiče / pro hlavní kontakty / jeden drát: 2x (10...) 16 m²)Pro připojení průřezu vodiče / pro hlavní kontakty / jednodrátové / minimální: 10 m²Pro hlavní kontakty / jednožilové vodiče / maximálně 16 m²Typ připojitelného průřezů vodiče / pro hlavní kontakty / jeden drát nebo vícežilový: 2x (10...) 70 mm²), 1x (10... 70 m²)Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / minimální: 10 m²Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / maximálně 70 m²Typy připojitelných průřezů vodičů / pro hlavní kontakty / jemné dráty / kabelové zpracování kabelů: 2x (10... 50 m²)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednodrátové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²), 2x 4 m²Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²), 2x 4 m²Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Druh obalu: Piece

Kategorie produktu: kondenzátorový stykač

Typ: 3RT2645-1AP05

Konstrukční velikost: S3

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
2 rozpínací kontakty

Řídicí napětí (min.): 230 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 - 230 V/AC

Spínací napětí (min.): 230 V/AC

Spínací napětí (max.): 1000 V/AC

: 296 VA

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení

Připojení: šroubovací

Elektrická životnost: 200000

Mechanická životnost: 3000000

Reakční doba: 20 ms

Čas rozpadu: 25 ms

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 80 mm

V: 140 mm

Hloubka: 152 mm

Rozm.: (š x v x h) 80 x 140 x 152 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

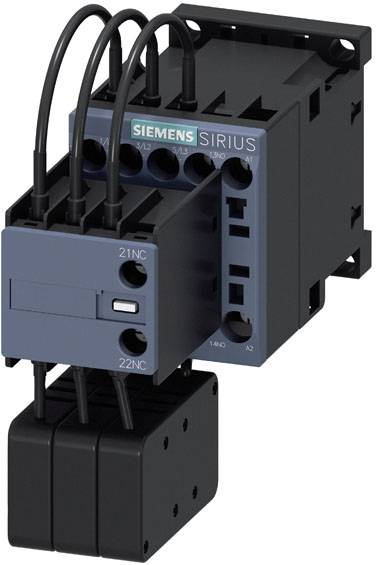

Siemens 3RT2617-1AK63 kondenzátorový stykač 3 spínací kontakty 49 VA s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2862381

Doručení: Čt 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

3 450,41 Kč^*

Siemens 3RT2617-1AP63 kondenzátorový stykač 3 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2862382

Doručení: Čt 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

3 450,41 Kč^*

Siemens 3RT2625-1AC25 kondenzátorový stykač 3 spínací kontakty 77 VA s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2862383

Doručení: Čt 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

3 929,75 Kč^*

Siemens 3RT2625-1AK65 kondenzátorový stykač 3 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2862384

Doručení: Čt 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

3 929,75 Kč^*

Siemens 3RT2625-1AP65 kondenzátorový stykač 3 spínací kontakty 77 VA s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2862385

Doručení: Čt 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

3 929,75 Kč^*

Siemens 3RT2626-1AC25 kondenzátorový stykač 3 spínací kontakty 77 VA s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2862386

Doručení: Čt 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

4 334,71 Kč^*

Siemens 3RT2626-1AK65 kondenzátorový stykač 3 spínací kontakty 77 VA s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2862387

Doručení: Čt 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

4 334,71 Kč^*

Siemens 3RT2626-1AP65 kondenzátorový stykač 3 spínací kontakty 77 VA s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2862388

Doručení: Čt 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

4 334,71 Kč^*

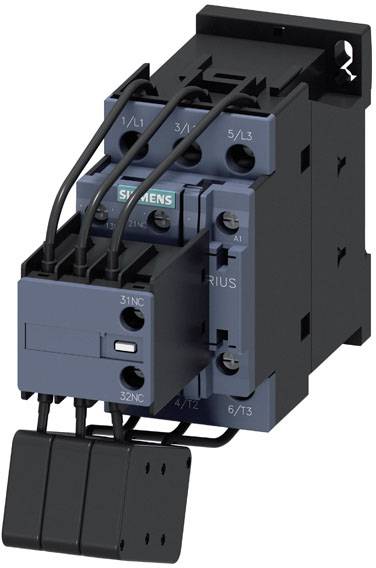

Siemens 3RT2627-1AC25 kondenzátorový stykač 3 spínací kontakty 81 VA s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2862389

Doručení: Čt 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

5 301,65 Kč^*

Siemens 3RT2627-1AK65 kondenzátorový stykač 3 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2862390

Doručení: Čt 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

5 301,65 Kč^*

Ke stažení

List technických údajů

List technických údajů 2862401 Siemens 3RT2645-1AP05 kondenzátorový stykač 3 spínací kontakty 296 VA s pomocným kontaktem Vhodné pro značku (relé): Sie

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862401 Siemens 3RT2645-1AP05 kondenzátorový stykač 3 spínací kontakty 296 VA s pomocným kontaktem Vhodné pro značku (relé): Sie

Popis

Kondenzátorový stykač AC-6b 75 kVAr, / 400 v, 3-pólový, AC 230 v, 50 Hz, pomocné kontakty: 2 NC, šroubové kondenzátorové stykač SIRIUS 3RT26 pro spínání kapacitní zátěže, např. Kondenzátorové baterie nebo měniče.Kondenzátorová stykače 3RT26 jsou součástí stavebnice Sirius s optimálně sladěnými produkty. Poskytují konvenční pohony pro AC a DC ovládání, stejně jako elektronické pohony s AC/DC ovládáním. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykač 3RT26 je schválen pro ochranu klimatu a po celém světě (např. IEC A UL/CSA).Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání ve šroubové technice.Komplexní příslušenství pro všechny velikosti.Kondenzátorová stykač 3RT26 rozpustí kondenzátorové stykače 3RT16.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
