Name: Siemens 3RT2544-1AP00 stykač 2 spínací kontakty, 2 rozpínací kontakty 59 kW s pomocným kontaktem Vhodné pro značku (relé
Brand: Siemens
SKU: 2863672
Availability: BackOrder

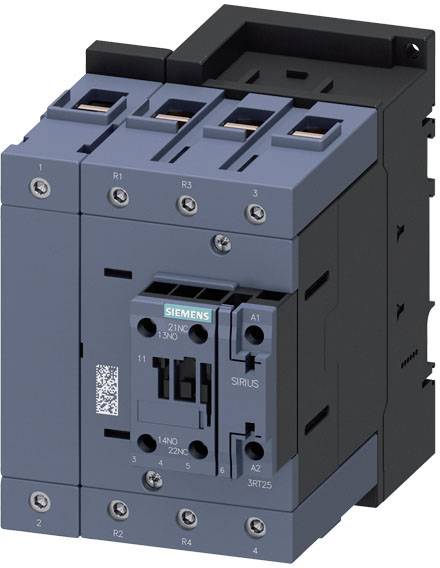

Elektrický stykač značky Siemens, model SIRIUS, v obdélníkovém modrém pouzdře s přípojkami pro několik kabelů.

Pohled do průmyslového prostoru s otevřenou rozvodnou skříní vlevo a mokrou skleněnou stěnou vpravo, která odděluje stroje.

'Schéma zapojení relé se čtyřmi spínači. Popisy: A1, A2, R1, R2, R3, R4, 14 NO, 22 NC, 21 NC, 13 NO.'

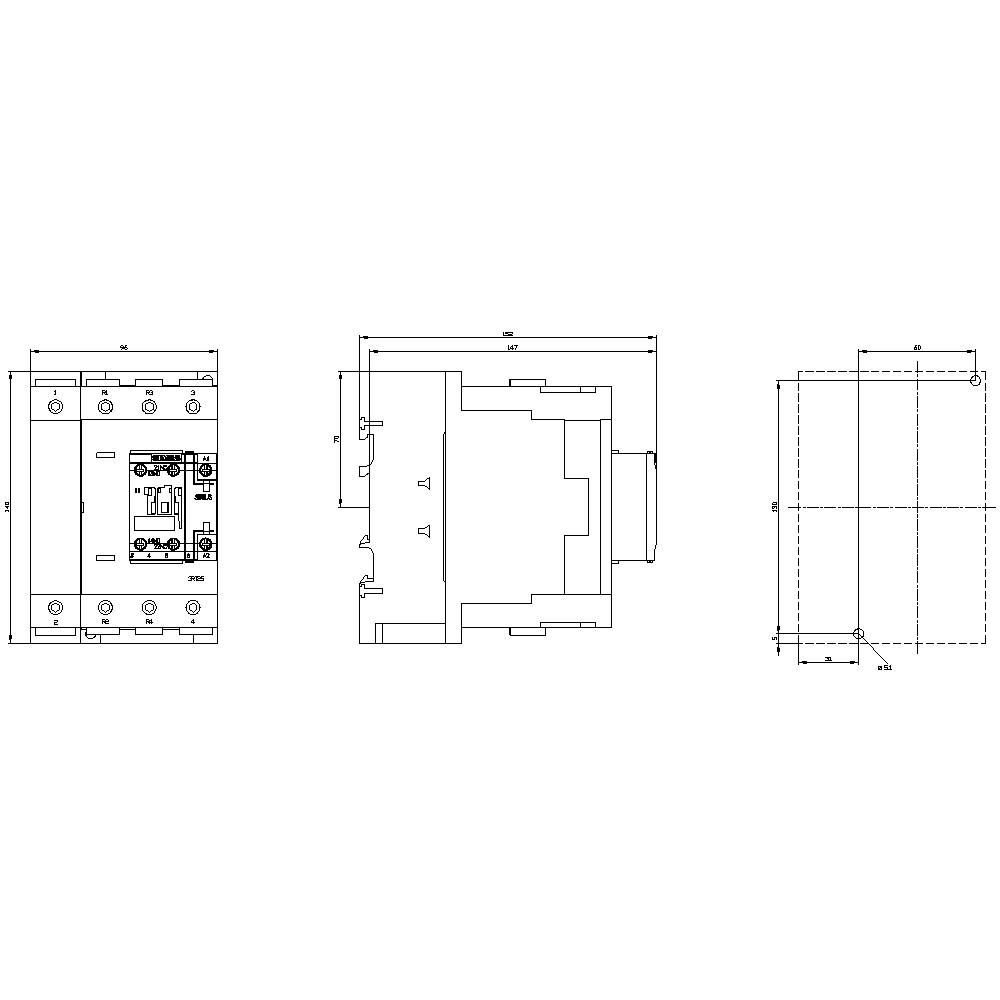

Technický výkres elektrického zařízení s předním, bočním a horním pohledem. Rozměry a vnitřní komponenty jsou zobrazeny detailně.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Výkon

59 kW

Připojení

šroubovací

Druh obalu

Piece

Datasheety: (PDF)

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (6 070,25 Kč / kus)

6 070,25 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet spínacích kontaktů / pro hlavní kontakty: 2
Počet spínacích kontaktů / pro pomocné kontakty / okamžité spínání: 1
Počet rozpínacích kontaktů / pro hlavní kontakty: 2
Počet rozpínacích kontaktů / pro pomocné kontakty / okamžité spínání: 1
Provozní proud při AC-1 / až 690 v / při okolní teplotě 40 °C: 100 a
Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (10... 1/0), 1x (10... 2)
Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)
Nadmořská výška / maximální výška umístění: 2000 m.
Sériové zapojení: Ano
Ochrana proti dotyku zepředu: Bezpečná při vertikálním dotyku zepředu
Izolační napětí hlavního proudu při stupni znečištění 3: 690 V.
Mechanická životnost (spínacích cyklů) stykače s elektronickým spínačem ke správnému stavu pomocných spínačů / typicky: 5000000
Mechanická životnost (spínacích cyklů) stykače s nasazeným blokem pomocných spínačů / typicky: 10000000
Kontakt se zrcátkem: Ano
Odolnost proti rázovému napětí hlavního obvodu: 8 kV
Maximální přípustné napětí pro bezpečné oddělení / mezi cívkou a hlavními kontakty: 690 V.
Rozšíření výrobku / pomocný spínač: Ano

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT2544-1AP00

Konstrukční velikost: S3

Počet pólů: 4pólový

Typ kontaktu: 2 spínací kontakty
2 rozpínací kontakty

Pomocný kontakt: 1 spínací kontakt

Řídicí napětí (min.): 230 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 - 230 V/AC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 100 A

: 59 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení
montážní lišta

Připojení: šroubovací

Mechanická životnost: 10000000

Reakční doba: 20 ms

Čas rozpadu: 25 ms

: IP00
IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 70 mm

V: 140 mm

Hloubka: 152 mm

Rozm.: (š x v x h) 70 x 140 x 152 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Počet pólů

Jmenovité napětí

Siemens 3RT1355-6AE36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863517

Doručení: Čt 19. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

21 194,21 Kč^*

Siemens 3RT1355-6AF36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863519

Doručení: Po 30. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

21 194,21 Kč^*

Siemens 3RT1355-6AP36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863521

Doručení: Po 9. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

19 276,86 Kč^*

Siemens 3RT1355-6AR36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863523

Doručení: Po 30. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

21 194,21 Kč^*

Siemens 3RT1363-6AE36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863524

Doručení: Čt 19. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1363-6AF36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863525

Doručení: Po 30. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1363-6AP36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863526

Doručení: Po 9. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1363-6AR36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863527

Doručení: Čt 19. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1364-6AE36 stykač 2 spínací kontakty, 2 rozpínací kontakty 110000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863528

Doručení: Po 2. 11.

70 Set(y)Conrad Electronic

110000 W

4pólový

1000 V

Min.: 1

Násobky: 1

41 938,02 Kč^*

Siemens 3RT1364-6AF36 stykač 2 spínací kontakty, 2 rozpínací kontakty 110000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863529

Doručení: Po 30. 11.

Conrad Electronic

110000 W

4pólový

1000 V

Min.: 1

Násobky: 1

41 938,02 Kč^*

Ke stažení

List technických údajů

List technických údajů 2863672 Siemens 3RT2544-1AP00 stykač 2 spínací kontakty, 2 rozpínací kontakty 59 kW s pomocným kontaktem Vhodné pro značku (relé

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863672 Siemens 3RT2544-1AP00 stykač 2 spínací kontakty, 2 rozpínací kontakty 59 kW s pomocným kontaktem Vhodné pro značku (relé

Popis

Výkonový stykač, AC-3e/AC-3, 65 4 a, 30 kW / 400 v, 3pólový, AC 230 v, 50 Hz, hlavní kontakty: 2 s + 2 Ö, pomocné kontakty: 1 s + 1 Ö, šroubové připojení stykač SIRIUS 3RT25 pro přepínání pólů na motory s zvedacím motorem nebo pro spínání dvou oddělených zátěží.
Stykače 3RT25 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT25 jsou schváleny na celém světě a jsou odolné vůči klimatu (např. IEC a UL/CSA).
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
