Name: Siemens 3RT2346-1AN60 stykač 1 spínací kontakt, 1 rozpínací kontakt 690 V s pomocným kontaktem Vhodné pro značku (relé):
Brand: Siemens
SKU: 2863651
Availability: BackOrder

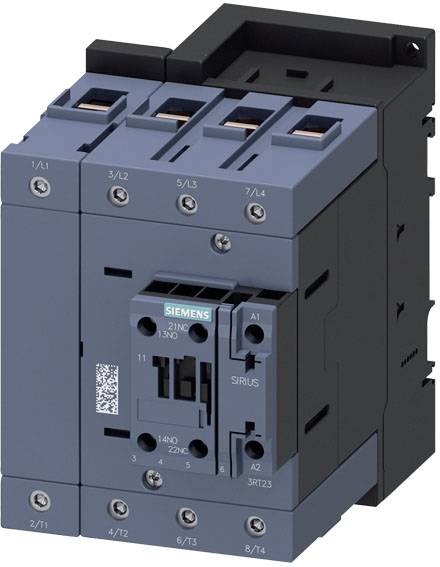

'Průmyslové relé s více kontakty, černý kryt, částečně smontováno. Vhodné pro řídicí a spínací systémy.'

Vnitřní pohled do strojního krytu. Vlevo propojená elektronika, vpravo okno s kapkami vody, v pozadí rozmazané průmyslové zařízení.

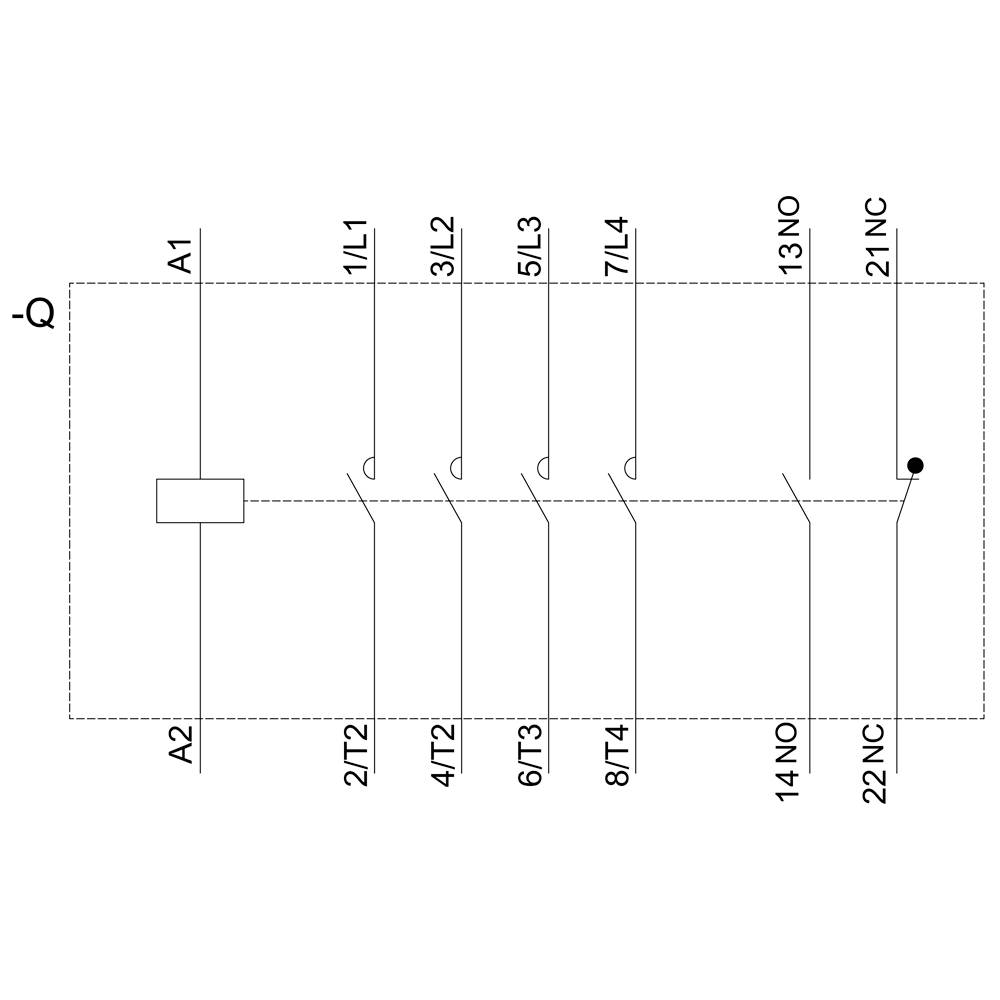

Schéma elektrického obvodu s několika kontakty a popisy od A1 do A2 a číslovanými svorkovnicemi.

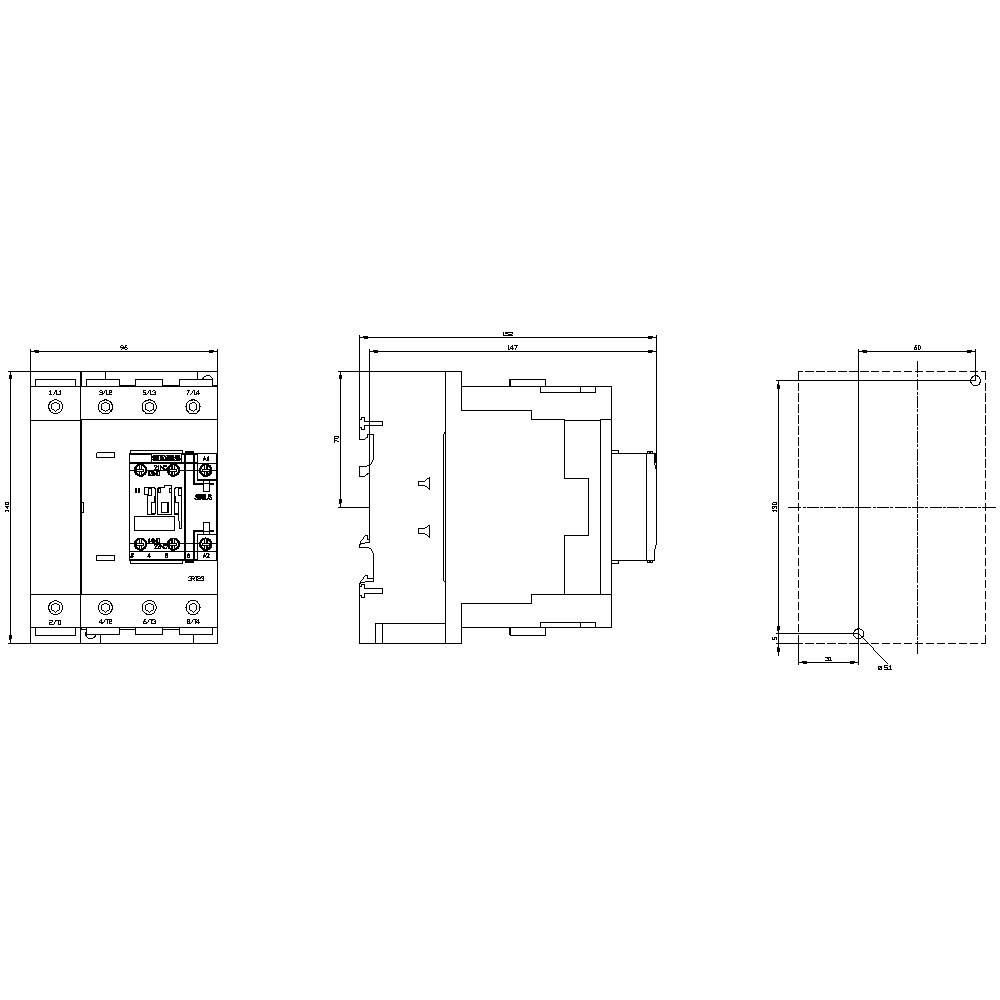

Technický výkres elektrického stykače, včetně pohledu zepředu, z boku a shora, s rozměry a detaily připojení.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Jmenovité napětí

690 V

Připojení

šroubovací

Typ

3RT2346-1AN60

Datasheety: (PDF)

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (9 904,96 Kč / kus)

9 904,96 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet spínacích kontaktů / na stykač / pro pomocné kontakty: 1
Počet spínacích kontaktů / hlavních kontaktů: 4
Počet spínacích kontaktů / pro pomocné kontakty: 1
Počet spínacích kontaktů / pro pomocné kontakty / montovatelná: 2
Počet spínacích kontaktů / pro pomocné kontakty / okamžité spínání: 1
Počet rozpínacích kontaktů / na stykač / pro pomocné kontakty: 1
Počet rozpínacích kontaktů / pro pomocné kontakty: 1
Počet rozpínacích kontaktů / pro pomocné kontakty / montovatelné: 2
Počet rozpínacích kontaktů / pro pomocné kontakty / okamžité spínání: 1
Provozní proud při AC-1 / při 400 v / při okolní teplotě 40 °C: 140 a
Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (10... 1/0), 1x (10... 2)
Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)
Nadmořská výška / maximální výška umístění: 2000 m.
Sériové zapojení: Ano
Ochrana proti dotyku zepředu: Bezpečná při vertikálním dotyku zepředu
Izolační napětí hlavního proudu při stupni znečištění 3: 690 V.
Mechanická životnost (spínacích cyklů) stykače s nasazeným blokem pomocných spínačů / typicky: 10000000
Kontakt se zrcátkem: Ano
Odolnost proti rázovému napětí hlavního obvodu: 8 kV
Rozšíření výrobku / pomocný spínač: Ano

Kategorie produktu: stykač

Typ: 3RT2346-1AN60

Konstrukční velikost: S3

Počet pólů: 4pólový

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Jmenovité napětí: 690 V

Řídicí napětí (min.): 200 V/AC

Řídicí napětí (max.): 220 V/AC

Rozsah řídicího napětí: 200 - 220 V/AC

Konstantní proud (max.): 140 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení
montážní lišta

Připojení: šroubovací

Mechanická životnost: 10000000

Reakční doba: 21 ms

Čas rozpadu: 50 ms

: IP00
IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 96 mm

V: 140 mm

Hloubka: 152 mm

Rozm.: (š x v x h) 96 x 140 x 152 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Počet pólů

Jmenovité napětí

Siemens 3RT1355-6AE36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863517

Doručení: Čt 19. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

21 194,21 Kč^*

Siemens 3RT1355-6AF36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863519

Doručení: Po 30. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

21 194,21 Kč^*

Siemens 3RT1355-6AP36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863521

Doručení: Po 9. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

19 276,86 Kč^*

Siemens 3RT1355-6AR36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863523

Doručení: Po 30. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

21 194,21 Kč^*

Siemens 3RT1363-6AE36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863524

Doručení: Čt 19. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1363-6AF36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863525

Doručení: Po 30. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1363-6AP36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863526

Doručení: Po 9. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1363-6AR36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863527

Doručení: Čt 19. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1364-6AE36 stykač 2 spínací kontakty, 2 rozpínací kontakty 110000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863528

Doručení: Po 2. 11.

70 Set(y)Conrad Electronic

110000 W

4pólový

1000 V

Min.: 1

Násobky: 1

41 938,02 Kč^*

Siemens 3RT1364-6AF36 stykač 2 spínací kontakty, 2 rozpínací kontakty 110000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863529

Doručení: Po 30. 11.

Conrad Electronic

110000 W

4pólový

1000 V

Min.: 1

Násobky: 1

41 938,02 Kč^*

Ke stažení

List technických údajů

List technických údajů 2863651 Siemens 3RT2346-1AN60 stykač 1 spínací kontakt, 1 rozpínací kontakt 690 V s pomocným kontaktem Vhodné pro značku (relé):

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863651 Siemens 3RT2346-1AN60 stykač 1 spínací kontakt, 1 rozpínací kontakt 690 V s pomocným kontaktem Vhodné pro značku (relé):

Popis

Stykač AC-1, 140 a, 400 v / 40 °C, 12pólový, AC 200 v, 50 Hz / 200-220 v, 60 Hz, pomocné kontakty: 1 s + 1 Ö, šroubové připojení stykač SIRIUS 4 RT23 pro spínání ohmických spotřebičů.
Stykače 3RT23 jsou součástí systémové sestavy SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT23 jsou schváleny na celém světě a jsou odolné vůči klimatu (např. IEC a UL/CSA).
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
