Name: Siemens 3RT2325-1AP00 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1705915
Availability: BackOrder

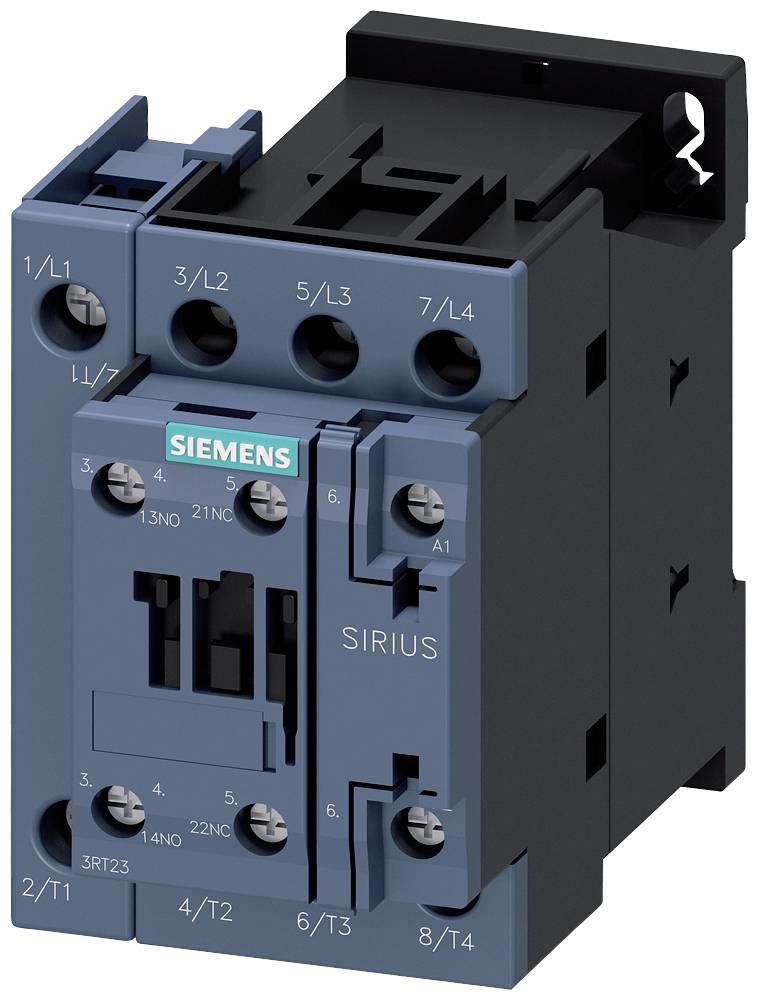

Elektrický stykač od Siemens, model Sirius, s několika připojovacími svorkami pro řízení elektrických obvodů.

Pohled na ovládací skříň s elektronickými komponenty vlevo a výrobní linkou vpravo, viděný skrz okno pokryté dešťovými kapkami.

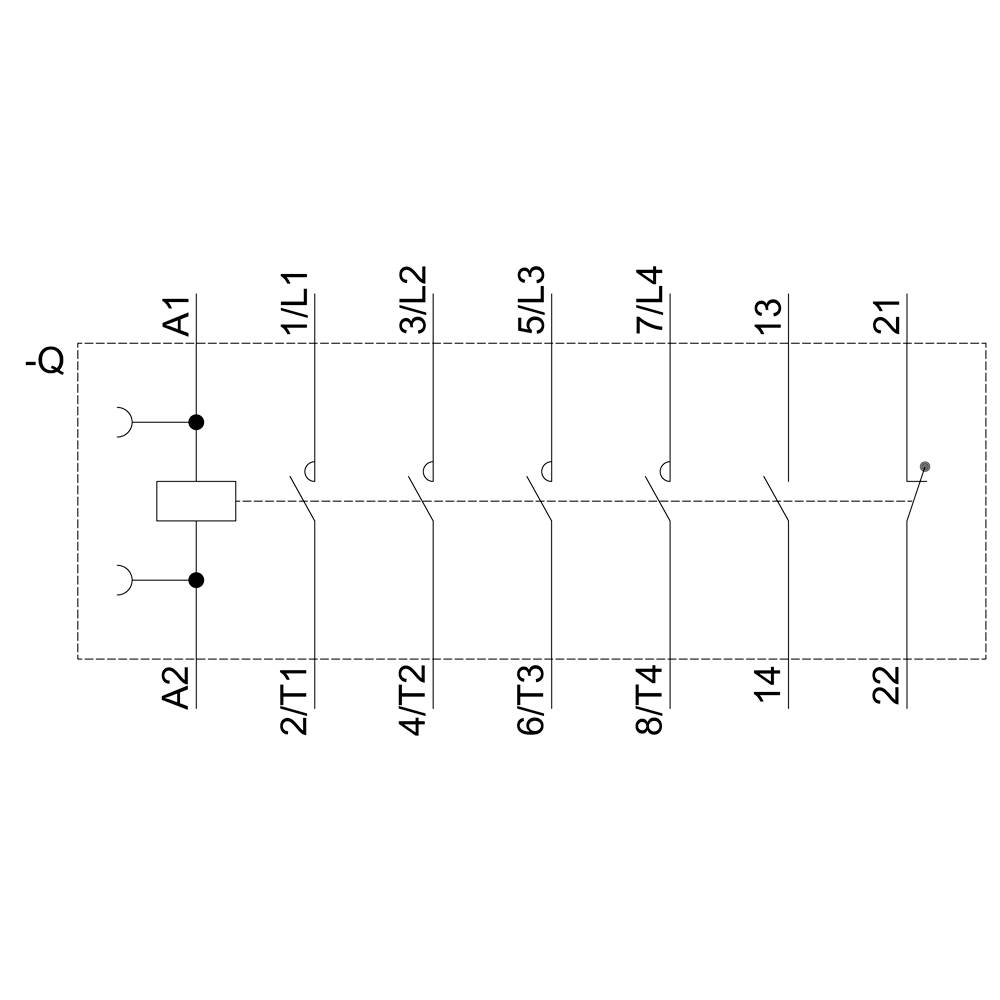

Schéma zapojení znázorňuje řízení relé: Kontakty A1-A2, 1/L1-2/T1, 3/L2-4/T2, 5/L3-6/T3, 7/L4-8/T4, 13-14, 21-22, znázornění logického obvodu.

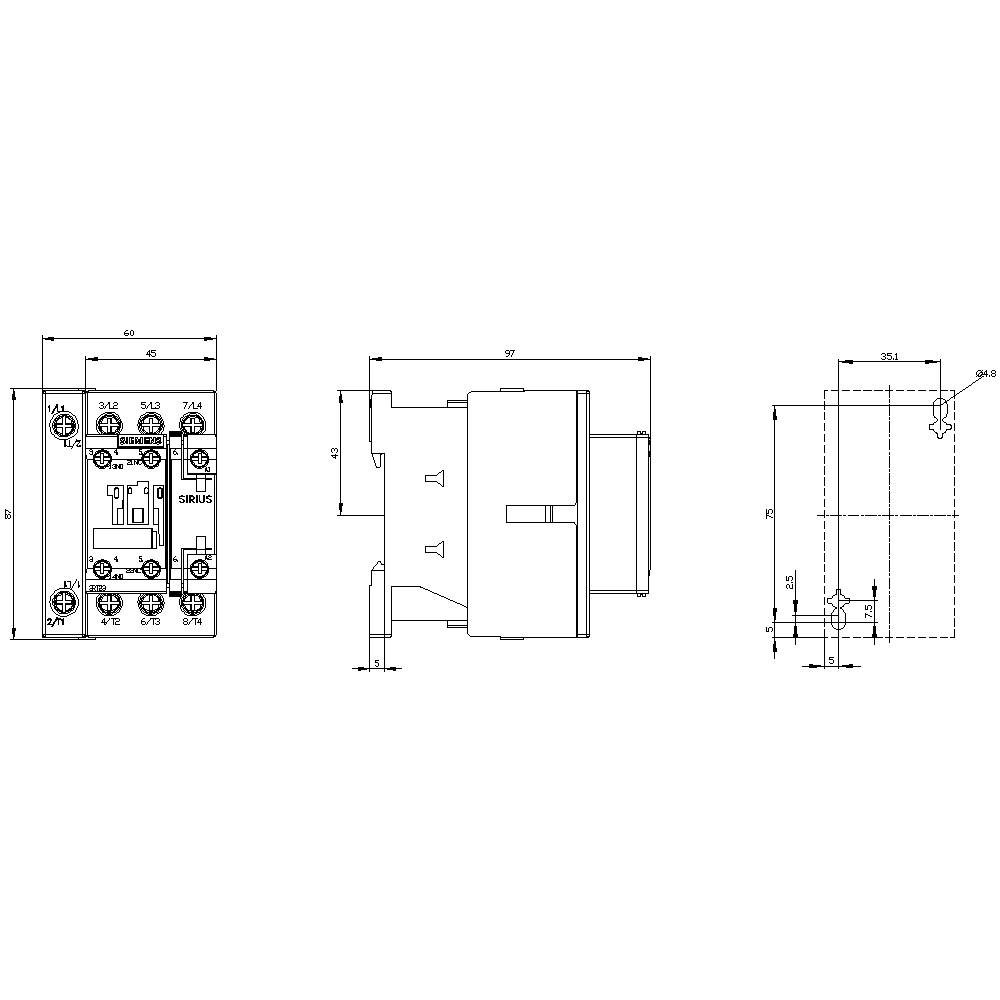

Technický výkres spínače s rozměry v milimetrech. Pohled zepředu, zprava a shora s detaily rozměrů.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Připojení

šroubovací

Typ

3RT2325-1AP00

Konstrukční velikost

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 789,00 Kč / kus)

2 789,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Kategorie produktu: stykač

Typ: 3RT2325-1AP00

Konstrukční velikost: S0

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 35 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 60 mm

V: 85 mm

Hloubka: 97 mm

Rozm.: (š x v x h) 60 x 85 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 7.5 kW

: 4

: 1

: 1

: 15.5 A

: 35 A

: 230-230 V

: Screw connection

: AC

: 15.5 A

: 7.5 kW

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Výkon

Siemens 3RT2023-1AP00 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746216

Doručení: Po 2. 11.

6 KsConrad Electronic

690 V/AC

4 kW

Min.: 1

Násobky: 1

1 699,00 Kč^*

Siemens 3RT2023-1AP04 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746217

Doručení: Po 2. 11.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 699,00 Kč^*

Siemens 3RT2023-1BB40 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746220

Doručení: Po 2. 11.

4 KsConrad Electronic

690 V/AC

4 kW

Min.: 1

Násobky: 1

3 055,00 Kč^*

Siemens 3RT2023-1BB44 stykač 3 spínací kontakty 3.67749375 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746221

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

3.67749375 kW

Min.: 1

Násobky: 1

2 655,00 Kč^*

Siemens 3RT2024-1AP00 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1750244

Doručení: Po 2. 11.

7 KsConrad Electronic

690 V/AC

5.5 kW

Min.: 1

Násobky: 1

1 859,00 Kč^*

Siemens 3RT2024-1AP04 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747008

Doručení: Po 2. 11.

2 KsConrad Electronic

690 V/AC

5.5 kW

Min.: 1

Násobky: 1

1 915,00 Kč^*

Siemens 3RT2024-1BB40 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747010

Doručení: Po 2. 11.

9 KsConrad Electronic

690 V/AC

5.5 kW

Min.: 1

Násobky: 1

2 445,00 Kč^*

Siemens 3RT2024-1BB44 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747012

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

5.5 kW

Min.: 1

Násobky: 1

3 055,00 Kč^*

Siemens 3RT2025-1AL20 stykač 3 spínací kontakty 7.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702404

Doručení: Po 2. 11.

7 KsConrad Electronic

690 V/AC

7.5 kW

Min.: 1

Násobky: 1

2 615,00 Kč^*

Siemens 3RT2025-1AL24 stykač 3 spínací kontakty 7.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1741022

Doručení: St 11. 11.

Conrad Electronic

690 V/AC

7.5 kW

Min.: 1

Násobky: 1

3 285,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1705915 Siemens 3RT2325-1AP00 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1705915 Siemens 3RT2325-1AP00 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana, 4 S, AC-1: 35 A 230 V AC, 50 Hz, 4pólová, 4S, velikost S0, šroubové připojení 1 S + 1 O ochrana integrovaný SIRIUS 3RT23 pro spínání ohmických spotřebičů. Které stykače 3RT23 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT23 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
