Automatizace a pneumatická technikaAutomatizaceSpínací technikaStykače

Siemens 3RT2046-1NF34 stykač 2 spínací kontakty, 2 rozpínací kontakty 148 kW 1000 V 96 A s varistorem Vhodné pro značku

EAN:
Označení výrobce:
Objednací číslo:

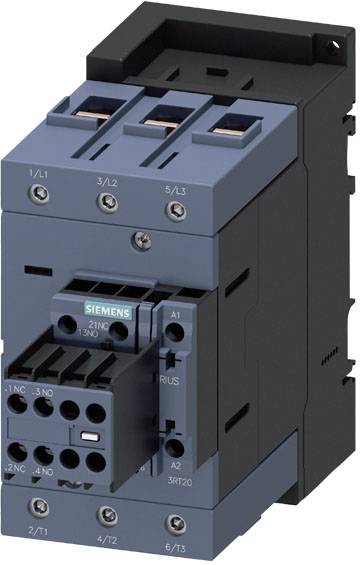

Elektrický stykač od Siemensu s několika připojovacími svorkami, používaný v průmyslových obvodech pro řízení strojů.
Otevřená rozvodná skříň odhaluje kabely a elektronické komponenty, vedle nichž jsou kapky deště na skleněném povrchu s rozmazaným pozadím.

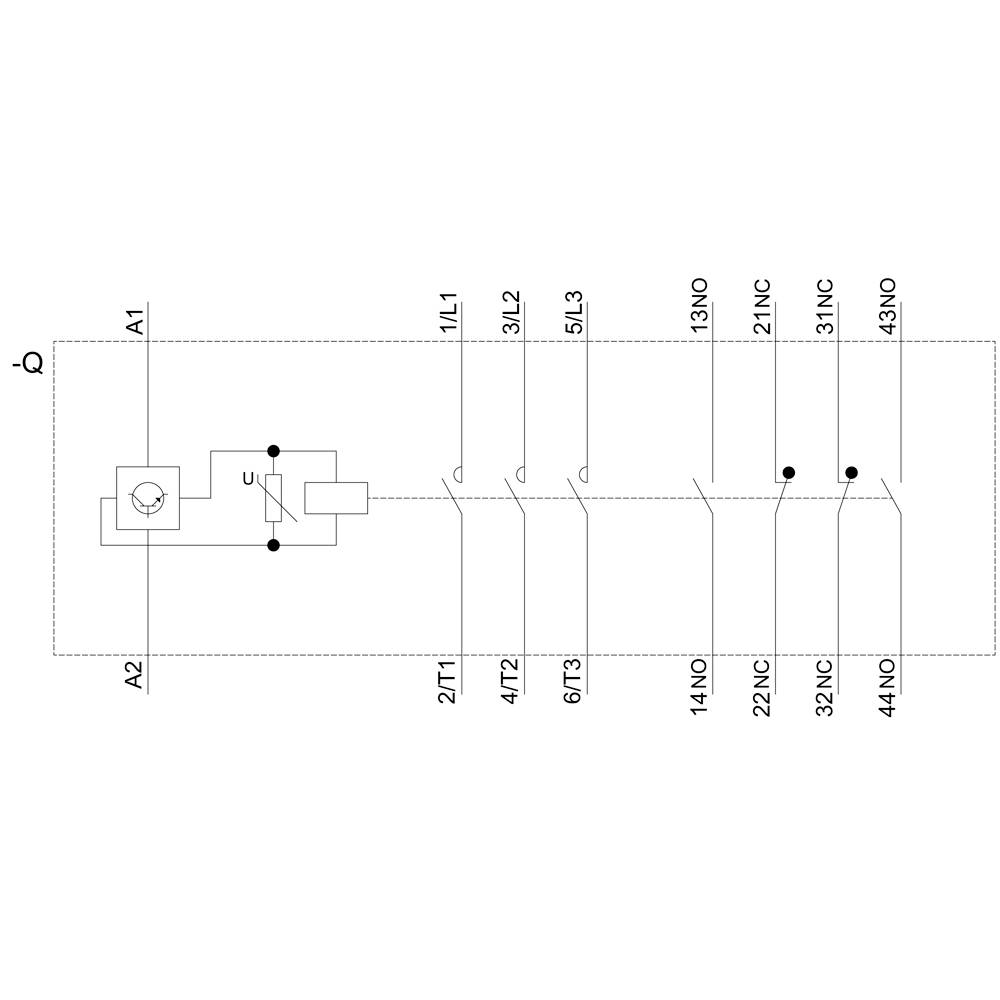

Schematické znázornění elektrického schématu s relé. Zobrazuje propojení, číslování a polohy kontaktů.

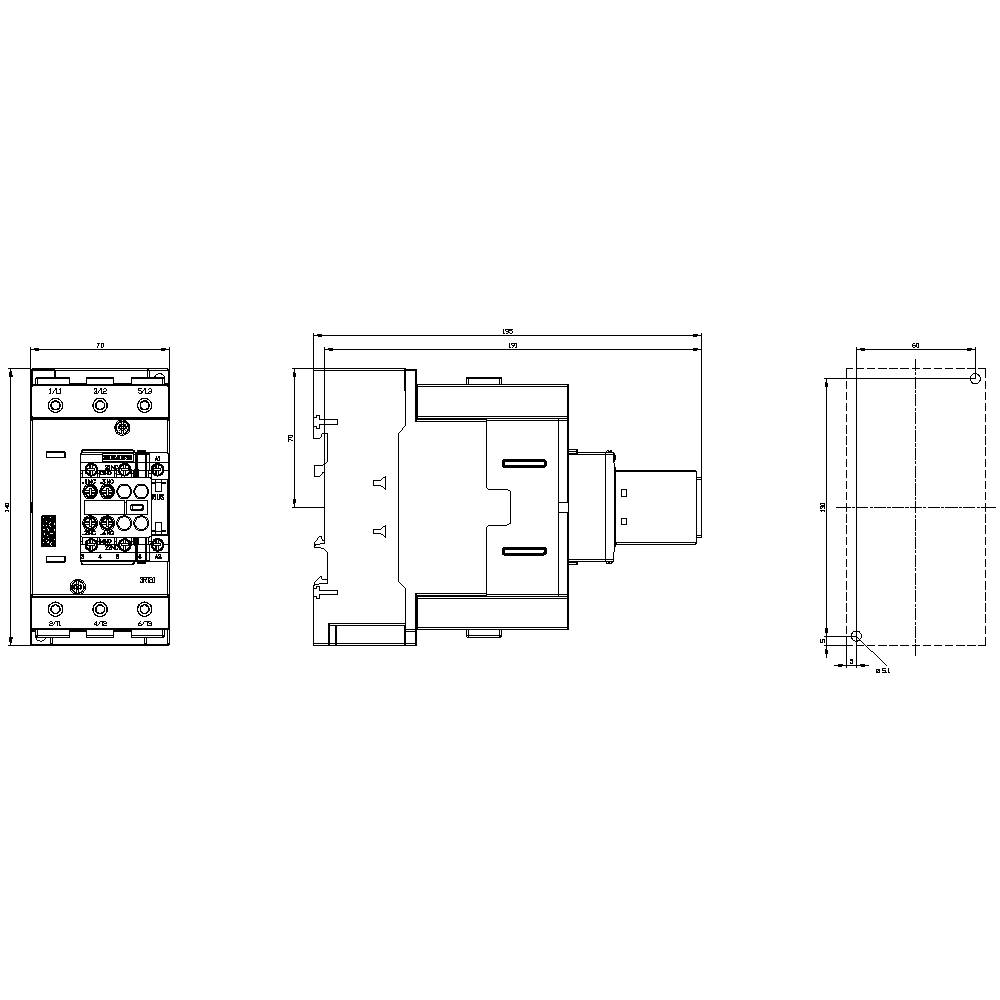

Technický výkres elektrické součástky s předním, bočním a horním pohledem. Obsahuje detaily připojení a rozměry.
1/4
Ilustrační obrázek
Kategorie produktu
stykač
Počet pólů
3pólový
Jmenovité napětí
1000 V
Zatěžovací proud
96 A
Výkon
148 kW
Datasheety: (PDF)
Doručení: Po 9. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
11 693,39 Kč
3
2% = 855,96 Kč
11 408,07 Kč
5
3% = 1 993,75 Kč
11 294,64 Kč
10
4% = 4 747,50 Kč
11 218,64 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (11 693,39 Kč / kus)
11 693,39 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Technické parametry

  • Počet spínacích kontaktů / hlavních kontaktů: 3
  • Počet spínacích kontaktů / pro pomocné kontakty / okamžité spínání: 2
  • Počet rozpínacích kontaktů / pro pomocné kontakty / okamžité spínání: 2
  • Provozní proud při AC-1 / při 400 v / při okolní teplotě 40 °C: 130 a
  • Provozní proud při AC-3 / při 400 v: 95 A.
  • Utahovací výkon magnetické cívky při DC: 76 W.
  • Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (10... 1/0), 1x (10... 2)
  • Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)
  • Nadmořská výška / maximální výška umístění: 2000 m.
  • Sériové zapojení: Ano
  • Ochrana proti dotyku zepředu: Bezpečná při vertikálním dotyku zepředu
  • Mechanická životnost (spínacích cyklů) stykače s elektronickým spínačem ke správnému stavu pomocných spínačů / typicky: 5000000
  • Mechanická životnost (spínacích cyklů) stykače s nasazeným blokem pomocných spínačů / typicky: 10000000
  • Kontakt se zrcátkem: Ano
  • Odolnost proti rázovému napětí hlavního obvodu: 8 kV
  • Maximální přípustné napětí pro bezpečné oddělení / mezi cívkou a hlavními kontakty: 690 V.
  • Rozšíření výrobku / pomocný spínač: Ano
Druh obalu

Piece

Kategorie produktu

stykač

Typ

3RT2046-1NF34

Konstrukční velikost

S3

Počet pólů

3pólový

Typ kontaktu

2 spínací kontakty

2 rozpínací kontakty

Pomocný kontakt

2 spínací kontakty

Jmenovité napětí

1000 V

Řídicí napětí (min.)

83 V/AC

83 V/DC

Řídicí napětí (max.)

155 V/AC

155 V/DC

Rozsah řídicího napětí

83, 83 - 155, 155 V/AC, V/DC

Spínací napětí (max.)

1000 V DC/AC

Max. spínací výkon

148 W

Konstantní proud (max.)

130 A

Zatěžovací proud

96 A

148 kW

Vhodné pro značku

Siemens

vhodné pro sérii

Siemens Sirius

Vlastnosti

s varistorem

Druh montáže

upevnění pomocí šroubů

zaklapávací uchycení

montážní lišta

Připojení

šroubovací

Mechanická životnost

10000000

Reakční doba

57 ms

Čas rozpadu

70 ms

IP00

IP20

Min. teplota

-25 °C

Max. teplota

+60 °C

Šířka

70 mm

V

140 mm

Hloubka

195 mm

Rozm.

(š x v x h) 70 x 140 x 195 mm

Obsah

1 ks

Splňuje RoHS

ano

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2863609 Siemens 3RT2046-1NF34 stykač 2 spínací kontakty, 2 rozpínací kontakty 148 kW 1000 V 96 A s varistorem Vhodné pro značku

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863609 Siemens 3RT2046-1NF34 stykač 2 spínací kontakty, 2 rozpínací kontakty 148 kW 1000 V 96 A s varistorem Vhodné pro značku

Popis

Výkonový stykač, AC-3e/AC-3, 95 a, 45 kW / 400 v, 3-pólový, AC/DC 83-155 v, 50/60 Hz, s integrovaným varistorem, pomocné kontakty: 2 s + 2 NC, šroubové připojení, stykač SIRIUS 3RT2 pro spínání motorů.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Výkonové stykače 3RT2 řeší osvědčenou řadu 3RT1 (až 55 kW).
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

  • Upozornění
    V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
