Name: Siemens 3RT2045-1XB40-0LA2 dráhový stykač 1 spínací kontakt, 1 rozpínací kontakt 82 kW 1000 V 77 A s varistorem Vhodné p
Brand: Siemens
SKU: 2863594
Availability: BackOrder

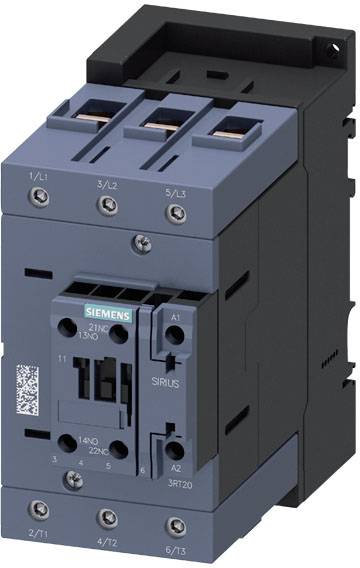

Šedý elektrický stykač Siemens s modrými díly, označený připojovacími body a malou Siemens nálepkou.

Elektrická rozvodná skříň otevřená, s komplexními kabely a elektrickými obvody; vedle mokrý, deštivý pohled na venkovní zařízení.

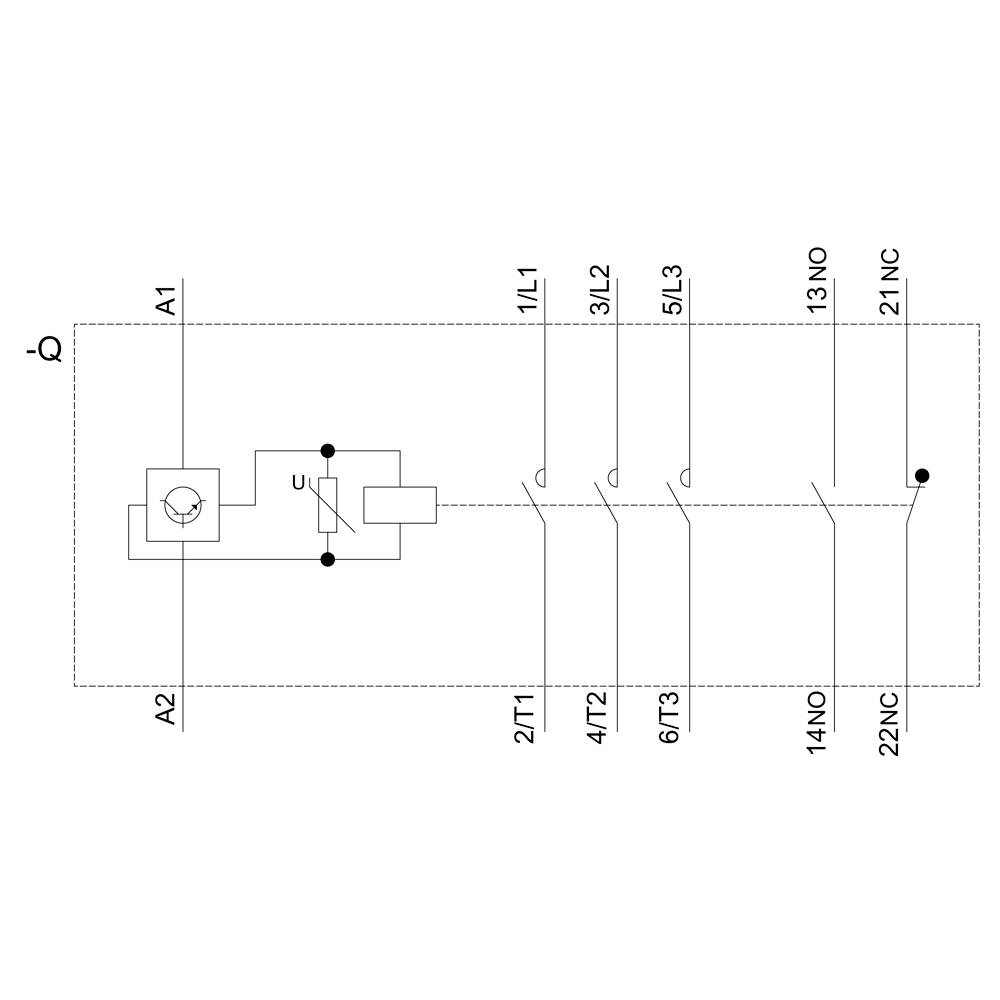

Schéma zapojení motorového jističe s cívkou a kontakty. Zobrazuje vstupy, výstupy a tři vodiče včetně označení kontaktů.

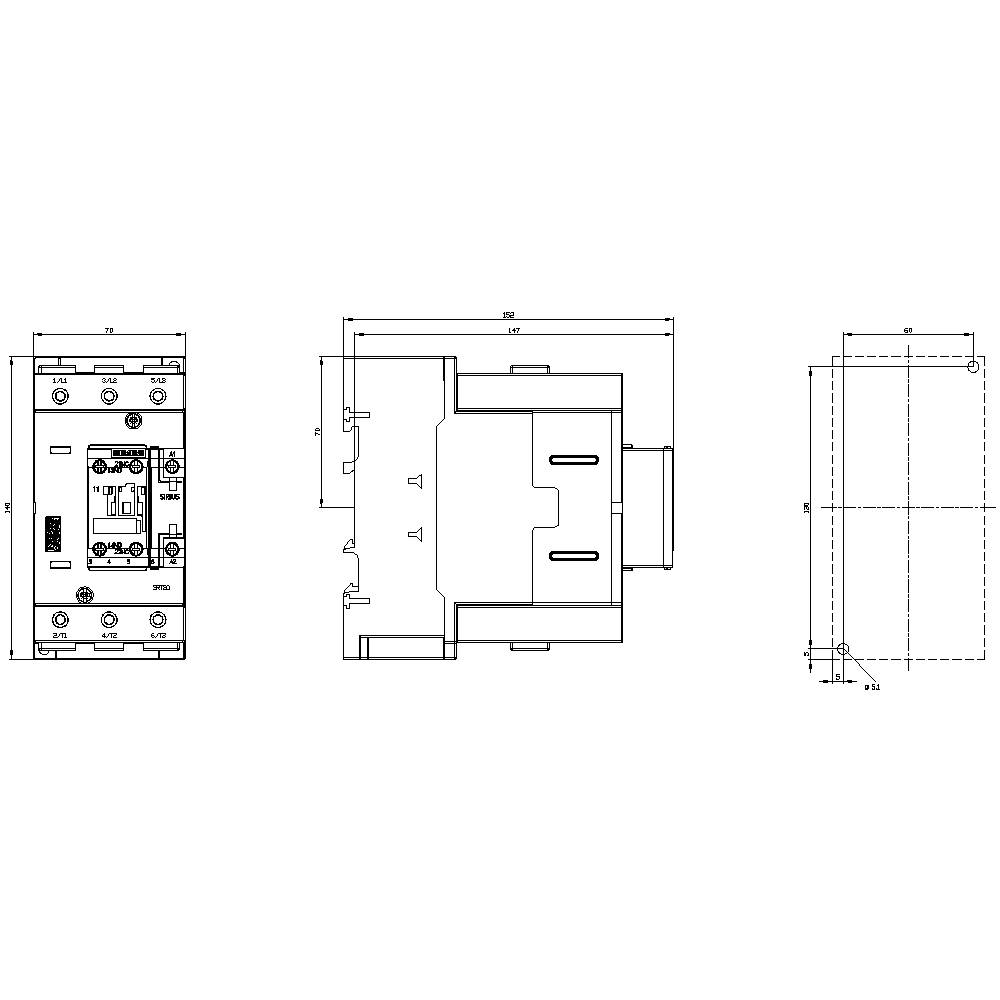

Technický výkres elektronické součástky se třemi pohledy: čelní pohled, boční pohled a pohled shora, včetně rozměrů.

1/4

Ilustrační obrázek

Kategorie produktu

dráhový stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V

Zatěžovací proud

77 A

Výkon

82 kW

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (16 215,00 Kč / kus)

16 215,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Počet spínacích kontaktů / na stykač / pro pomocné kontakty: 1
Počet spínacích kontaktů / hlavních kontaktů: 3
Počet spínacích kontaktů / pro pomocné kontakty: 1
Počet spínacích kontaktů / pro pomocné kontakty / okamžité spínání: 1
Počet rozpínacích kontaktů / na stykač / pro pomocné kontakty: 1
Počet rozpínacích kontaktů / pro pomocné kontakty: 1
Počet rozpínacích kontaktů / pro pomocné kontakty / okamžité spínání: 1
Provozní proud při AC-1 / při 400 v / při okolní teplotě 40 °C: 125 a
Provozní proud při AC-3 / při 400 v: 80 A.
Utahovací výkon magnetické cívky při DC: 76 W.
Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (10... 1/0), 1x (10... 2)
Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)
Nadmořská výška / maximální výška umístění: 2000 m.
Sériové zapojení: Ano
Ochrana proti dotyku zepředu: Bezpečná při vertikálním dotyku zepředu
Izolační napětí hlavního proudu při stupni znečištění 3: 1000 V.
Mechanická životnost (spínacích cyklů) stykače s elektronickým spínačem ke správnému stavu pomocných spínačů / typicky: 5000000
Mechanická životnost (spínacích cyklů) stykače s nasazeným blokem pomocných spínačů / typicky: 10000000
Kontakt se zrcátkem: Ano
Odolnost proti rázovému napětí hlavního obvodu: 8 kV
Maximální přípustné napětí pro bezpečné oddělení / mezi cívkou a hlavními kontakty: 690 V.
Rozšíření výrobku / pomocný spínač: Ano

Kategorie produktu: dráhový stykač

Typ: 3RT2045-1XB40-0LA2

Konstrukční velikost: S3

Počet pólů: 3pólový

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Pomocný kontakt: 1 spínací kontakt

Jmenovité napětí: 1000 V

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Spínací napětí (max.): 1000 V DC/AC

Konstantní proud (max.): 125 A

Zatěžovací proud: 77 A

: 82 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení
montážní lišta

Připojení: šroubovací

Mechanická životnost: 10000000

Reakční doba: 57 ms

Čas rozpadu: 70 ms

: IP00
IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 70 mm

V: 140 mm

Hloubka: 152 mm

Rozm.: (š x v x h) 70 x 140 x 152 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Výkon

Zatěžovací proud

Siemens 3RT2045-1XB40-0LA2 dráhový stykač 1 spínací kontakt, 1 rozpínací kontakt 82 kW 1000 V 77 A s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863594

Doručení: Čt 19. 11.

Conrad Electronic

Tento produkt

1000 V

82 kW

77 A

Min.: 1

Násobky: 1

16 215,00 Kč^*

Siemens 3RT2017-2KG42-0LA0 dráhový stykač 3 spínací kontakty 13 kW 690 V 11 A s ochrannou diodou Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863556

Doručení: St 11. 11.

Conrad Electronic

690 V

13 kW

11 A

Min.: 1

Násobky: 1

3 499,00 Kč^*

Siemens 3RT2018-2LB42-1LA0 dráhový stykač 3 spínací kontakty 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863561

Doručení: Po 30. 11.

Conrad Electronic

690 V

13 kW

14 A

Min.: 1

Násobky: 1

2 965,00 Kč^*

Siemens 3RT2018-2XB41-2LA2 dráhový stykač 1 spínací kontakt 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863564

Doručení: St 11. 11.

Conrad Electronic

690 V

13 kW

14 A

Min.: 1

Násobky: 1

2 965,00 Kč^*

Siemens 3RT2018-2XB42-2LA2 dráhový stykač 1 rozpínací kontakt 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863565

Doručení: St 11. 11.

Conrad Electronic

690 V

13 kW

14 A

Min.: 1

Násobky: 1

2 965,00 Kč^*

Siemens 3RT2018-2XF41-2LA2 dráhový stykač 1 spínací kontakt 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863566

Doručení: St 11. 11.

Conrad Electronic

690 V

13 kW

14 A

Min.: 1

Násobky: 1

2 965,00 Kč^*

Siemens 3RT2018-2XF42-2LA2 dráhový stykač 1 rozpínací kontakt 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863567

Doručení: St 11. 11.

Conrad Electronic

690 V

13 kW

14 A

Min.: 1

Násobky: 1

2 965,00 Kč^*

Siemens 3RT2035-3XJ40-0LA2 dráhový stykač 1 spínací kontakt, 1 rozpínací kontakt 39 kW 690 V 41 A s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863581

Doručení: Čt 19. 11.

Conrad Electronic

690 V

39 kW

41 A

Min.: 1

Násobky: 1

7 605,00 Kč^*

Siemens 3RT2036-3XJ40-0LA2 dráhový stykač 1 spínací kontakt, 1 rozpínací kontakt 46 kW 690 V 52 A s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863582

Doručení: Čt 19. 11.

Conrad Electronic

690 V

46 kW

52 A

Min.: 1

Násobky: 1

17 329,00 Kč^*

Siemens 3RT2037-3XJ40-0LA2 dráhový stykač 1 spínací kontakt, 1 rozpínací kontakt 53 kW 690 V 65 A s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863583

Doručení: Čt 19. 11.

Conrad Electronic

690 V

53 kW

65 A

Min.: 1

Násobky: 1

21 775,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2863594 Siemens 3RT2045-1XB40-0LA2 dráhový stykač 1 spínací kontakt, 1 rozpínací kontakt 82 kW 1000 V 77 A s varistorem Vhodné p

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863594 Siemens 3RT2045-1XB40-0LA2 dráhový stykač 1 spínací kontakt, 1 rozpínací kontakt 82 kW 1000 V 77 A s varistorem Vhodné p

Popis

Dráhový stykač, AC-3e/AC-3, 80 a, 37 kW / 400 v, 3-pólový, DC 24 v, 0,7-1,25* US, elektronický pohon, s integrovaným varistorem, pomocné kontakty: 1 s + 1 NC, šroubový stykač SIRIUS 3RT2 pro spínání motorů v extrémních podmínkách, např. pro dráhové použití.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready. Tato varianta se vyznačuje rozšířeným pracovním a teplotním rozsahem pro tvrdší podmínky prostředí.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
