Name: Siemens 3RT2026-2XB40-0LA2 dráhový stykač 3 spínací kontakty 11 kW 690 V/AC s varistorem Vhodné pro značku (relé): Sieme
Brand: Siemens
SKU: 1745772
Availability: BackOrder

Obrázek zobrazuje stykač Siemens Sirius, model 3RT120, v tmavém pouzdře. Jedná se o elektrická spínací zařízení určená k řízení motorů.

Deštěm zarosené okno odhaluje v pozadí rozmazanou průmyslovou tiskovou mašinu, zatímco v popředí je otevřená rozvodná skříň zobrazující elektronické komponenty.

Nákres rozloženého systému elektrické ochrany s očíslovanými komponenty, jako jsou pomocné spínače, připojovací svorky a funkční moduly. Popisky vysvětlují funkce a propojení jednotlivých prvků.

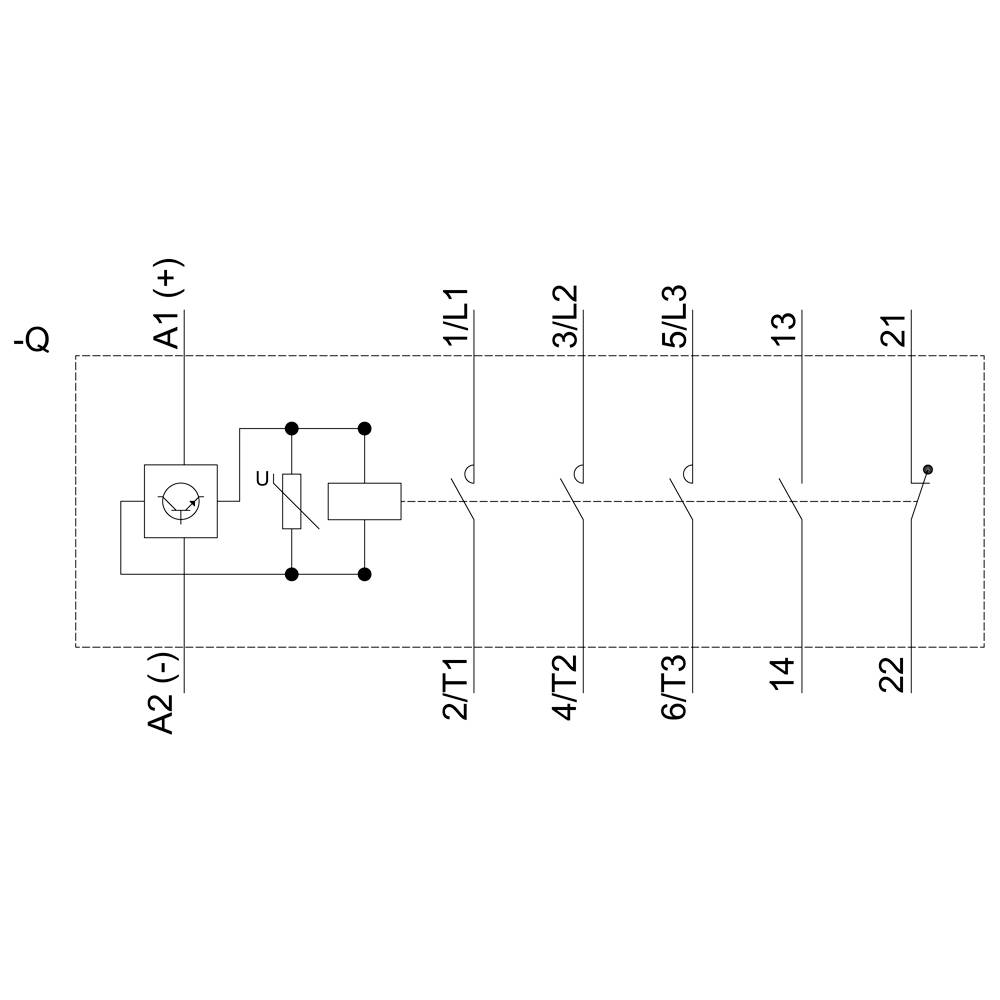

Schéma elektrického stykače s přípojkami A1(+) a A2(-) a svorkami pro L1, L2, L3, T1, T2, T3.

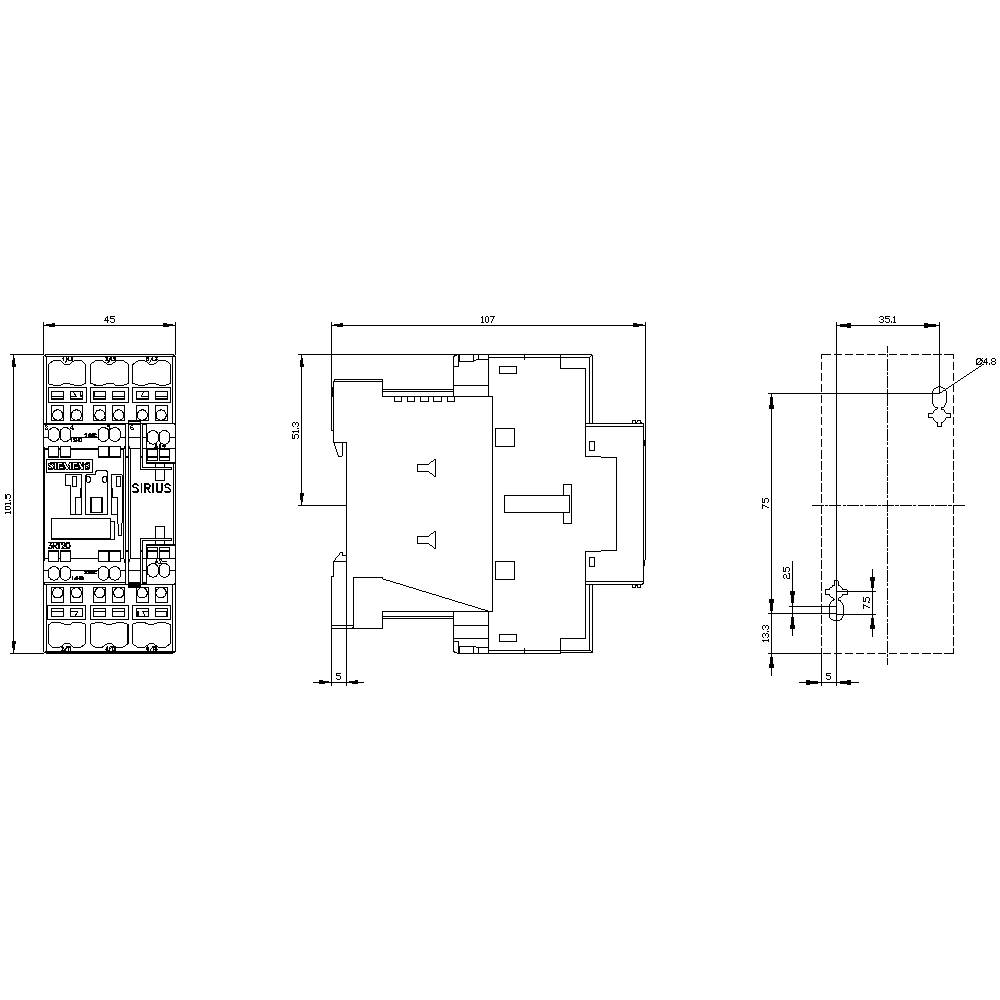

Technický výkres elektrické komponenty. Jsou zde zobrazeny detailní rozměry a uspořádání elektrických součástek.

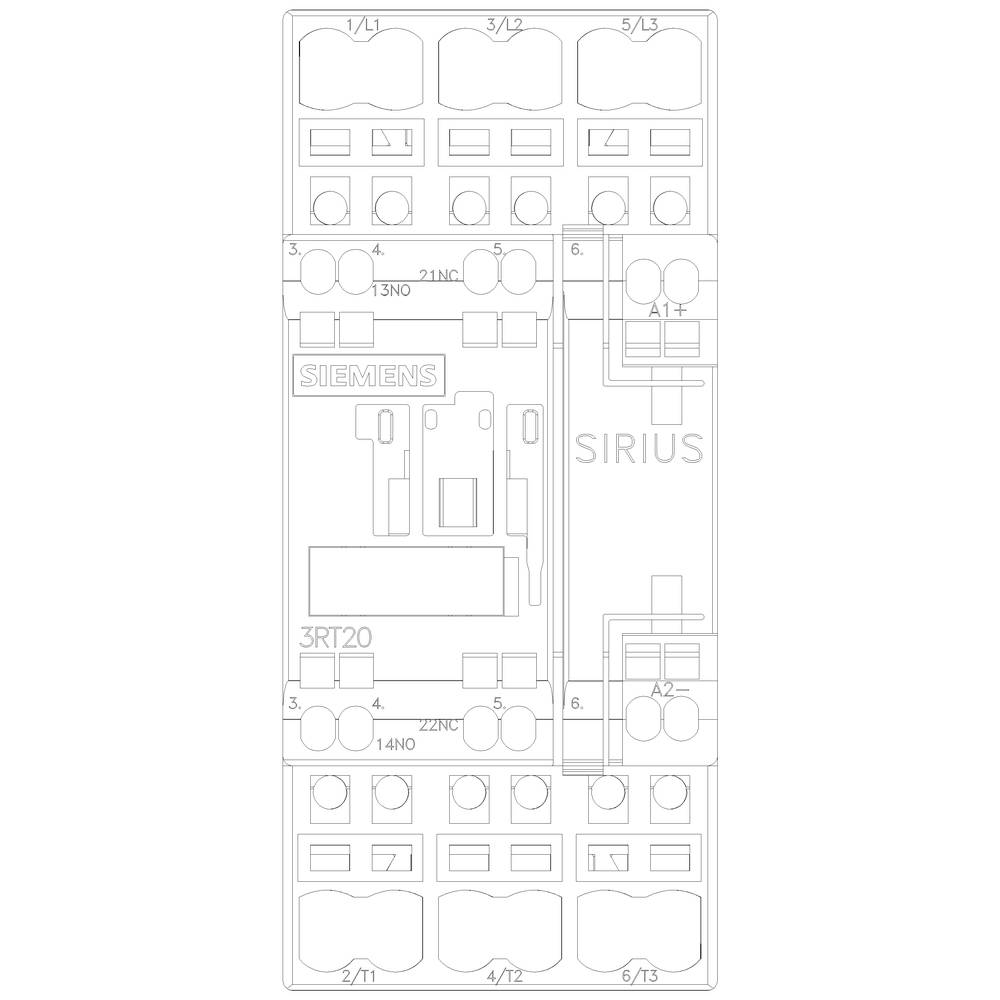

Schéma zapojení stykače Siemens SIRIUS s několika svorkami nahoře a dole. Číslo modelu 3RT20 viditelné uprostřed.

1/6

Ilustrační obrázek

Kategorie produktu

dráhový stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

11 kW

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 779,00 Kč / kus)

4 779,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 6 mm²

Kategorie produktu: dráhový stykač

Typ: 3RT2026-2XB40-0LA2

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 16.8 V/DC

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 16.8 - 30 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 25 A

: 11 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S0

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

Šířka: 45 mm

V: 102 mm

Rozm.: (š x v) 45 mm x 102 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 11 kW

: 3

: 1

: 1

: 25 A

: 40 A

: Spring clamp connection

: DC

: 15.5 A

: 7.5 kW

: 11.03248125

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Výkon

Siemens 3RT1054-1XB46-0LA2 dráhový stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem 1 ks

Objednací číslo:1749106

Doručení: Čt 26. 11.

Conrad Electronic

1000 V/AC

55 kW

Min.: 1

Násobky: 1

31 985,00 Kč^*

Siemens 3RT1054-1XF46-0LA2 dráhový stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1747321

Doručení: Čt 26. 11.

Conrad Electronic

1000 V/AC

55 kW

Min.: 1

Násobky: 1

31 985,00 Kč^*

Siemens 3RT1054-1XJ46-0LA2 dráhový stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747322

Doručení: Čt 26. 11.

Conrad Electronic

1000 V/AC

55 kW

Min.: 1

Násobky: 1

31 985,00 Kč^*

Siemens 3RT1054-2XB46-0LA2 dráhový stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1747332

Doručení: Čt 26. 11.

Conrad Electronic

1000 V/AC

55 kW

Min.: 1

Násobky: 1

33 685,00 Kč^*

Siemens 3RT1054-2XF46-0LA2 dráhový stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1747333

Doručení: Čt 26. 11.

Conrad Electronic

1000 V/AC

Min.: 1

Násobky: 1

31 985,00 Kč^*

Siemens 3RT1054-2XJ46-0LA2 dráhový stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1747334

Doručení: Čt 26. 11.

Conrad Electronic

1000 V/AC

55 kW

Min.: 1

Násobky: 1

24 555,00 Kč^*

Siemens 3RT1054-3XB46-0LA2 dráhový stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747342

Doručení: Čt 26. 11.

Conrad Electronic

1000 V/AC

55 kW

Min.: 1

Násobky: 1

31 985,00 Kč^*

Siemens 3RT1054-3XF46-0LA2 dráhový stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747343

Doručení: Čt 26. 11.

Conrad Electronic

1000 V/AC

55 kW

Min.: 1

Násobky: 1

31 985,00 Kč^*

Siemens 3RT1054-3XJ46-0LA2 dráhový stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747344

Doručení: Čt 26. 11.

Conrad Electronic

1000 V/AC

55 kW

Min.: 1

Násobky: 1

31 985,00 Kč^*

Siemens 3RT1054-6XB46-0LA2 dráhový stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747359

Doručení: Čt 26. 11.

Conrad Electronic

1000 V/AC

55 kW

Min.: 1

Násobky: 1

31 985,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1745772 Siemens 3RT2026-2XB40-0LA2 dráhový stykač 3 spínací kontakty 11 kW 690 V/AC s varistorem Vhodné pro značku (relé): Sieme

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745772 Siemens 3RT2026-2XB40-0LA2 dráhový stykač 3 spínací kontakty 11 kW 690 V/AC s varistorem Vhodné pro značku (relé): Sieme

Popis

Ochrana, AC-3 25 A, 11 kW / 400 V 1 S + 1 O s elektronickým pohonem DC 24 V, 0,7-1,25* US, s varistorem, 3pólové, velikost S0, pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motorů za extrémních podmínek např. pro použití na železnici. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Tato varianta se vyznačuje vzhledem k rozšířenému pracovní a teplotní rozsah pro tvrdší prostředí. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
