Name: Siemens 3RT2018-2XB42-2LA2 dráhový stykač 1 rozpínací kontakt 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Si
Brand: Siemens
SKU: 2863565
Availability: BackOrder

Siemens SIRIUS stykač s vícenásobnými připojovacími svorkami, vhodný pro řízení elektrických systémů v průmyslových aplikacích.

Průmyslový provoz s otevřenými elektrickými obvody vlevo, ochrana proti vodnímu postřiku vpravo. Prostředí strojní výroby, deštěm smočená okna.

Schematické znázornění spínačů s popisky součástí a propojení. Zobrazuje různé spínače, kontakty, moduly a jejich funkce.

Technický výkres zařízení s detailními pohledy z přední, boční a horní strany. Rozměry jsou uvedeny v milimetrech.

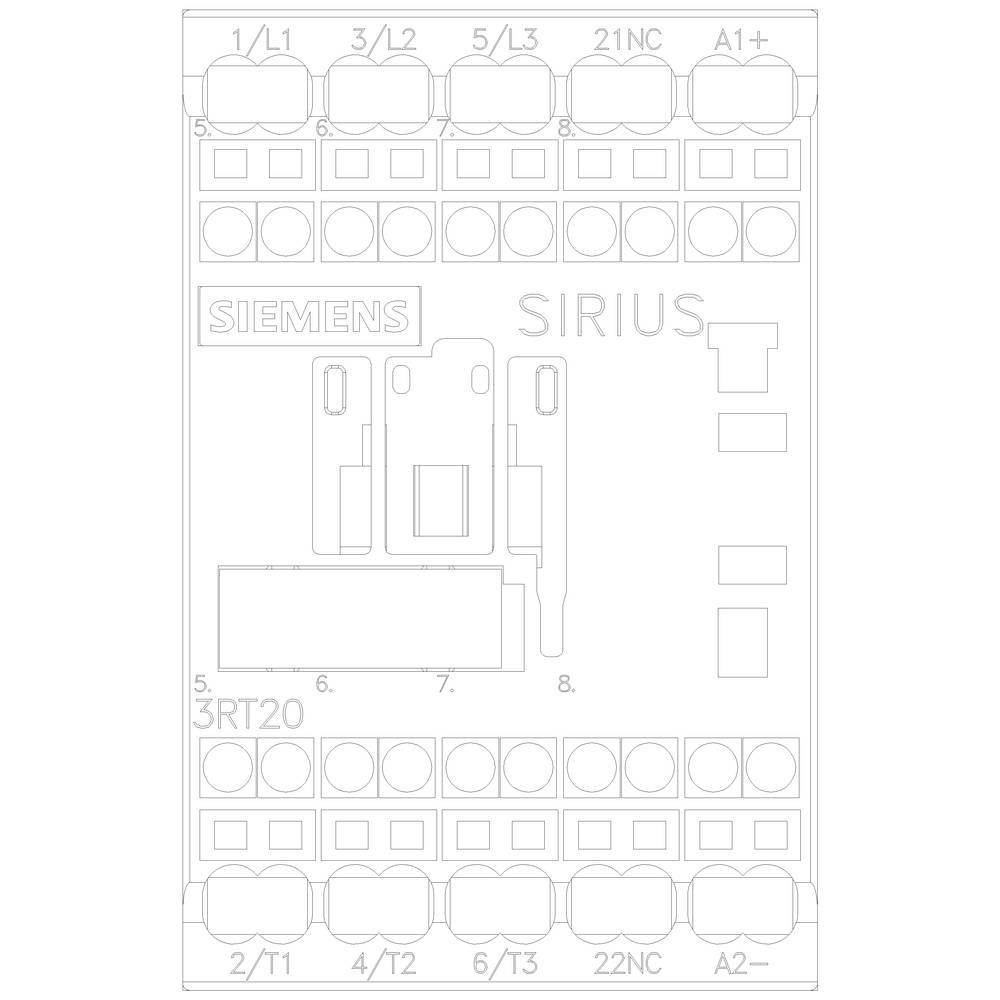

Schéma zapojení zařízení Siemens SIRIUS s očíslovanými svorkami (L1, L2, L3, 21NC, A1+, 3RT20). Označené oblasti pro základní zapojení a popisky.

1/5

Ilustrační obrázek

Kategorie produktu

dráhový stykač

Počet pólů

3pólový

Jmenovité napětí

690 V

Zatěžovací proud

14 A

Výkon

13 kW

Datasheety: (PDF)

Doručení: Čt 5. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (2 450,41 Kč / kus)

2 450,41 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet spínacích kontaktů / hlavních kontaktů: 3
Počet rozpínacích kontaktů / na stykač / pro pomocné kontakty: 1
Počet rozpínacích kontaktů / pro pomocné kontakty: 1
Počet rozpínacích kontaktů / pro pomocné kontakty / okamžité spínání: 1
Provozní proud při AC-1 / při 400 v / při okolní teplotě 40 °C: 22 a
Provozní proud při AC-3 / při 400 v: 16 A.
Utahovací výkon magnetické cívky při DC: 4 W.
Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (20... Návrh 12)
Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... Návrh 12)
Nadmořská výška / maximální výška umístění: 2000 m.
Sériové zapojení: Ano
Ochrana proti dotyku zepředu: Bezpečná při vertikálním dotyku zepředu
Izolační napětí hlavního proudu při stupni znečištění 3: 690 V.
Mechanická životnost (spínacích cyklů) stykače s elektronickým spínačem ke správnému stavu pomocných spínačů / typicky: 5000000
Mechanická životnost (spínacích cyklů) stykače s nasazeným blokem pomocných spínačů / typicky: 10000000
Kontakt se zrcátkem: Ano
Odolnost proti rázovému napětí hlavního obvodu: 6 kV
Maximální přípustné napětí pro bezpečné oddělení / mezi cívkou a hlavními kontakty: 400 V.
Rozšíření výrobku / pomocný spínač: Ano

Kategorie produktu: dráhový stykač

Typ: 3RT2018-2XB42-2LA2

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 1 rozpínací kontakt

Pomocný kontakt: 1 rozpínací kontakt

Jmenovité napětí: 690 V

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 34 V/DC

Rozsah řídicího napětí: 24 - 34 V/DC

Konstantní proud (max.): 16 A

Zatěžovací proud: 14 A

: 13 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení
montážní lišta

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 30000000

Reakční doba: 45 ms

Čas rozpadu: 70 ms

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Jmenovité napětí

Zatěžovací proud

Siemens 3RT2018-2XB42-2LA2 dráhový stykač 1 rozpínací kontakt 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863565

Doručení: Čt 5. 11.

Conrad Electronic

Tento produkt

13 kW

690 V

14 A

Min.: 1

Násobky: 1

2 450,41 Kč^*

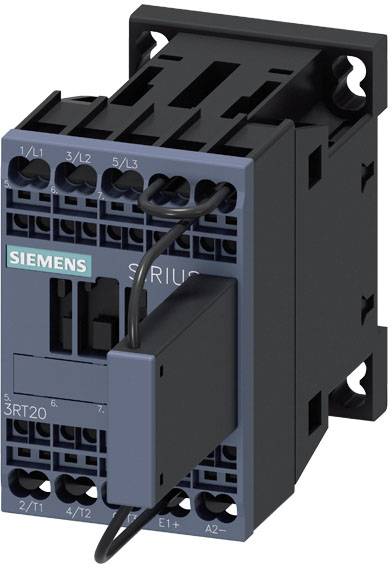

Siemens 3RT2017-2KG42-0LA0 dráhový stykač 3 spínací kontakty 13 kW 690 V 11 A s ochrannou diodou Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863556

Doručení: Čt 5. 11.

Conrad Electronic

13 kW

690 V

11 A

Min.: 1

Násobky: 1

2 891,74 Kč^*

Siemens 3RT2018-2LB42-1LA0 dráhový stykač 3 spínací kontakty 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863561

Doručení: Po 23. 11.

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Násobky: 1

2 450,41 Kč^*

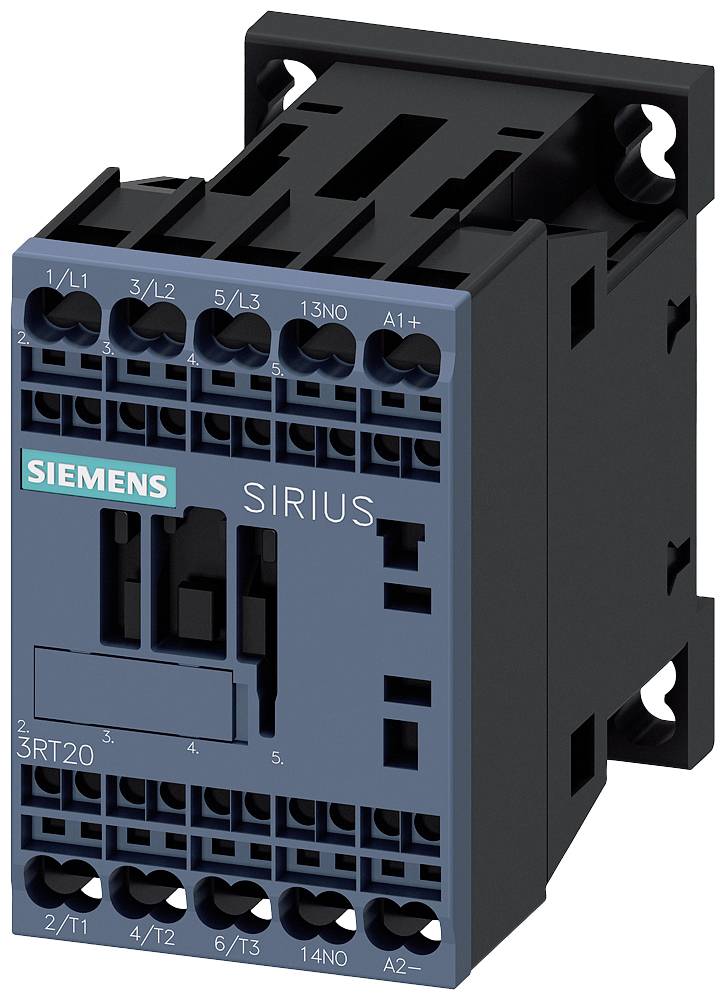

Siemens 3RT2018-2XB41-2LA2 dráhový stykač 1 spínací kontakt 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863564

Doručení: Čt 5. 11.

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Násobky: 1

2 450,41 Kč^*

Siemens 3RT2018-2XF41-2LA2 dráhový stykač 1 spínací kontakt 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863566

Doručení: Čt 5. 11.

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Násobky: 1

2 450,41 Kč^*

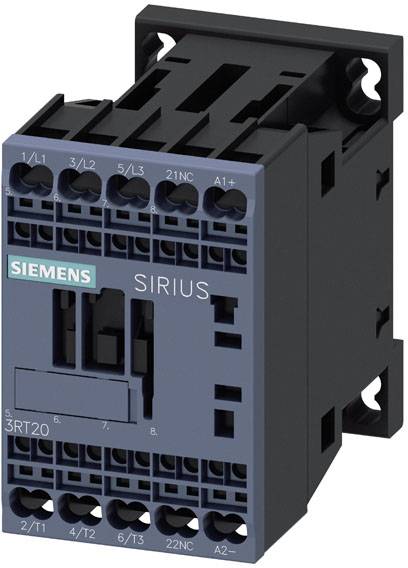

Siemens 3RT2018-2XF42-2LA2 dráhový stykač 1 rozpínací kontakt 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863567

Doručení: Čt 5. 11.

Conrad Electronic

13 kW

690 V

14 A

Min.: 1

Násobky: 1

2 450,41 Kč^*

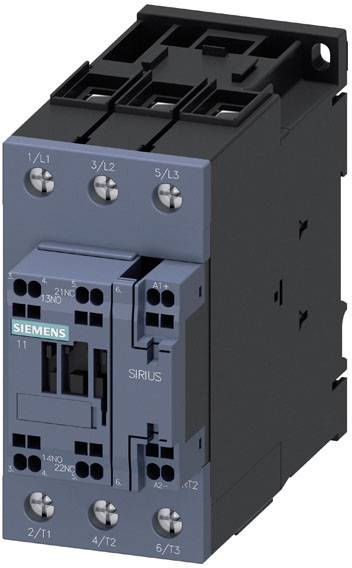

Siemens 3RT2035-3XJ40-0LA2 dráhový stykač 1 spínací kontakt, 1 rozpínací kontakt 39 kW 690 V 41 A s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863581

Doručení: Út 10. 11.

Conrad Electronic

39 kW

690 V

41 A

Min.: 1

Násobky: 1

6 285,12 Kč^*

Siemens 3RT2036-3XJ40-0LA2 dráhový stykač 1 spínací kontakt, 1 rozpínací kontakt 46 kW 690 V 52 A s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863582

Doručení: Út 10. 11.

Conrad Electronic

46 kW

690 V

52 A

Min.: 1

Násobky: 1

14 321,49 Kč^*

Siemens 3RT2037-3XJ40-0LA2 dráhový stykač 1 spínací kontakt, 1 rozpínací kontakt 53 kW 690 V 65 A s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863583

Doručení: Út 10. 11.

Conrad Electronic

53 kW

690 V

65 A

Min.: 1

Násobky: 1

17 995,87 Kč^*

Siemens 3RT2037-3XJ44-0LA2 dráhový stykač 2 spínací kontakty, 2 rozpínací kontakty 53 kW 690 V 65 A s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863584

Doručení: Út 3. 11.

13 Set(y)Conrad Electronic

53 kW

690 V

65 A

Min.: 1

Násobky: 1

12 544,63 Kč^*

Ke stažení

List technických údajů

List technických údajů 2863565 Siemens 3RT2018-2XB42-2LA2 dráhový stykač 1 rozpínací kontakt 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Si

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863565 Siemens 3RT2018-2XB42-2LA2 dráhový stykač 1 rozpínací kontakt 13 kW 690 V 14 A s varistorem Vhodné pro značku (relé): Si

Popis

Dráhový stykač, AC-3e/AC-3, 16 a, 7,5 kW / 400 v, 3-pólový, DC 24-34 v, 0,7-1,25* US, elektronický pohon, s integrovaným varistorem, pomocné kontakty: 1 Ö, přípojka s pružinovým protitahem, závěsné umístění, výkonový stykač SIRIUS 3RT2 pro spínání motorů v extrémních podmínkách např. pro použití na železnici.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready. Tato varianta se vyznačuje rozšířeným pracovním a teplotním rozsahem pro tvrdší podmínky prostředí.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
