Name: Siemens 3RT2017-1AF02 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1
Brand: Siemens
SKU: 1731382
Availability: BackOrder

Elektrický stykač značky 'SIEMENS SIRIUS'. Obdélníkový tvar, černá a modrá barva, s několika připojovacími svorkami.

Otevřená elektrická rozvodná skříň s elektronickými komponenty vlevo; skrz deštěm zmáčené okno vpravo je částečně zakrytý stroj.

Diagram pojistek a příslušenství s číslovanými spoji. Zobrazuje různé elektrické komponenty a jejich uspořádání.

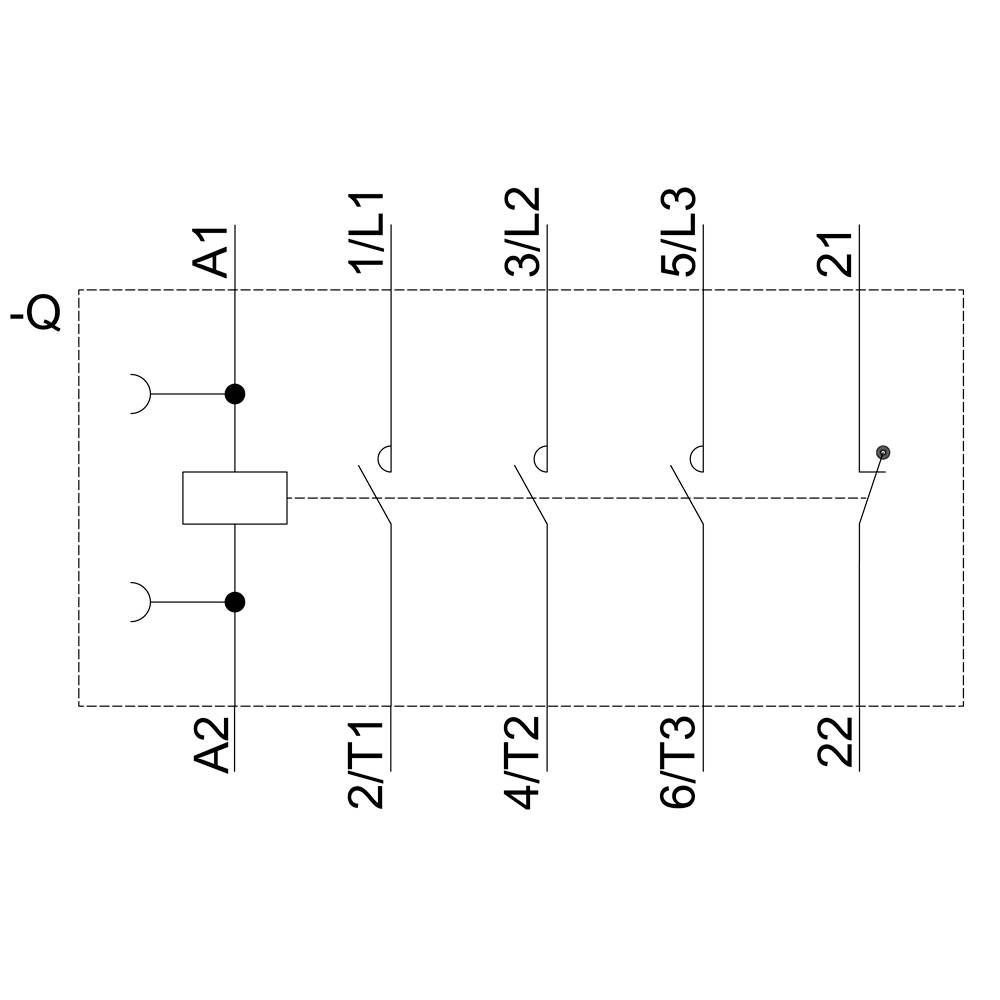

Spínací symbol stykačového obvodu s cívkou (A1, A2) a hlavními kontakty (L1, L2, L3) propojuje vstupy (1, 3, 5) s výstupy (2, 4, 6).

Technický výkres elektrického relé s rozměry: 45x73x54 mm. Zobrazuje přední pohled, boční pohled a pohled shora.

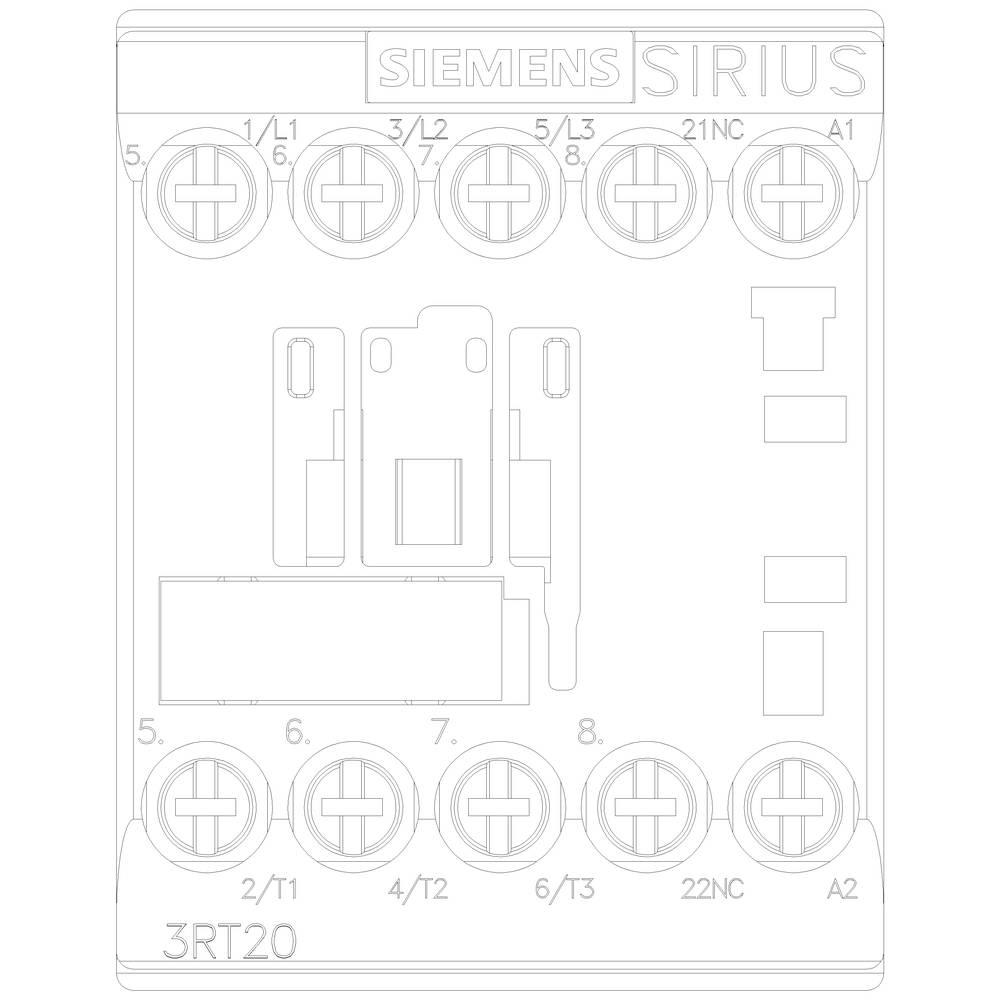

Siemens SIRIUS 3RT20 výkonový stykač s vyznačením elektrických svorek, vhodný pro řízení elektrických zařízení.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

5.5 kW

Připojení

šroubovací

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 805,00 Kč / kus)

1 805,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2017-1AF02

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt

Jmenovité napětí: 690 V/AC

Řídicí napětí (max.): 110 V/AC

Rozsah řídicího napětí: 110 V/AC (max)

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 12 A

: 5.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 58 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 110-110 V

: 110-110 V

: Screw connection

: AC

: 8.5 A

: 5.516

UKCA: Ano
