Name: Siemens 3RT2016-1UB42 stykač 1 rozpínací kontakt 22 kW 690 V 9 A s varistorem Piece 1 ks
Brand: Siemens
SKU: 2863549
Availability: BackOrder

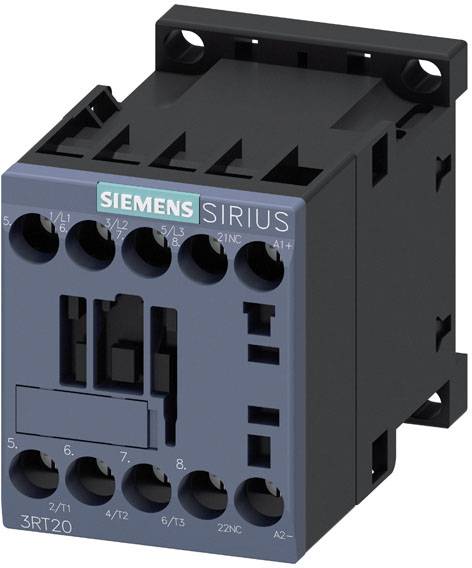

Siemensův stykač Sirius, model 3RT20, určený pro řízení elektrických motorů, umístěný na černém pouzdře s modrou čelní deskou.

Elektrická rozvodná skříň s otevřenými dveřmi odhaluje komplexní kabeláž a spínače. V pozadí prší na okno.

Elektrické schéma znázorňuje několik stykačů, elektrické zapojení a detaily připojení pro rozvaděč. Komponenty a spoje jsou opatřeny popiskami.

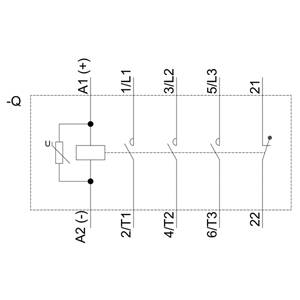

Schéma elektrického relé se šesti kontakty: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21 a 22.

Technický výkres elektrického spínacího relé s pohledem z boku, zepředu a shora. Rozměry jsou uvedeny v milimetrech.

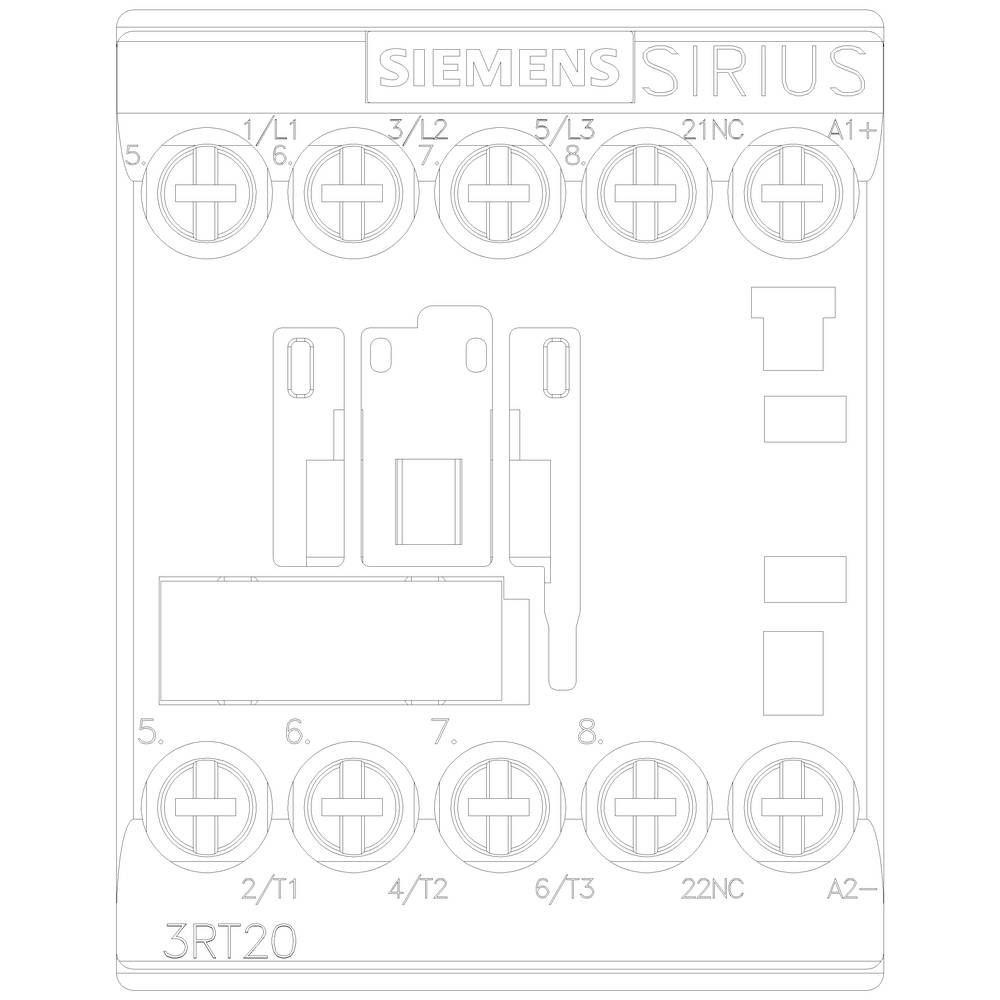

Schematické znázornění stykače Siemens SIRIUS série 3RT20 s označením připojovacích svorek a rozložením pro elektrické instalace.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V

Zatěžovací proud

9 A

Výkon

22 kW

Datasheety: (PDF)

Doručení: Čt 5. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 194,21 Kč / kus)

1 194,21 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet spínacích kontaktů / hlavních kontaktů: 3
Počet rozpínacích kontaktů / pro pomocné kontakty / okamžité spínání: 1
Provozní proud při AC-1 / při 400 v / při okolní teplotě 40 °C: 22 a
Provozní proud při AC-3 / při 400 v: 9 A.
Utahovací výkon magnetické cívky při DC: 4 W.
Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (20... 16), 2x (18... 14), 2x 12
Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... 14), 2x 12
Nadmořská výška / maximální výška umístění: 2000 m.
Sériové zapojení: Ano
Ochrana proti dotyku zepředu: Bezpečná při vertikálním dotyku zepředu
Kontakt se zrcátkem: Ano
Odolnost proti rázovému napětí hlavního obvodu: 6 kV
Maximální přípustné napětí pro bezpečné oddělení / mezi cívkou a hlavními kontakty: 400 V.
Rozšíření výrobku / pomocný spínač: Ano

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT2016-1UB42

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 1 rozpínací kontakt

Pomocný kontakt: 1 rozpínací kontakt

Jmenovité napětí: 690 V

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 22 A

Zatěžovací proud: 9 A

: 22 kW

Vlastnosti: s varistorem

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení
montážní lišta

Připojení: šroubovací

Mechanická životnost: 30000000

Reakční doba: 13 ms

Čas rozpadu: 100 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 58 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Počet pólů

Jmenovité napětí

Siemens 3RT1355-6AE36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863517

Doručení: Po 23. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

21 194,21 Kč^*

Siemens 3RT1355-6AF36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863519

Doručení: Po 30. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

21 194,21 Kč^*

Siemens 3RT1355-6AP36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863521

Doručení: Út 10. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

19 276,86 Kč^*

Siemens 3RT1355-6AR36 stykač 2 spínací kontakty, 2 rozpínací kontakty 75000 W 690 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863523

Doručení: Po 30. 11.

Conrad Electronic

75000 W

4pólový

690 V

Min.: 1

Násobky: 1

21 194,21 Kč^*

Siemens 3RT1363-6AE36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863524

Doručení: Po 23. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1363-6AF36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863525

Doručení: Po 30. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1363-6AP36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863526

Doručení: Út 10. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1363-6AR36 stykač 2 spínací kontakty, 2 rozpínací kontakty 90000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863527

Doručení: Po 23. 11.

Conrad Electronic

90000 W

4pólový

1000 V

Min.: 1

Násobky: 1

28 222,31 Kč^*

Siemens 3RT1364-6AE36 stykač 2 spínací kontakty, 2 rozpínací kontakty 110000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:2863528

Doručení: Út 3. 11.

121 Set(y)Conrad Electronic

110000 W

4pólový

1000 V

Min.: 1

Násobky: 1

41 938,02 Kč^*

Siemens 3RT1364-6AF36 stykač 2 spínací kontakty, 2 rozpínací kontakty 110000 W 1000 V s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:2863529

Doručení: Po 30. 11.

Conrad Electronic

110000 W

4pólový

1000 V

Min.: 1

Násobky: 1

41 938,02 Kč^*

Ke stažení

List technických údajů

List technických údajů 2863549 Siemens 3RT2016-1UB42 stykač 1 rozpínací kontakt 22 kW 690 V 9 A s varistorem Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863549 Siemens 3RT2016-1UB42 stykač 1 rozpínací kontakt 22 kW 690 V 9 A s varistorem Piece 1 ks

Popis

Výkonový stykač, AC-3e/AC-3, 9 a, 4 kW / 400 v, 3-pólový, DC 24 v, s integrovaným varistorem, pomocné kontakty: 1 NC, šroubový přípoj výkonový stykač SIRIUS 3RT2 pro spínání motorů.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Výkonové stykače 3RT2 řeší osvědčenou řadu 3RT1 (až 55 kW).
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
