Name: Siemens 3RT2016-1MB41-0KT0 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemen
Brand: Siemens
SKU: 1701813
Availability: BackOrder

Siemens Sirius stykač, model 3RT20, zobrazený zepředu s viditelnými připojovacími místy pro elektrické zapojení.

Otevřená rozvodná skříň s elektronickými komponenty vpředu. Přes deštěm polité okno je rozmazaně vidět zařízení venku.

Schéma elektrického zapojení zobrazuje různé elektrické komponenty, jako jsou stykače, pomocné spínače a propojovací díly s číslovanými popisy.

Schéma zapojení relé se svorkami cívky 'A1(+) A2', vstupy '1/L1 3/L2 5/L3', výstupy '2/T1 4/T2 6/T3', kontakty '13 14'.

Technický výkres relé se zobrazením detailních rozměrů, pohled shora, z boku a zezadu. Rozměry v milimetrech.

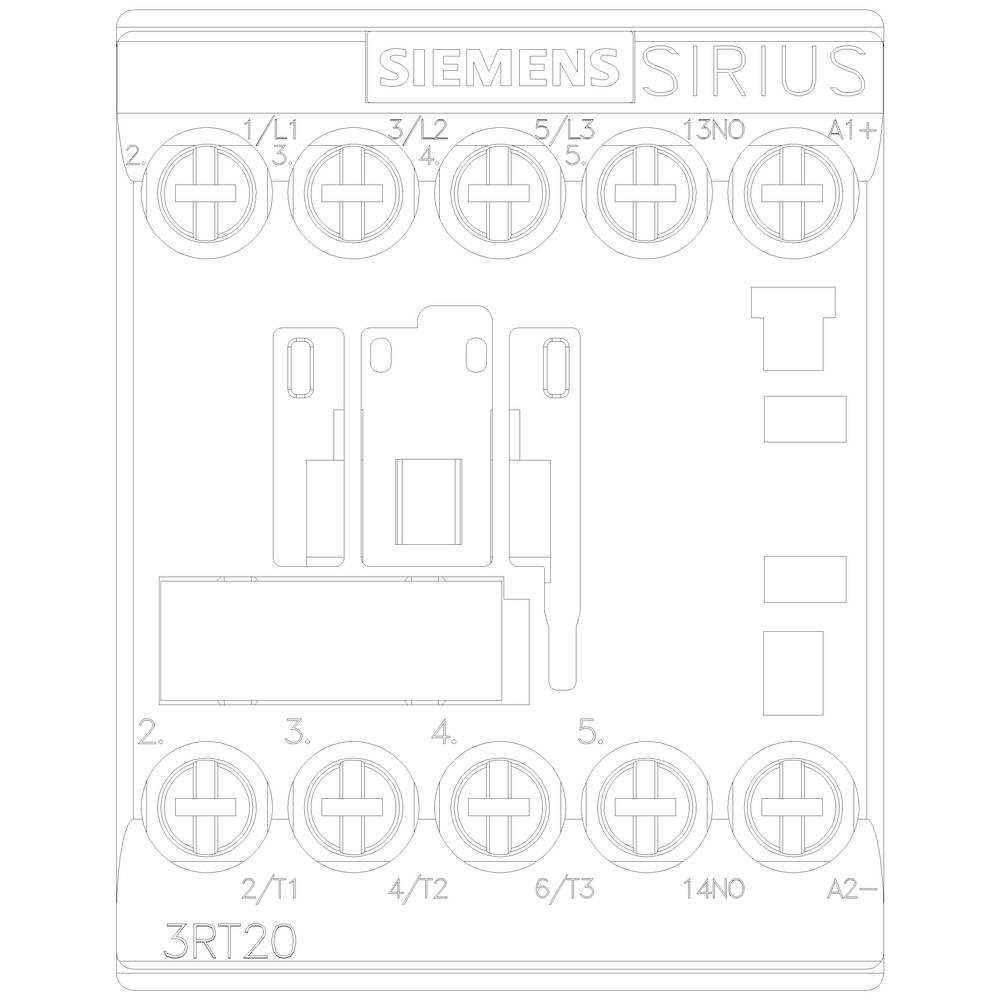

Obrázek stykače Siemens SIRIUS, model 3RT20, zobrazuje svorky a čísla svorek. Důležitá komponenta v elektrických řídicích systémech.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

4 kW

Připojení

šroubovací

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 225,00 Kč / kus)

1 225,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT2016-1MB41-0KT0

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 9 A

: 4 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 58 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Screw connection

: DC

: 8.5 A

: 3.67749375

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Kategorie produktu

Siemens 3RT2015-1AB01-1AA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1729542

Doručení: St 11. 11.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 545,00 Kč^*

Siemens 3RT2015-1AB01-2AA0 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Piece 1 ks

Objednací číslo:1682165

Doručení: St 11. 11.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 545,00 Kč^*

Siemens 3RT2015-1AB02 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1729543

Doručení: St 11. 11.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 385,00 Kč^*

Siemens 3RT2015-1AB02-1AA0 stykač 3 spínací kontakty 3 kW 690 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1700576

Doručení: St 11. 11.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 545,00 Kč^*

Siemens 3RT2015-1AB02-2AA0 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1686470

Doručení: St 11. 11.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 545,00 Kč^*

Siemens 3RT2015-1AD01 stykač 3 spínací kontakty 3 kW 690 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1729544

Doručení: St 11. 11.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 545,00 Kč^*

Siemens 3RT2015-1AD02 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1700577

Doručení: St 11. 11.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 545,00 Kč^*

Siemens 3RT2015-1AF01 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem 1 ks

Objednací číslo:1729545

Doručení: St 11. 11.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 385,00 Kč^*

Siemens 3RT2015-1AF02 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1729546

Doručení: St 11. 11.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 385,00 Kč^*

Siemens 3RT2015-1AG61 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730315

Doručení: St 11. 11.

Conrad Electronic

stykač

Min.: 1

Násobky: 1

1 595,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1701813 Siemens 3RT2016-1MB41-0KT0 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemen

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1701813 Siemens 3RT2016-1MB41-0KT0 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemen

Popis

Ochrana výkonu, AC-3 9 A, 4 kW / 400 V 1 S, 24 V/DC 0,85-1,85* US, 3pólový, velikosti S00, šroubovací koppelschutz SIRIUS 3RT2 pro spínání motory a pomocných a řídících obvodů, speciálně navržen pro přímé připojení na elektronické řízení. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
