Siemens 3RT1374-6AR36 stykač 2 spínací kontakty, 2 rozpínací kontakty 160000 W 1000 V s pomocným kontaktem Vhodné pro zn

EAN:
Označení výrobce:
Objednací číslo:

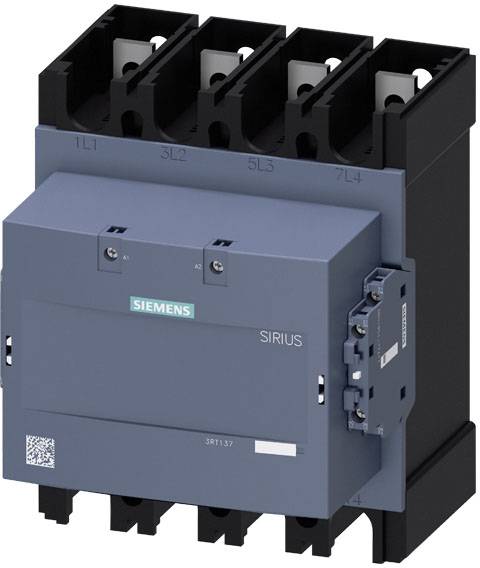

Elektrický spínač se třemi svorkami, logo Siemens uprostřed, šedé pouzdro. Model pro průmyslové aplikace.

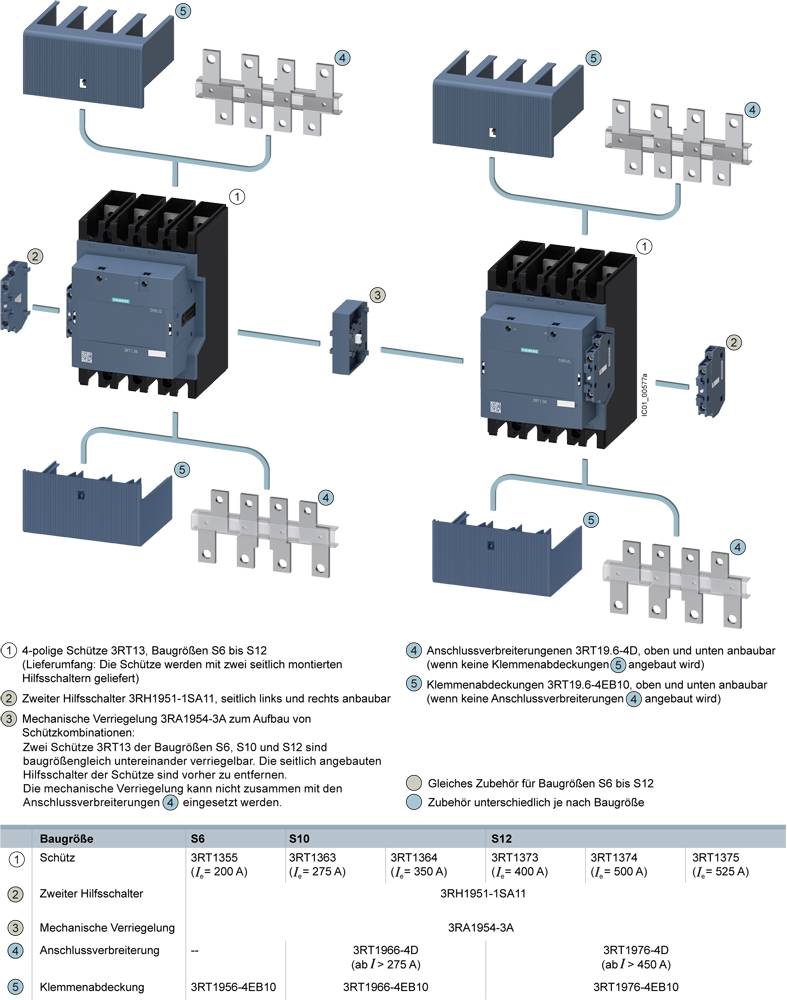

'Obrázek ukazuje elektrické spínače s možnostmi příslušenství a doplňků. Obsahuje katalogová čísla a vizuální návod k instalaci.'

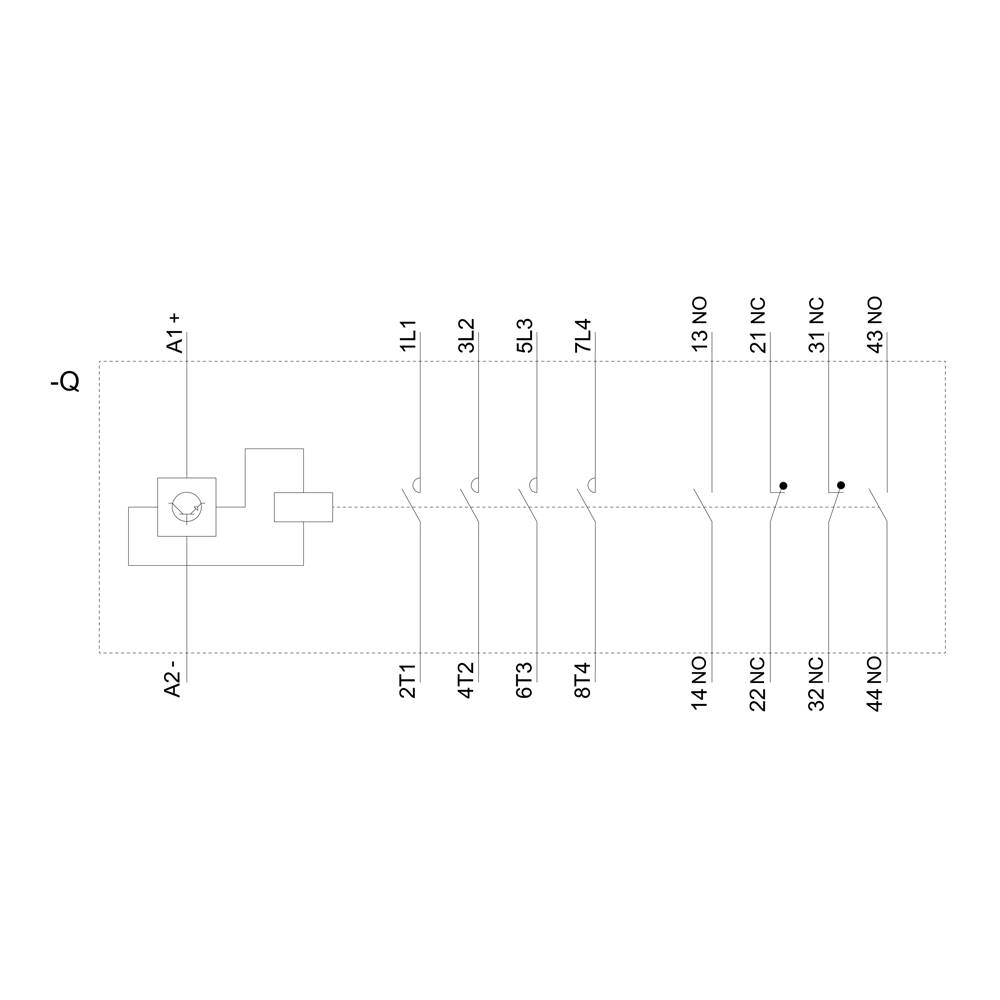

Elektrický schéma zapojení s šesti spínači, očíslovanými od 1L1 do 43 NO. Zobrazeny spoje a kontakty elektrického obvodu.

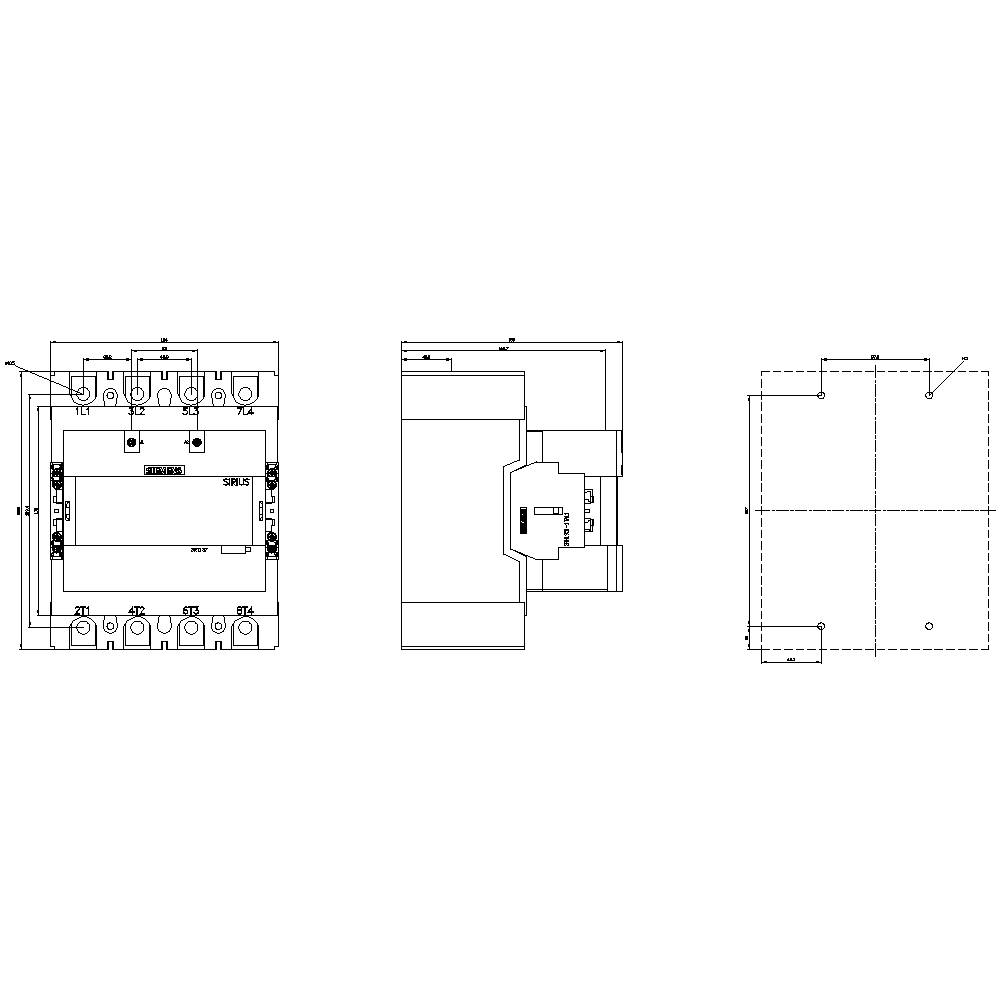

Technický výkres elektrického spínače. Detailní přední, boční a horní pohled s označeními a rozměry.
1/4
Ilustrační obrázek
Kategorie produktu
stykač
Počet pólů
4pólový
Jmenovité napětí
1000 V
Výkon
160000 W
Připojení
šroubovací
lištová přípojka
Datasheety: (PDF)
Doručení: Po 30. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
54 417,36 Kč
3
2% = 3 983,37 Kč
53 089,57 Kč
5
3% = 9 278,15 Kč
52 561,73 Kč
10
4% = 22 093,50 Kč
52 208,01 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (54 417,36 Kč / kus)
54 417,36 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Technické parametry

  • Počet spínacích kontaktů / na stykač / pro pomocné kontakty: 2
  • Počet spínacích kontaktů / hlavních kontaktů: 4
  • Počet spínacích kontaktů / pro pomocné kontakty: 2
  • Počet spínacích kontaktů / pro pomocné kontakty / montovatelná: 2
  • Počet spínacích kontaktů / pro pomocné kontakty / okamžité spínání: 2
  • Počet rozpínacích kontaktů / na stykač / pro pomocné kontakty: 2
  • Počet rozpínacích kontaktů / pro pomocné kontakty: 2
  • Počet rozpínacích kontaktů / pro pomocné kontakty / montovatelné: 2
  • Počet rozpínacích kontaktů / pro pomocné kontakty / okamžité spínání: 2
  • Provozní proud při AC-1 / při 400 v / při okolní teplotě 40 °C: 500 a
  • Provozní proud při AC-3 / při 400 v: 305 A.
  • Utahovací výkon magnetické cívky při DC: 600 W.
  • Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 1x (18... 14), 2x (18... Návrh 14)
  • Nadmořská výška / maximální výška umístění: 2000 m.
  • Sériové zapojení: Ano
  • Ochrana proti dotyku zepředu: Bezpečná při vertikálním kontaktu zepředu s rámovou svorkou/krytem
  • Izolační napětí hlavního proudu při stupni znečištění 3: 1000 V.
  • Kontakt se zrcátkem: Ano
  • Ochrana: Přední strana IP20 s krytem
  • Odolnost proti rázovému napětí hlavního obvodu: 8 kV
  • Rozšíření výrobku / pomocný spínač: Ano
Kategorie produktu

stykač

Typ

3RT1374-6AR36

Konstrukční velikost

S12

Počet pólů

4pólový

Typ kontaktu

2 spínací kontakty

2 rozpínací kontakty

Pomocný kontakt

2 spínací kontakty

Jmenovité napětí

1000 V

Řídicí napětí (min.)

250 V/AC

250 V/DC

Řídicí napětí (max.)

500 V/AC

500 V/DC

Rozsah řídicího napětí

250, 250 - 500, 500 V/AC, V/DC

Max. spínací výkon

160000 W

Konstantní proud (max.)

500 A

160000 W

Vhodné pro značku

Siemens

vhodné pro sérii

Siemens Sirius

Vlastnosti

s pomocným kontaktem

Druh montáže

upevnění pomocí šroubů

Připojení

šroubovací

lištová přípojka

Reakční doba

80 ms

Čas rozpadu

60 ms

IP00

Min. teplota

-40 °C

Max. teplota

+60 °C

Šířka

184 mm

V

225 mm

Hloubka

180 mm

Rozm.

(š x v x h) 184 x 225 x 180 mm

Obsah

1 ks

Splňuje RoHS

ano

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2863539 Siemens 3RT1374-6AR36 stykač 2 spínací kontakty, 2 rozpínací kontakty 160000 W 1000 V s pomocným kontaktem Vhodné pro zn

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863539 Siemens 3RT1374-6AR36 stykač 2 spínací kontakty, 2 rozpínací kontakty 160000 W 1000 V s pomocným kontaktem Vhodné pro zn

Popis

Ochrana, AC-1, 500 a/400 v/40 °C, S12, 4-pólový, AC/DC 250 - 500 v, 2S+2 NC, přípojná lišta/šroubové připojení jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

  • Upozornění
    V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
