Name: Siemens 3RT1064-6NB36 stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens
Brand: Siemens
SKU: 1744964
Availability: BackOrder

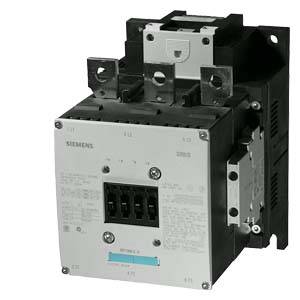

Siemensovo stykačové relé s několika svorkami, používané pro řízení elektrických obvodů.

Průmyslový stroj s otevřeným rozváděčem odhaluje elektronické komponenty, zatímco v pozadí jsou skrze vlhké sklo viditelná výrobní zařízení.

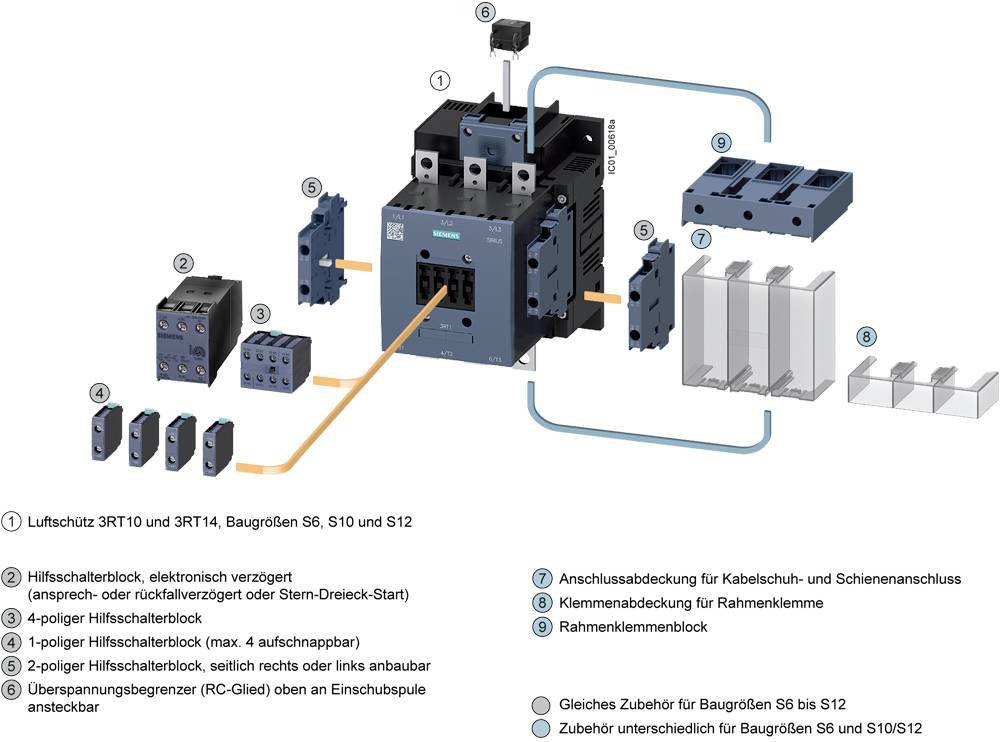

Diagram vzduchem chlazeného stykače 3RT10 a 3RT14, velikostí S6, S10 a S12. Zobrazuje připojení a detaily příslušenství.

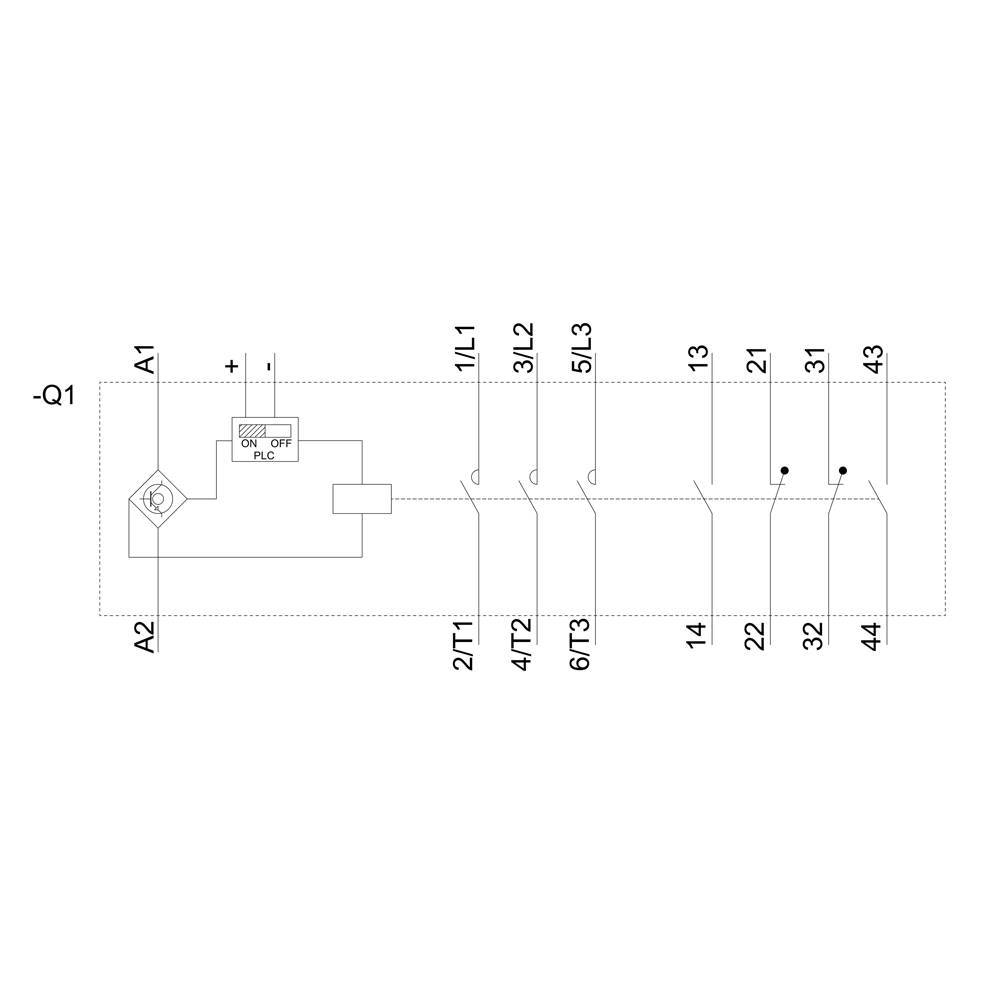

Schéma zapojení zobrazuje relé s připojením na svorky A1 a A2 a šesti spínacími body 1L1, 3L2, 5L3, 13, 21, 31. Komponenty jsou očíslovány.

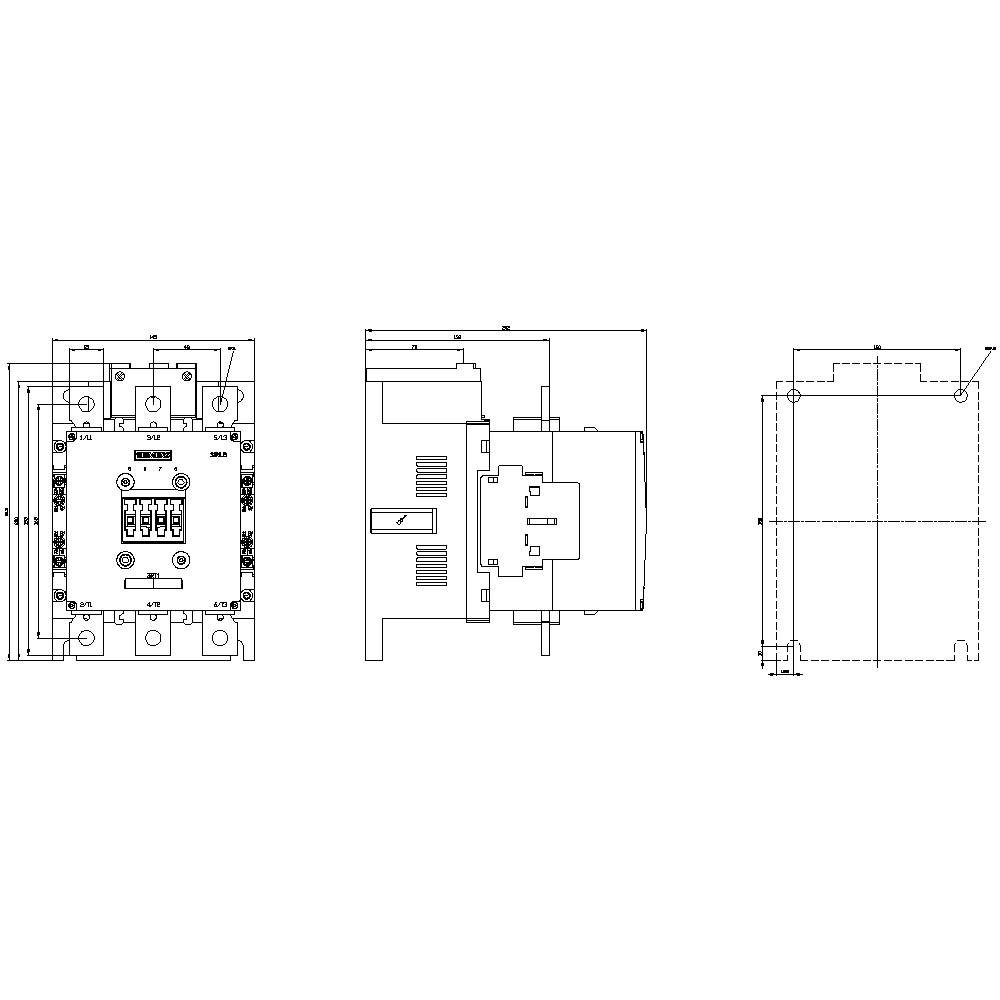

Technický výkres elektrického spínače s předním, bočním a horním pohledem. Zobrazuje detaily zapojení a upevnění.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Výkon

110 kW

Připojení

lištová přípojka

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (31 040,50 Kč / kus)

31 040,50 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 240 mm²

Kategorie produktu: stykač

Typ: 3RT1064-6NB36

Konstrukční velikost: S10

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Řídicí napětí (min.): 21 V/DC

Řídicí napětí (max.): 27.3 V/DC

Rozsah řídicího napětí: 21 - 27.3 V/DC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 225 A

: 110 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 145 mm

V: 210 mm

Hloubka: 202 mm

Rozm.: (š x v x h) 145 x 210 x 202 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 110 kW

: 3

: 2

: 2

: 225 A

: 275 A

: 21-27.3 V

: 21-27.3 V

: 21-27.3 V

: Rail connection

: AC/DC

: 195 A

: 110 kW

: 110.325

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Siemens 3RT1064-2AB36 stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1744943

Doručení: Pá 13. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AD36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1744944

Doručení: Pá 13. 11.

Conrad Electronic

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AF36 stykač 3 spínací kontakty 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744945

Doručení: St 4. 11.

Conrad Electronic

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AM36 stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744946

Doručení: Pá 13. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AP36 stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702459

Doručení: Po 9. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

21 037,19 Kč^*

Siemens 3RT1064-2AR36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744947

Doručení: Pá 13. 11.

Conrad Electronic

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AS36 stykač 3 spínací kontakty 110 kW 1000 V/AC S elektronikou s velkým měřicím dosahem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744948

Doručení: Po 2. 11.

86 KsConrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AT36 stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744949

Doručení: Pá 13. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AU36 stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702460

Doručení: Pá 13. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Siemens 3RT1064-2AV36 stykač 3 spínací kontakty 110 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744950

Doručení: Po 9. 11.

Conrad Electronic

110 kW

Min.: 1

Násobky: 1

27 533,06 Kč^*

Ke stažení

List technických údajů

List technických údajů 1744964 Siemens 3RT1064-6NB36 stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744964 Siemens 3RT1064-6NB36 stykač 3 spínací kontakty 110 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens

Popis

Ochrana výkonu, AC-3 225 A, 110 kW / 400 V AC (50 - 60 Hz) / DC ovládání UC 21-27,3 V pomocné kontakty 2 NO + 2 NC, 3pólový, velikosti S10 lišta přípojky: elektronicky s PLC rozhraní DC 24 V šroubové připojení ochrana výkonu SIRIUS 3RT1 pro spínání motory. Které stykače 3RT1 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Můžete s AC nebo DC stisknout, některé varianty mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
