Name: Siemens 3RT1056-6AB36 stykač 3 spínací kontakty 90 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1744922
Availability: BackOrder

Modrý Siemens stykač pro průmyslové aplikace s otevřenými elektrickými kontakty a výrobním číslem na přední straně.

Rozvodná skříň s otevřenými elektrickými okruhy; venku prší. Technika v popředí, déšť na okenní tabuli v pozadí.

Obrázek zobrazuje protivzdušný obranný systém s příslušenstvím: elektronické zpoždění, kabelové připojení, kryt svorek a pomocné spínací moduly.

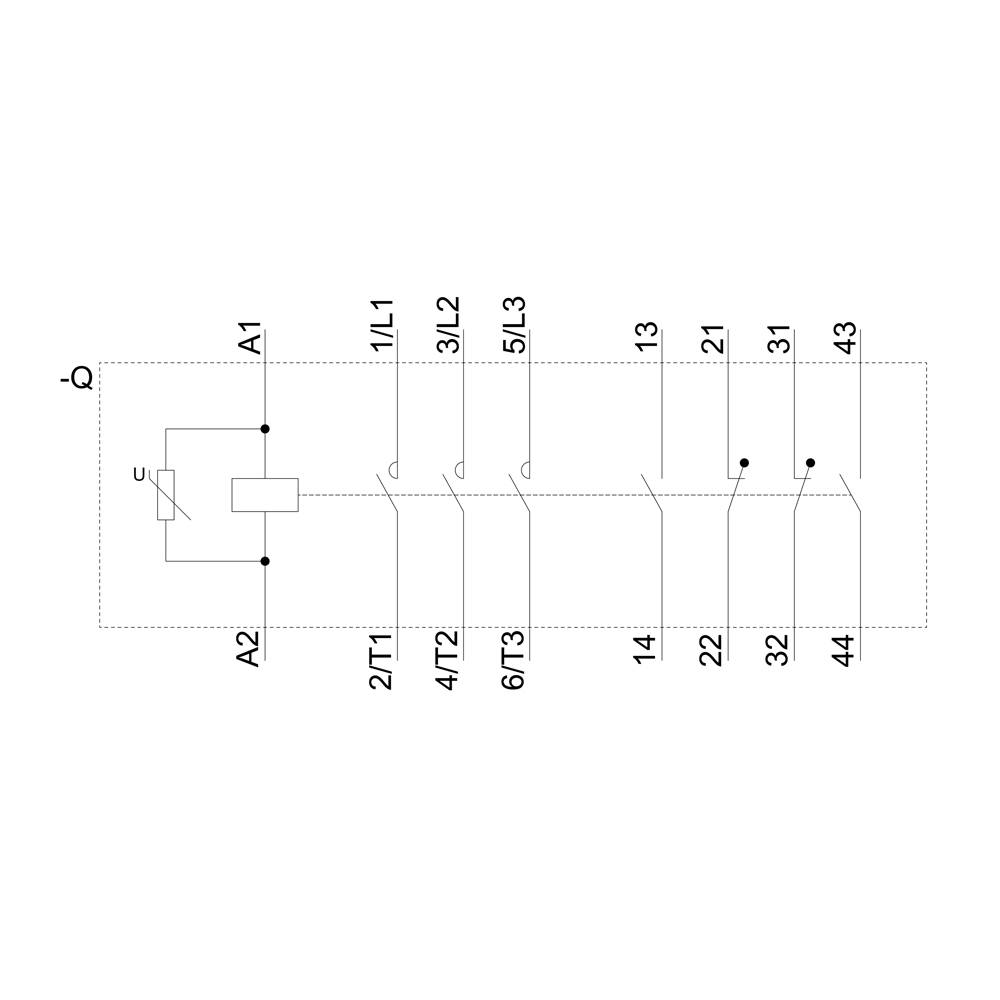

Schéma zapojení relé s přípoji: A1, A2, 1L1, 3L2, 5L3, 1/T1, 4/T2, 6/T3, 13, 14, 21, 22, 31, 32, 43, 44.

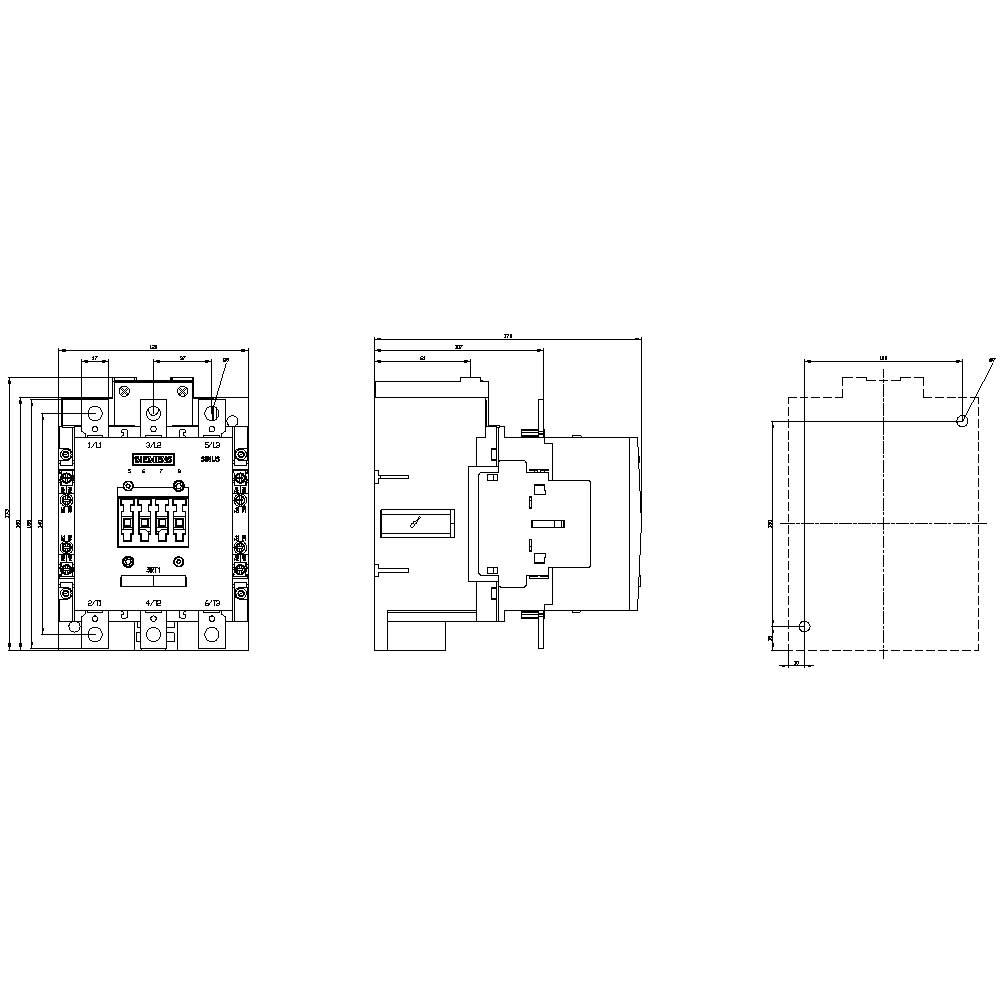

Technický výkres spínače. Zobrazuje přední, boční a horní pohled s rozměry a elektrickými přípojkami.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Výkon

90 kW

Připojení

lištová přípojka

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (29 705,00 Kč / kus)

29 705,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 120 mm²

Kategorie produktu: stykač

Typ: 3RT1056-6AB36

Konstrukční velikost: S6

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Řídicí napětí (min.): 23 V/DC

Řídicí napětí (max.): 26 V/DC

Rozsah řídicího napětí: 23 - 26 V/DC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 185 A

: 90 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: upevnění pomocí šroubů

Připojení: lištová přípojka

Mechanická životnost: 10000000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 120 mm

V: 172 mm

Hloubka: 170 mm

Rozm.: (š x v x h) 120 x 172 x 170 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 90 kW

: 3

: 2

: 2

: 185 A

: 215 A

: 23-26 V

: 23-26 V

: 23-26 V

: Rail connection

: AC/DC

: 160 A

: 90 kW

: 110.325

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Výkon

Siemens 3RT1054-1AB36 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747305

Doručení: St 11. 11.

Conrad Electronic

55 kW

Min.: 1

Násobky: 1

20 679,00 Kč^*

Siemens 3RT1054-1AD36 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747306

Doručení: St 25. 11.

Conrad Electronic

55 kW

Min.: 1

Násobky: 1

19 245,00 Kč^*

Siemens 3RT1054-1AM36 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747308

Doručení: St 25. 11.

Conrad Electronic

55 kW

Min.: 1

Násobky: 1

19 245,00 Kč^*

Siemens 3RT1054-1AP30 stykač 3 spínací kontakty 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747309

Doručení: Čt 19. 11.

Conrad Electronic

Min.: 1

Násobky: 1

19 245,00 Kč^*

Siemens 3RT1054-1AP36-3PA0 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Piece 1 ks

Objednací číslo:1684580

Doručení: Po 9. 11.

124 KsConrad Electronic

55 kW

Min.: 1

Násobky: 1

20 149,00 Kč^*

Siemens 3RT1054-1AR36 stykač 3 spínací kontakty 55 kW 1000 V/AC S elektronikou s velkým měřicím dosahem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699216

Doručení: St 11. 11.

Conrad Electronic

55 kW

Min.: 1

Násobky: 1

19 245,00 Kč^*

Siemens 3RT1054-1AS36 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747311

Doručení: Po 9. 11.

93 KsConrad Electronic

55 kW

Min.: 1

Násobky: 1

19 245,00 Kč^*

Siemens 3RT1054-1AT36 stykač 3 spínací kontakty 55 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1750316

Doručení: St 25. 11.

Conrad Electronic

55 kW

Min.: 1

Násobky: 1

19 245,00 Kč^*

Siemens 3RT1054-1AU36 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1701888

Doručení: St 25. 11.

Conrad Electronic

Min.: 1

Násobky: 1

19 245,00 Kč^*

Siemens 3RT1054-1AV36 stykač 3 spínací kontakty 55 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747312

Doručení: Po 30. 11.

Conrad Electronic

55 kW

Min.: 1

Násobky: 1

19 245,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1744922 Siemens 3RT1056-6AB36 stykač 3 spínací kontakty 90 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744922 Siemens 3RT1056-6AB36 stykač 3 spínací kontakty 90 kW 1000 V/AC Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana výkonu, AC-3 185 A, 90 kW / 400 V AC (50 - 60 Hz) / DC ovládání UC 23-26 V pomocné kontakty 2 NO + 2 NC, 3pólový, velikosti S6 lišta přípojky: konvenční šroubové připojení ochrana výkonu SIRIUS 3RT1 pro spínání motory. Které stykače 3RT1 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Které stykače nabízí pro každou aplikaci vhodnou připojení k ovládání (přímo nebo pomocí PLC). Předem namontované pomocný snižují složitost vašeho stavebnicové konstrukci. Které stykače 3RT1 jsou klimatizační pevně, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu. Můžete s AC nebo DC stisknout, některé varianty mají široký rozsah napětí a PLC řídícím vstupem. V haupstromkreis lze zařízení přes lišty nebo rámečky. Pro Hilfs a řídicí obvod je celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Pro tyto stykače existují široká řada příslušenství, jako např. zapojení stavebnice, které náročnost zapojení, pomocný nebo kryt svorky. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
