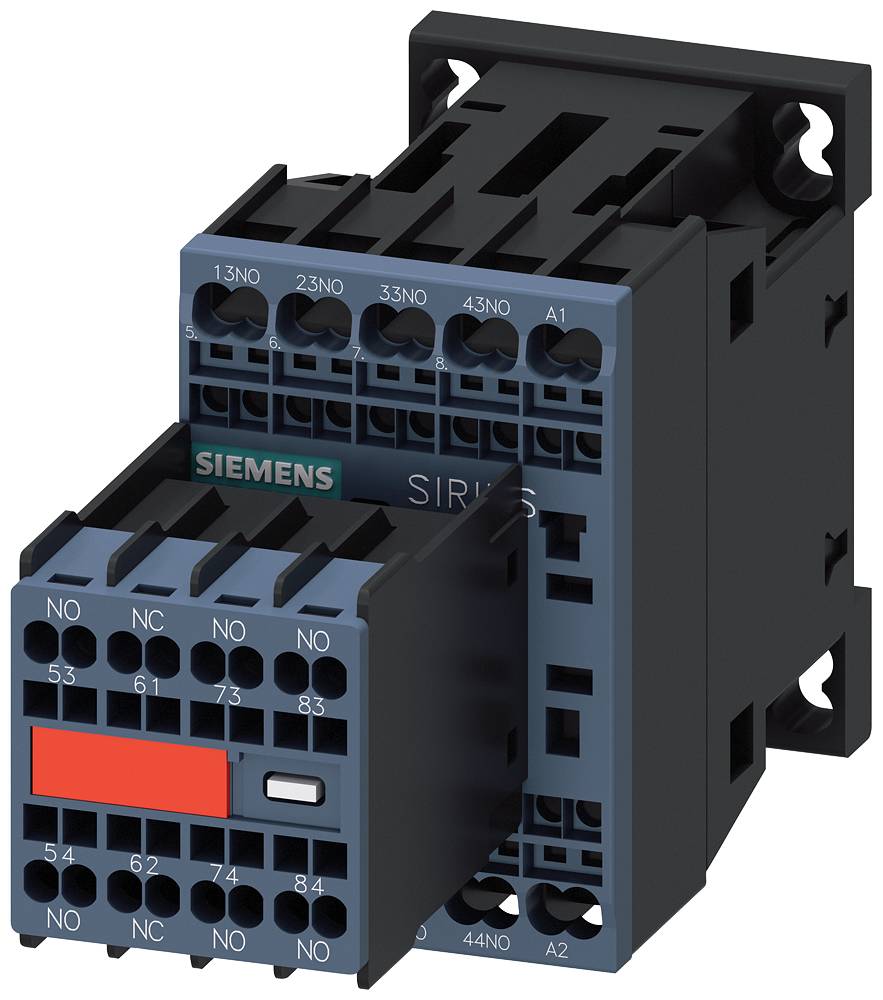

Name: Siemens 3RH2271-2BB40 pomocný stykač 4 W Vhodné pro značku (relé): Siemens Single 1 ks
Brand: Siemens
SKU: 2862358
Availability: BackOrder

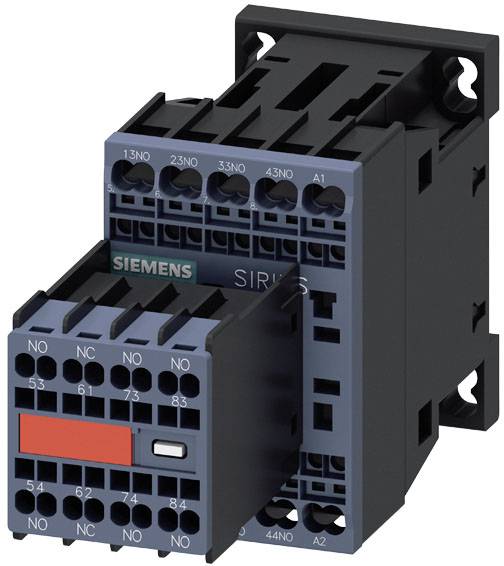

Na obrázku je zobrazen stykač Siemens SIRIUS, elektrické spínací zařízení používané v průmyslových aplikacích pro řízení motorů.

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Výkon

4 W

Připojení

přípojka s pružinovým protitahem

Druh obalu

Single

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 665,00 Kč / kus)

2 665,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Podíl rozjíždějících vozidel / u vyšších požadavků: 73Podíl rozjíždějících vozidel / nižší požadavky: 40Utahovací výkon / magnetická cívka / při DC: 4 W.Přídržný výkon / magnetická cívka / při DC: 4 W.Nadmořská výška / maximální výška nad mořem: 2000 m.Provedení nástavce pojistky / pro ochranu proti zkratu pomocného spínače / požadováno: Pojistka GL/gG: 10 A.Ochrana proti dotyku / zepředu: Bezpečné pro dotek při svislém dotyku zepředuMontážní poloha: Při svislé montážní rovině +/- 180° otočná, při svislé montážní rovině +/- 22,5° sklopná dopředu a dozaduSpínací frekvence / při AC-12 / maximálně [1/h]: 1000Spínací frekvence / při AC-14 / maximálně [1/h]: 1000Spínací frekvence / při AC-15 / maximálně [1/h]: 1000Spínací frekvence / při DC-12 / maximálně [1/h]: 1000Spínací frekvence / při DC-13 / maximálně [1/h]: 1000Funkce výrobku / nucené vedení: AnoOblast použití: Pro spínání řídicích signálů v obvodu řídicího prouduImpulsní výdržné napětí: 6 kVStupeň znečištění: 3Provedení jističe / pro ochranu proti zkratu pomocného proudového obvodu / až 230 v: Charakteristika C: 6 a; 0,4 kATypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... Návrh 12)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 4 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / bez zpracování kabelů: 2x (0,5... 2,5 m²)

Druh obalu: Single

Kategorie produktu: pomocný stykač

Typ: 3RH2271-2BB40

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 7 spínacích kontaktů
1 rozpínací kontakt

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

: 4 W

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

Reakční doba: 13 ms

Čas rozpadu: 100 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 121 mm

Rozm.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2862358 Siemens 3RH2271-2BB40 pomocný stykač 4 W Vhodné pro značku (relé): Siemens Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862358 Siemens 3RH2271-2BB40 pomocný stykač 4 W Vhodné pro značku (relé): Siemens Single 1 ks

Popis

Pomocný stykač SIRIUS 3RH2 pro spínání řídicích signálů v obvodu, 7 s + 1 NC, 24 v DC, konstrukční velikost S00, připojení s pružinovým protitahem, pomocný spínač pro stykačPomocné ochranné zařízení SIRIUS 3RH2 má standardní označení připojení a spolehlivou a časově úspornou připojovací techniku. Díky rozmanitému výstupu je možné současné spínání více pomocných obvodů. Všechny kontakty jsou k dispozici s nuceným vedením pro aplikace spojené s bezpečností také jako varianty SUVA. Pomocné stykače jsou klimaticky testované, mají vysokou kontaktní spolehlivost a jsou vhodné pro celosvětové použití díky odpovídající registraci (např. IEC A UL/CSA).Jsou k dispozici v AC nebo DC ovládání a jsou k dispozici s technologií šroubových nebo pružinových svorek. Základní provedení pomocného stykače je 4-pólový a lze jej pomocí přichytávného spínače rozšířit až na 8 póly.Rozsáhlé příslušenství stykače 3RT2 pro konstrukční velikosti S00 až S3 lze použít i pro pomocné stykače 3RH2.Stykač 3RH2 řeší osvědčenou řadu 3RH1.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
