Name: Siemens 3RA2417-8XH31-2BB4 kombinace hvězda-trojúhelník 3 spínací kontakty 11 kW 690 V/AC Vhodné pro značku (relé): Siem
Brand: Siemens
SKU: 1748738
Availability: BackOrder

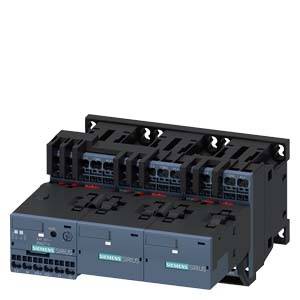

Elektrická komponenta společnosti Siemens s několika připojovacími svorkami, vhodná pro řízení nebo distribuci elektrických signálů.

Osoba vede dřevěnou desku skrz kotoučovou pilu, přičemž piliny létají do vzduchu.

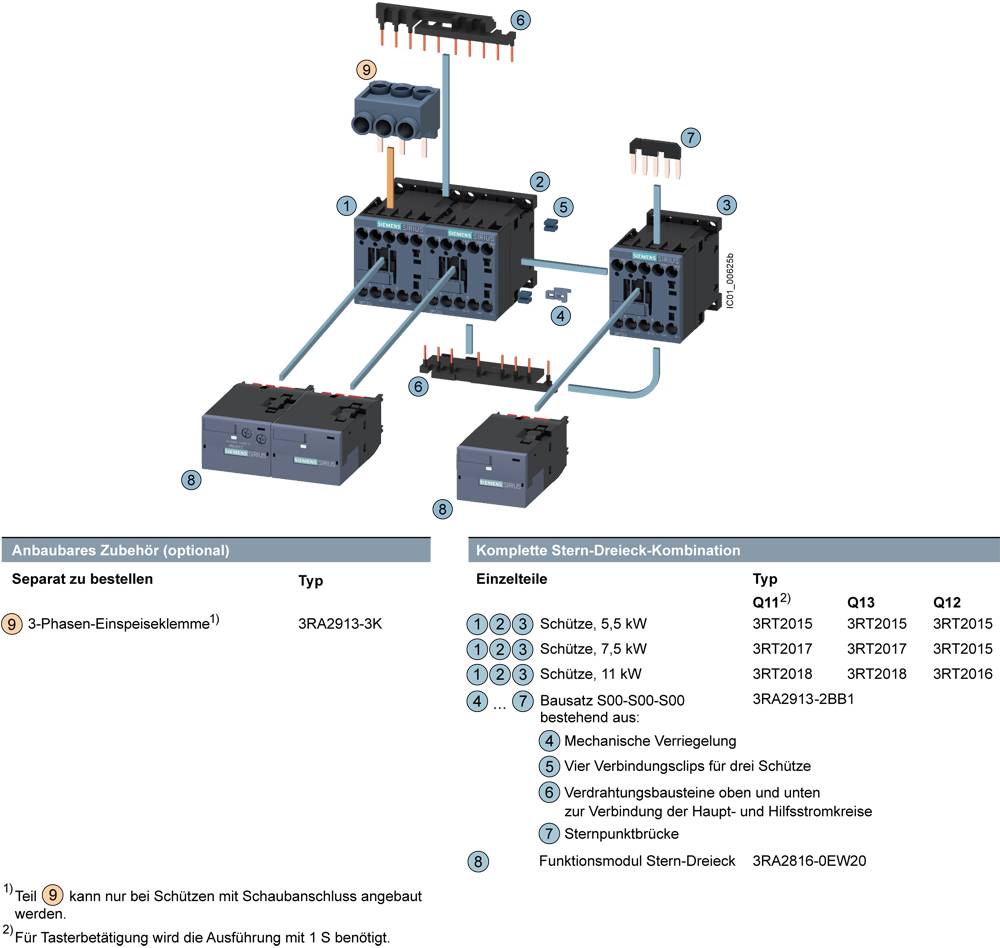

Schéma zapojení proudového trojúhelníku: zobrazuje svorky a polohy stykačů, pojistek a příslušenství. Kompletní vedení vodičů znázorněno.

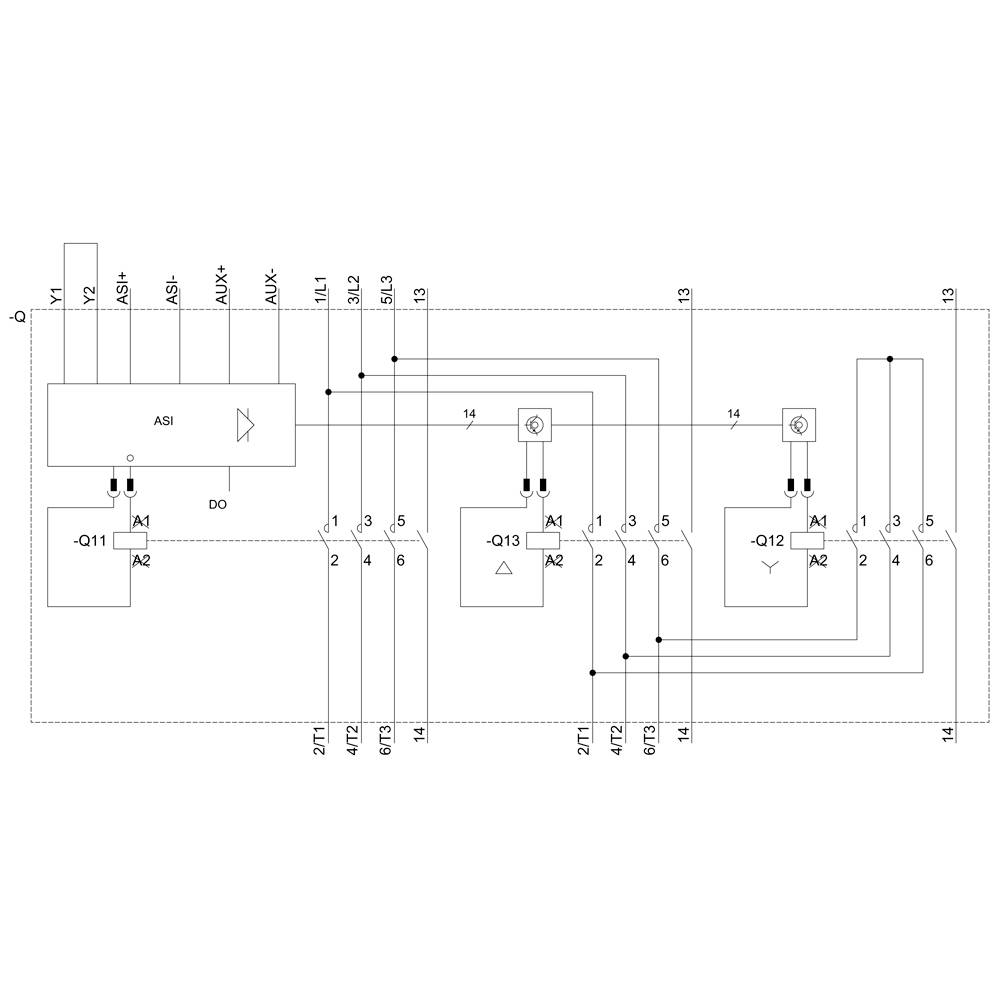

Schéma elektrického řídicího systému s relé Q11, Q12 a Q13. Spoje zobrazují vstupní a výstupní body.

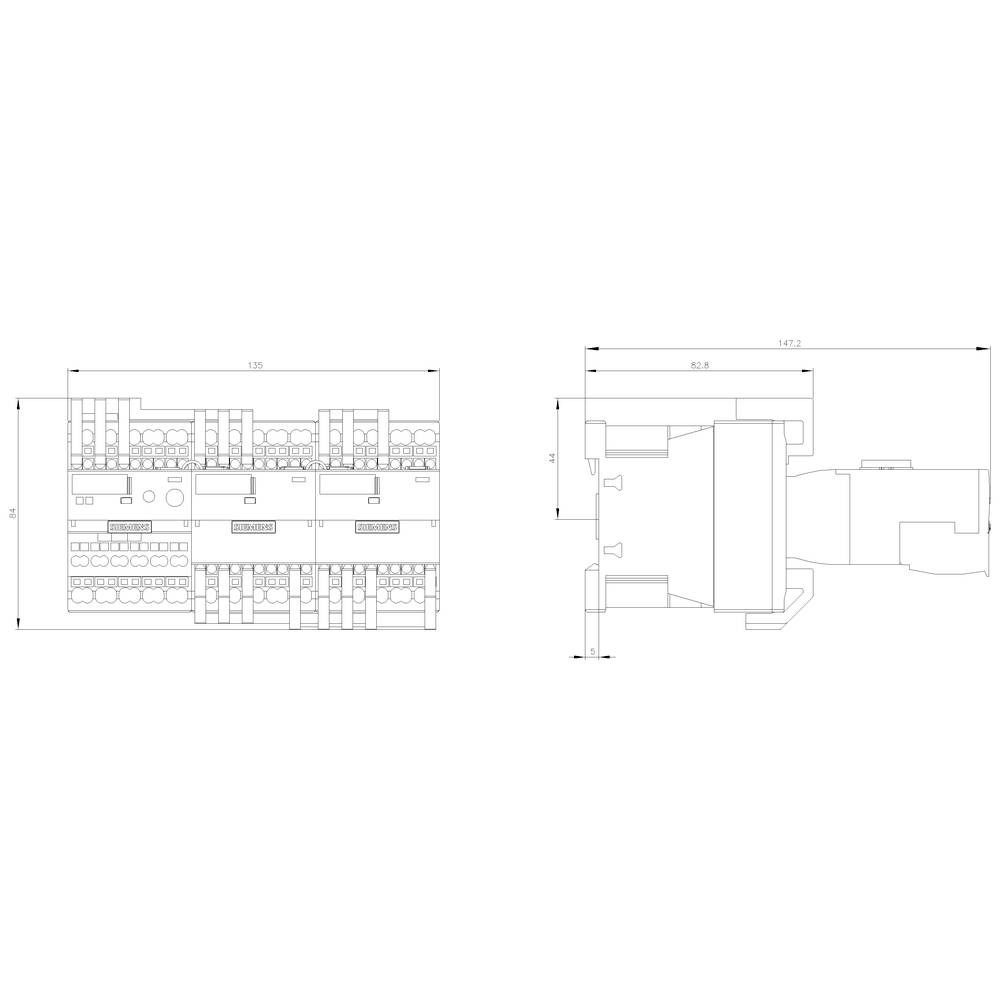

Technický výkres elektronického modulu s pohledem zepředu a z boku. Rozměry jsou uvedeny v milimetrech.

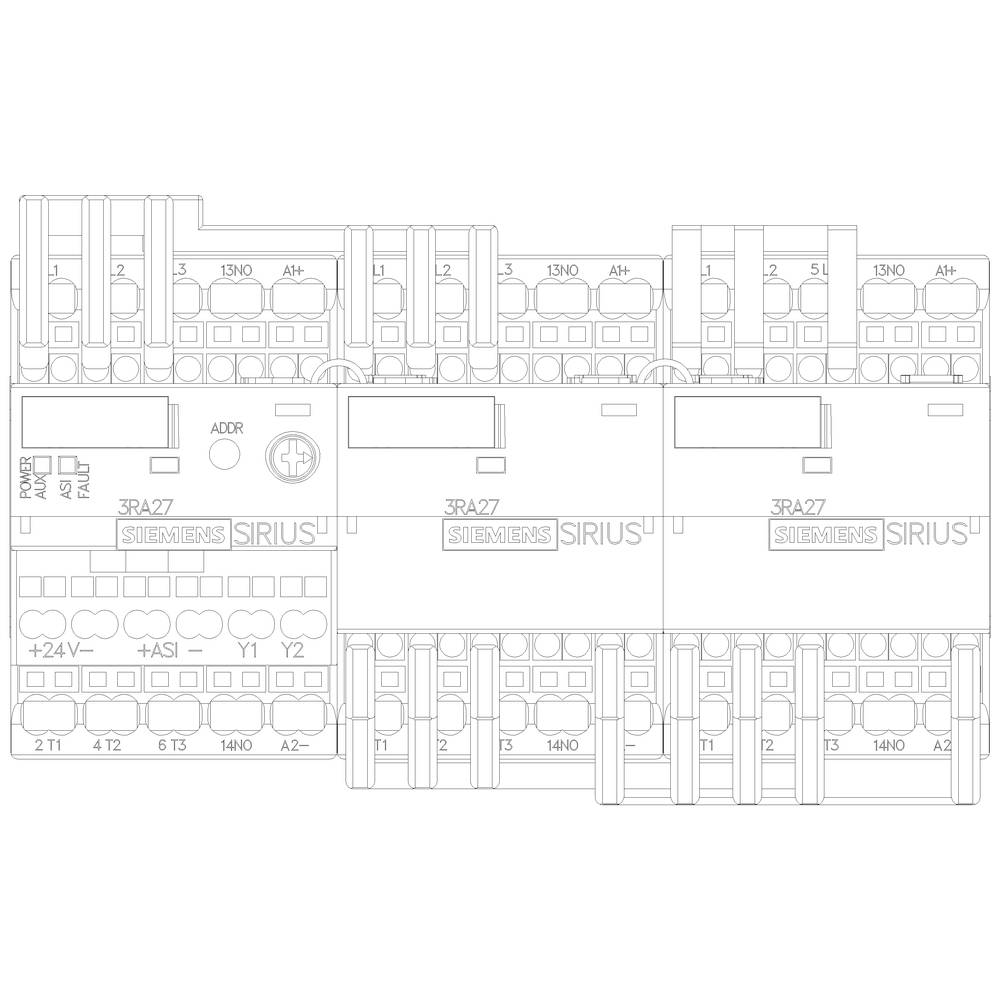

Výkres elektrického spínacího modulu s několika svorkami a popiskami. Hlavní komponenta je označena '3RA27'.

1/6

Ilustrační obrázek

Kategorie produktu

kombinace hvězda-trojúhelník

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

11 kW

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

Doručení: Po 23. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (11 924,79 Kč / kus)

13 582,64 Kč

-12 %

11 924,79 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Kombinace hvězda-trojúhelník s ASI AC3, 11 kW / 400 V DC2 4V, 3pólová S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: kombinace hvězda-trojúhelník

Typ: 3RA2417-8XH31-2BB4

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Spínací napětí (max.): 690 V/AC

: 11 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 135 mm

V: 84 mm

Hloubka: 145 mm

Rozm.: (š x v x h) 135 x 84 x 145 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Star-delta contactor

: 11 kW

: 3

: 0

: 25 A

: IP20

: Spring clamp connection

: DC

: Other

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Počet pólů

Kategorie produktu

Jmenovité napětí

Zatěžovací proud

Siemens 3RA2315-8XB30-1AB0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744500

Doručení: Čt 5. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-1AF0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1704758

Doručení: Čt 5. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 417,36 Kč^*

Siemens 3RA2315-8XB30-1AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744501

Doručení: Čt 5. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-1AK6 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699327

Doručení: Čt 5. 11.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-1AP0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702108

Doručení: St 4. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699328

Doručení: St 4. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 524,79 Kč^*

Siemens 3RA2315-8XB30-1BW4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1699329

Doručení: Čt 5. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 524,79 Kč^*

Siemens 3RA2315-8XB30-2AB0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744502

Doručení: Čt 5. 11.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-2AF0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744503

Doručení: Čt 5. 11.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RA2315-8XB30-2AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744504

Doručení: Čt 5. 11.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Ke stažení

List technických údajů

List technických údajů 1748738 Siemens 3RA2417-8XH31-2BB4 kombinace hvězda-trojúhelník 3 spínací kontakty 11 kW 690 V/AC Vhodné pro značku (relé): Siem

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1748738 Siemens 3RA2417-8XH31-2BB4 kombinace hvězda-trojúhelník 3 spínací kontakty 11 kW 690 V/AC Vhodné pro značku (relé): Siem

Popis

Kombinace hvězda-trojúhelník AS-i AC-3, 11 kW/400 V, DC 24 V, 3pólový, velikosti S00 Pružinová spojka elektrické a mechanické zablokování 3 S integruje kombinace hvězda-trojúhelník SIRIUS 3RA24 k šetrnému funkce třífázových asynchronních motorů. Díky kombinace hvězda-trojúhelník 3RA24 je testovaná a výrobcem předmontovaná kombinace tři chrání 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky zajištěno. To navíc obsahuje funkční modul s integrovanou řídicí logika a nastavení času nahradí kompletní zapojení v řídicí obvod. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Je kombinací Stern-Dreick 3RA24 jsou s AC a DC ovládací do velikosti S00 až S3. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu nebo šroubové upevnění. Navíc jsou variantami připojení k IO-Link nebo AS interface. To příslušenství stykače 3RT2 je fotografovat pro všechny velikosti a může se použít také pro ochranný kombinací. Díky kombinace hvězda-trojúhelník 3RA24 uvolnění osvědčená konstrukční řady 3RA14. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
