Schneider Electric LC1E3810M5 stykač 3 spínací kontakty 18.5 kW s pomocným kontaktem Single 1 ks

EAN:
Označení výrobce:
Objednací číslo:

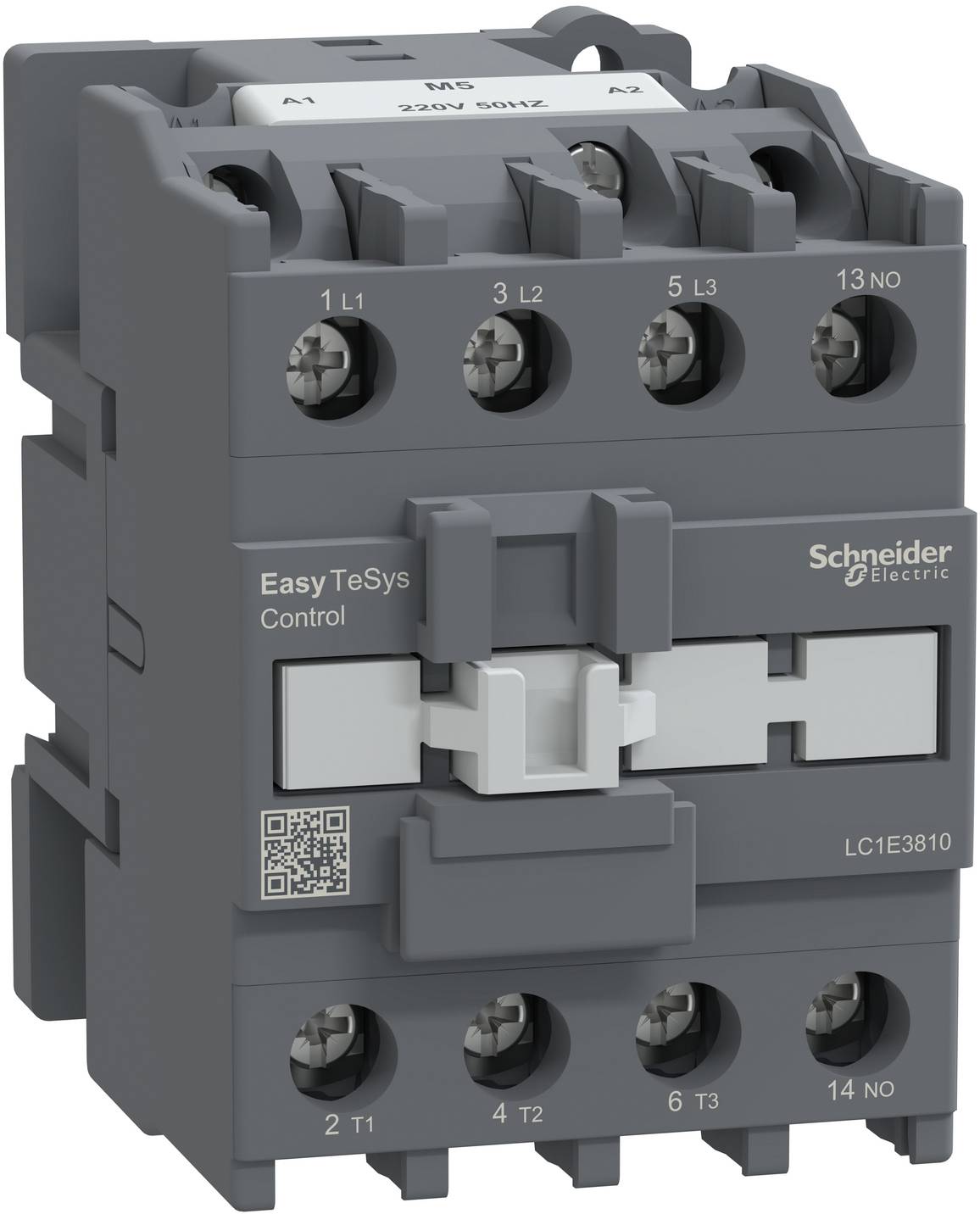

Schneider Electric LC1E3810M5 stykač 3 spínací kontakty 18.5 kW s pomocným kontaktem Single 1 ks-0
Kategorie produktu
stykač
Počet pólů
3pólový
Výkon
18.5 kW
Připojení
šroubová svorka
Druh obalu
Single
Datasheety: (PDF)
Doručení: St 4. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (3 073,55 Kč / kus)
3 511,57 Kč
-12 %
3 073,55 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Technické parametry

  • Typ připojení hlavního proudu: Šroubové připojení
  • Počet pomocných kontaktů jako spínač: 1
  • Počet pomocných kontaktů jako rozpínač: 0
  • Počet spínacích kontaktů jako hlavní kontakty: 3
  • Počet rozpínacích kontaktů: 0
  • Jmenovitý provozní výkon při AC-3, 400 v: 18.5 kW
  • Jmenovitý provozní proud IE při AC-1, 400 v: 50 A.
  • Jmenovitý provozní proud IE při AC-3, 400 v: 38 A.
  • Jmenovitý napájecí napětí AC 50 Hz: 220-220 V.
  • Provozní napětí AC 50 Hz: 690-690 V.
  • Provozní napětí AC 60 Hz: 690-690 V.
  • Vhodné pro sériové zapojení: ne
  • Způsob ovládání: AC
Druh obalu

Single

Kategorie produktu

stykač

Typ

LC1E3810M5

Počet pólů

3pólový

Typ kontaktu

3 spínací kontakty

Pomocný kontakt

1 spínací kontakt

Řídicí napětí (min.)

220 V/AC

Řídicí napětí (max.)

220 V/AC

Rozsah řídicího napětí

220 - 220 V/AC

Spínací napětí (max.)

690 V/AC

Konstantní proud (max.)

50 A

18.5 kW

Vlastnosti

s pomocným kontaktem

Druh montáže

montážní lišta

Připojení

šroubová svorka

Min. teplota

-5 °C

Max. teplota

55 °C

Šířka

56 mm

V

84 mm

Hloubka

86 mm

Rozm.

(š x v x h) 56 x 84 x 86 mm

Obsah

1 ks

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3755104 Schneider Electric LC1E3810M5 stykač 3 spínací kontakty 18.5 kW s pomocným kontaktem Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3755104 Schneider Electric LC1E3810M5 stykač 3 spínací kontakty 18.5 kW s pomocným kontaktem Single 1 ks

Popis

Easy TeSys Control stykač 4pólový pro použití v motoru do 3 a, 18,5 kW, 440 V. IT nabízí 220V 50Hz AC cívku, 1NO vestavěné pomocné kontakty, výkonová a řídicí připojení pomocí šroubových svorek. Šířka 56 mm pro standardní provozní rychlosti až 1800 cyklů za hodinu. Nabízí standardní spolehlivost a dlouhou životnost s elektrickou životností 0,9 mil. cyklů Mio AC-3 a mechanickou životností 8 mil. cyklů Mio. Lze jej použít při provozní teplotě od -5°C do 55 °C a namontovat na DIN lišty, snižování až do výšky 3000 m. Certifikováno dle více standardů (IEC, CCC, EAC) a v souladu s RoHS / REACH.

Tento text byl přeložen strojově.

Doplňující informace

  • Upozornění
    V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
