Schneider Electric LC1E200B5 stykač 3 spínací kontakty 90 kW Piece 1 ks

EAN:
Označení výrobce:
Objednací číslo:

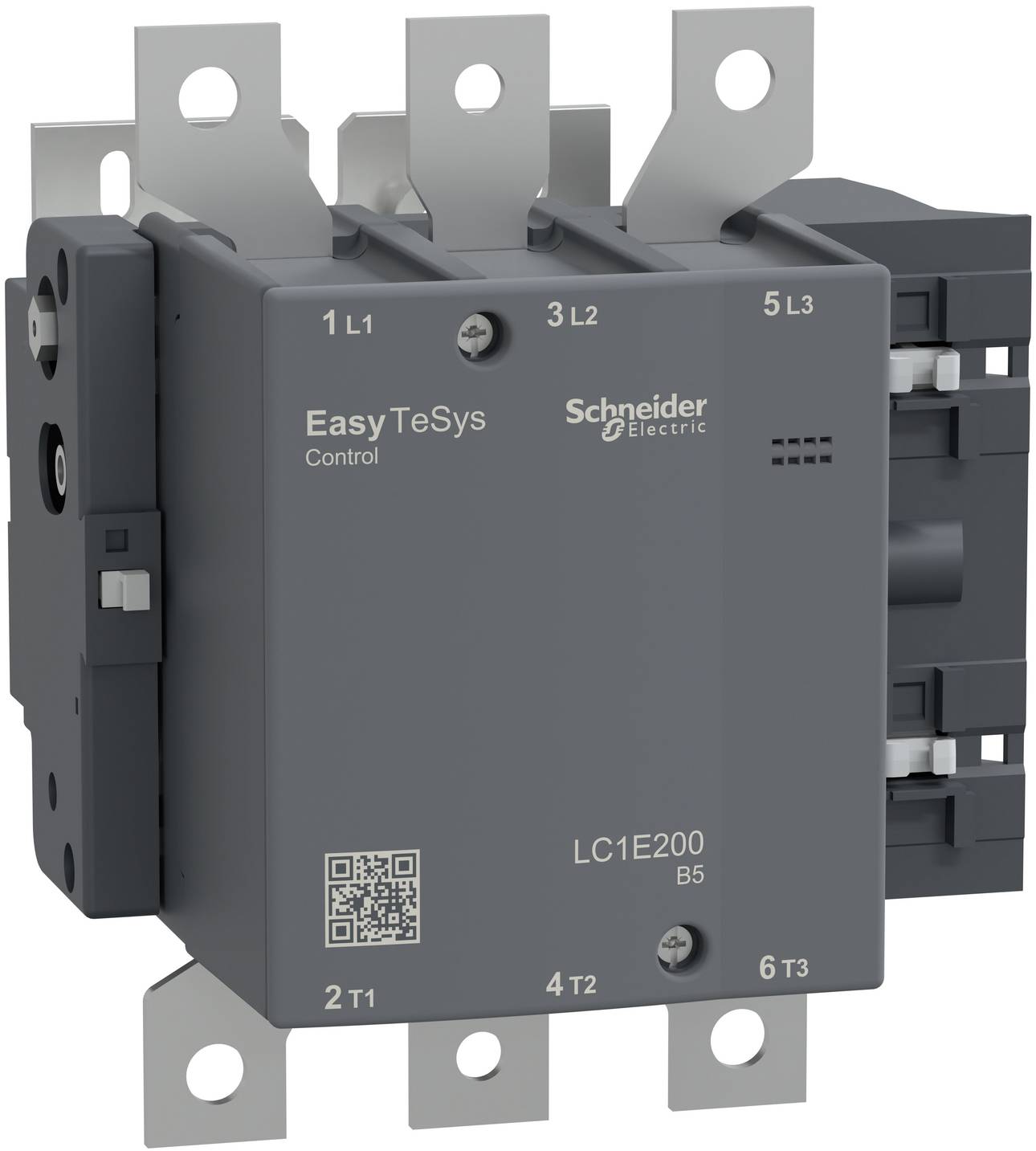

Schneider Electric LC1E200B5 stykač 3 spínací kontakty 90 kW Piece 1 ks-0
Kategorie produktu
stykač
Počet pólů
3pólový
Výkon
90 kW
Připojení
šroubový spoj
Druh obalu
Piece
Datasheety: (PDF)
Doručení: St 4. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (19 194,21 Kč / kus)
22 354,55 Kč
-14 %
19 194,21 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Technické parametry

  • Typ připojení hlavního obvodu: Šroubové připojení
  • Počet pomocných kontaktů jako spínací kontakt: 0
  • Počet pomocných kontaktů jako rozpínač: 0
  • Počet spínacích kontaktů jako hlavní kontakty: 3
  • Počet rozpínacích kontaktů: 0
  • Jmenovitý provozní výkon při AC-3, 400 v: 90 kW
  • Jmenovitý provozní proud IE při AC-1, 400 v: 250 A.
  • Jmenovitý provozní proud IE při AC-3, 400 v: 200 A.
  • Jmenovitý napájecí napětí AC 50 Hz: 24-24 V.
  • Provozní napětí AC 50 Hz: 690-690 V.
  • Provozní napětí AC 60 Hz: 690-690 V.
  • Vhodné pro sériové zapojení: ne
  • Způsob ovládání: AC
Druh obalu

Piece

Kategorie produktu

stykač

Typ

LC1E200B5

Počet pólů

3pólový

Typ kontaktu

3 spínací kontakty

Řídicí napětí (min.)

24 V/AC

Řídicí napětí (max.)

24 V/AC

Rozsah řídicího napětí

24 - 24 V/AC

Spínací napětí (min.)

690 V/AC

Spínací napětí (max.)

690 V/AC

Konstantní proud (max.)

250 A

90 kW

Druh montáže

montážní lišta

Připojení

šroubový spoj

Min. teplota

-5 °C

Max. teplota

55 °C

Šířka

168.5 mm

V

174 mm

Hloubka

181 mm

Rozm.

(š x v x h) 168.5 x 174 x 181 mm

Obsah

1 ks

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3756717 Schneider Electric LC1E200B5 stykač 3 spínací kontakty 90 kW Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3756717 Schneider Electric LC1E200B5 stykač 3 spínací kontakty 90 kW Piece 1 ks

Popis

Easy TeSys Control stykač 4pólový pro použití v motorech do 3 a 100 kW 440 V. IT nabízí cívku 24 v, 50 Hz AC, bez vestavěných pomocných kontaktů, výkonová a ovládací připojení šroubovými svorkami. Šířka 168,5mm pro standardní provozní rychlosti až 1200 cyklů za hodinu. Nabízí standardní spolehlivost a dlouhou životnost s elektrickou životností 0,5 mil. cyklů Mio AC-3 a mechanickou životností 5 mil. cyklů Mio. Lze jej použít při provozní teplotě od -5°C do 55°C a namontovat na DIN lišty, snižování výkonu až 3000 m. Certifikováno dle více standardů (IEC, CCC, EAC) a RoHS/REACH.

Tento text byl přeložen strojově.

Doplňující informace

  • Upozornění
    V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
