Schneider Electric LC1E1810M7 stykač 3 spínací kontakty 7.5 kW s pomocným kontaktem 1 ks

EAN:
Označení výrobce:
Objednací číslo:

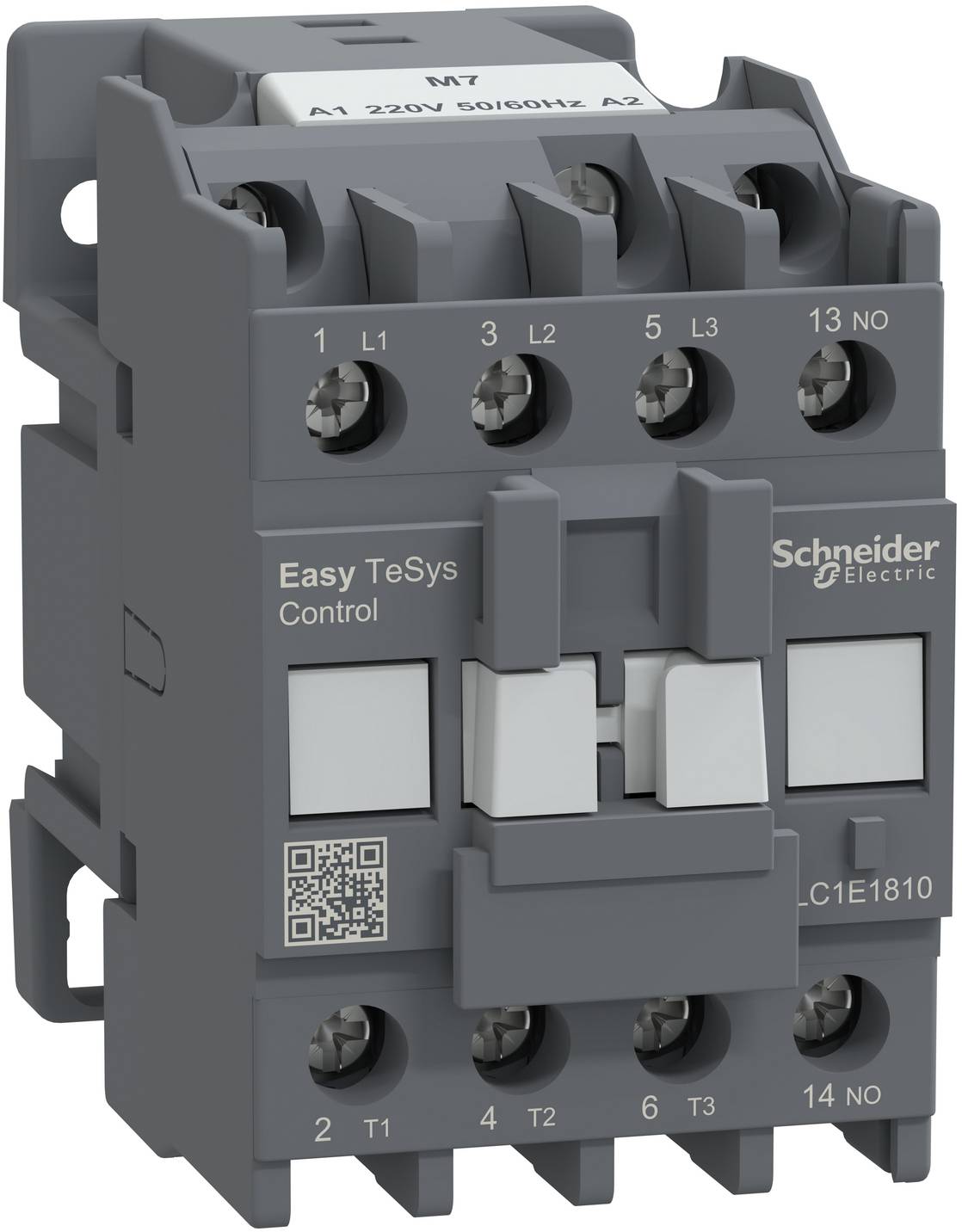

Schneider Electric LC1E1810M7 stykač 3 spínací kontakty 7.5 kW s pomocným kontaktem 1 ks-0
Kategorie produktu
stykač
Počet pólů
3pólový
Výkon
7.5 kW
Připojení
šroubová svorka
Typ
LC1E1810M7
Datasheety: (PDF)
Doručení: St 4. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (1 450,41 Kč / kus)
1 623,97 Kč
-11 %
1 450,41 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Technické parametry

  • Typ připojení hlavního proudu: Šroubové připojení
  • Počet pomocných kontaktů jako spínač: 1
  • Počet pomocných kontaktů jako rozpínač: 0
  • Počet spínacích kontaktů jako hlavní kontakty: 3
  • Počet rozpínacích kontaktů: 0
  • Jmenovitý provozní výkon při AC-3, 400 v: 7.5 kW
  • Jmenovitý provozní proud IE při AC-1, 400 v: 32 A.
  • Jmenovitý provozní proud IE při AC-3, 400 v: 18 A.
  • Jmenovitý napájecí napětí AC 50 Hz: 220-220 V.
  • Jmenovitý napájecí napětí AC 60 Hz: 220-220 V.
  • Provozní napětí AC 50 Hz: 690-690 V.
  • Provozní napětí AC 60 Hz: 690-690 V.
  • Vhodné pro sériové zapojení: ne
  • Způsob ovládání: AC
Kategorie produktu

stykač

Typ

LC1E1810M7

Počet pólů

3pólový

Typ kontaktu

3 spínací kontakty

Pomocný kontakt

1 spínací kontakt

Řídicí napětí (min.)

220 V/AC

Řídicí napětí (max.)

220 V/AC

Rozsah řídicího napětí

220 - 220 V/AC

Spínací napětí (min.)

690 V/AC

Spínací napětí (max.)

690 V/AC

Max. spínací výkon

7500 W

Konstantní proud (max.)

32 A

7.5 kW

Vlastnosti

s pomocným kontaktem

Druh montáže

montážní lišta

Připojení

šroubová svorka

Min. teplota

-5 °C

Max. teplota

55 °C

Šířka

45 mm

V

74 mm

Hloubka

80 mm

Rozm.

(š x v x h) 45 x 74 x 80 mm

Obsah

1 ks

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3754969 Schneider Electric LC1E1810M7 stykač 3 spínací kontakty 7.5 kW s pomocným kontaktem 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3754969 Schneider Electric LC1E1810M7 stykač 3 spínací kontakty 7.5 kW s pomocným kontaktem 1 ks

Popis

Easy TeSys Control stykač 4pólový pro použití v motorovém systému až do 3 a 9 kW 440 V. IT nabízí 220V 50/60Hz AC cívku, 1NO vestavěné pomocné kontakty, výkonová a řídicí připojení pomocí šroubových svorek. Šířka 45 mm pro standardní provozní rychlosti až 1800 cyklů za hodinu. Nabízí standardní spolehlivost a dlouhou životnost se 1,2 mil. cyklů Mio elektrické životnosti AC-3 a 10 Mio. Cyklů mechanické životnosti. Lze jej použít při provozní teplotě od -5°C do 55°C a namontovat na DIN lištu, snižování až o 3000 m. Certifikováno dle více standardů (IEC, CCC, EAC) a RoHS/REACH.

Tento text byl přeložen strojově.

Doplňující informace

  • Upozornění
    V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
