Name: Schneider Electric LC1D25AN7 stykač 3 spínací kontakty 11 kW 1 ks
Brand: Schneider Electric
SKU: 3412741
Availability: BackOrder

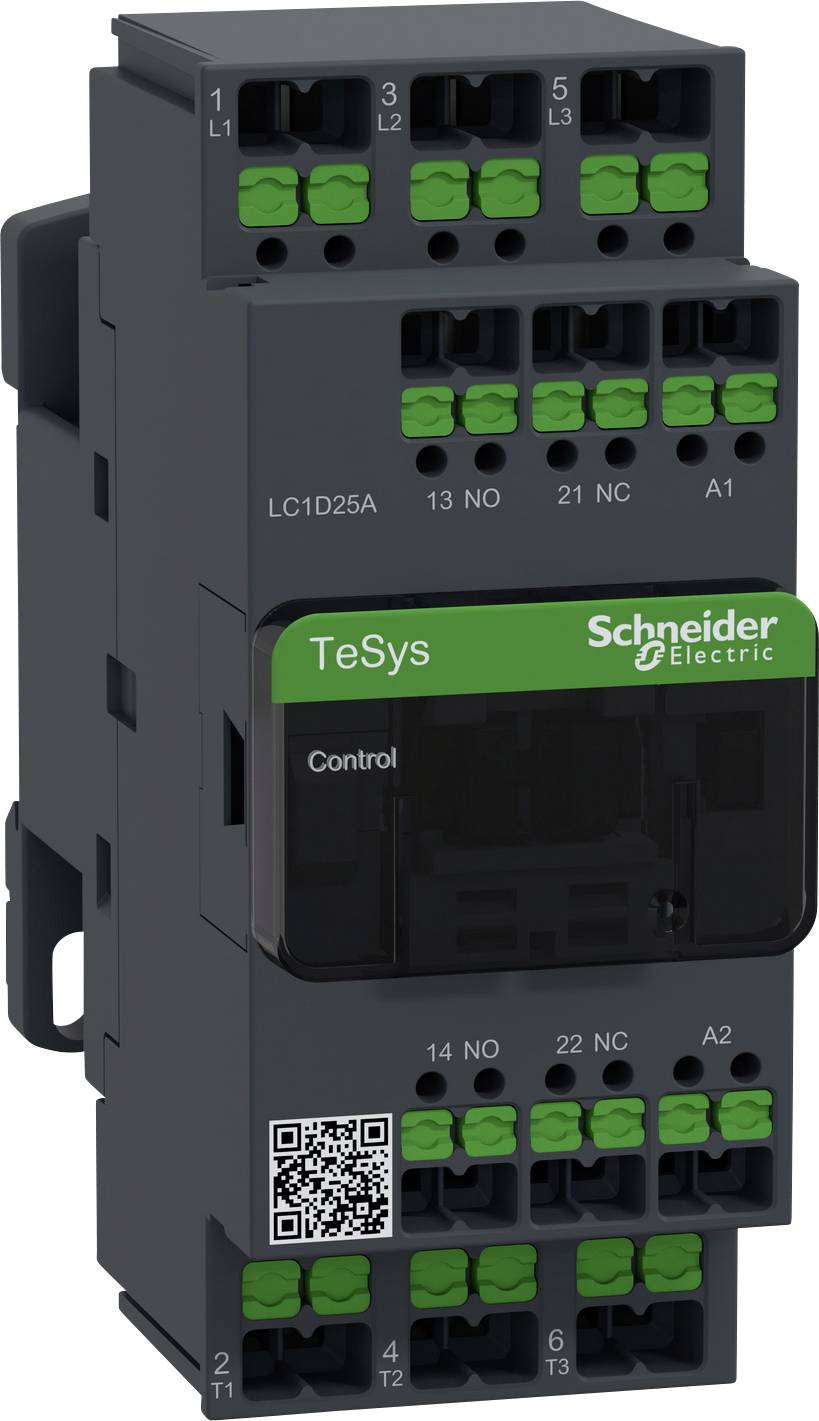

Schneider Electric TeSys LC1D25A řídící jednotka, elektrické spínací zařízení s několika svorkami a QR kódem na přední straně.

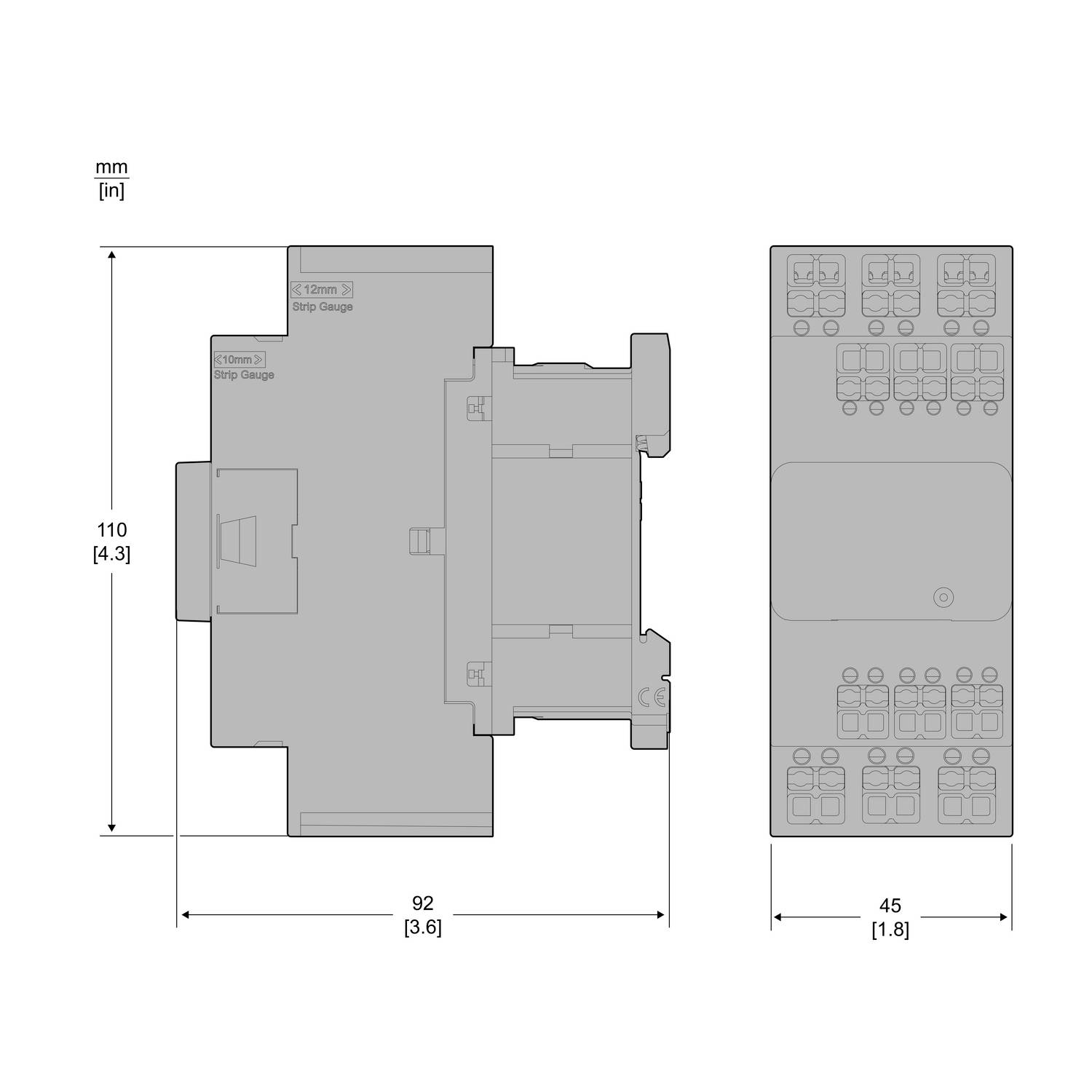

Technický výkres elektronického zařízení s rozměry: 110 mm x 92 mm x 45 mm. Svorky a přípojky jsou viditelné shora.

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

11 kW

Připojení

Snap-In

Typ

LC1D25AN7

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 339,00 Kč / kus)

2 339,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 11 kW, 25 a, 400 v AC3, cívka 415 v AC, Snap In

Stykače a motorové spínače Deca inovativní Snap
Připojovací svorka Snap-In se uzavře jedním kliknutím, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: stykač

Typ: LC1D25AN7

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (max.): 415 V/AC

Rozsah řídicího napětí: 415 V/AC (max)

Konstantní proud (max.): 25 A

: 11 kW

Připojení: Snap-In

Šířka: 45 mm

V: 110 mm

Hloubka: 86 mm

Rozm.: (š x v x h) 45 x 110 x 86 mm

Obsah: 1 ks

: 45 mm

: 85 mm

: 92 mm

: NE

: 11 kW

: 3

: 0

: 1

: 1

: 25 A

: 40 A

: 415-415 V

: 415-415 V

: Other

: 440-440 V

: 440-440 V

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3412741 Schneider Electric LC1D25AN7 stykač 3 spínací kontakty 11 kW 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412741 Schneider Electric LC1D25AN7 stykač 3 spínací kontakty 11 kW 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 11 kW, jmenovitý provozní proud IE při AC-3, 400 v / 25 a, cívka 415 v AC. Rozměry (Š x v x H) 45 x 110 x 86 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Bez integrovaného obousměrného odrušovací modulu. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.
