Name: Schneider Electric LC1D18AQ7 stykač 3 spínací kontakty 7.5 kW Single 1 ks
Brand: Schneider Electric
SKU: 3412653
Availability: BackOrder

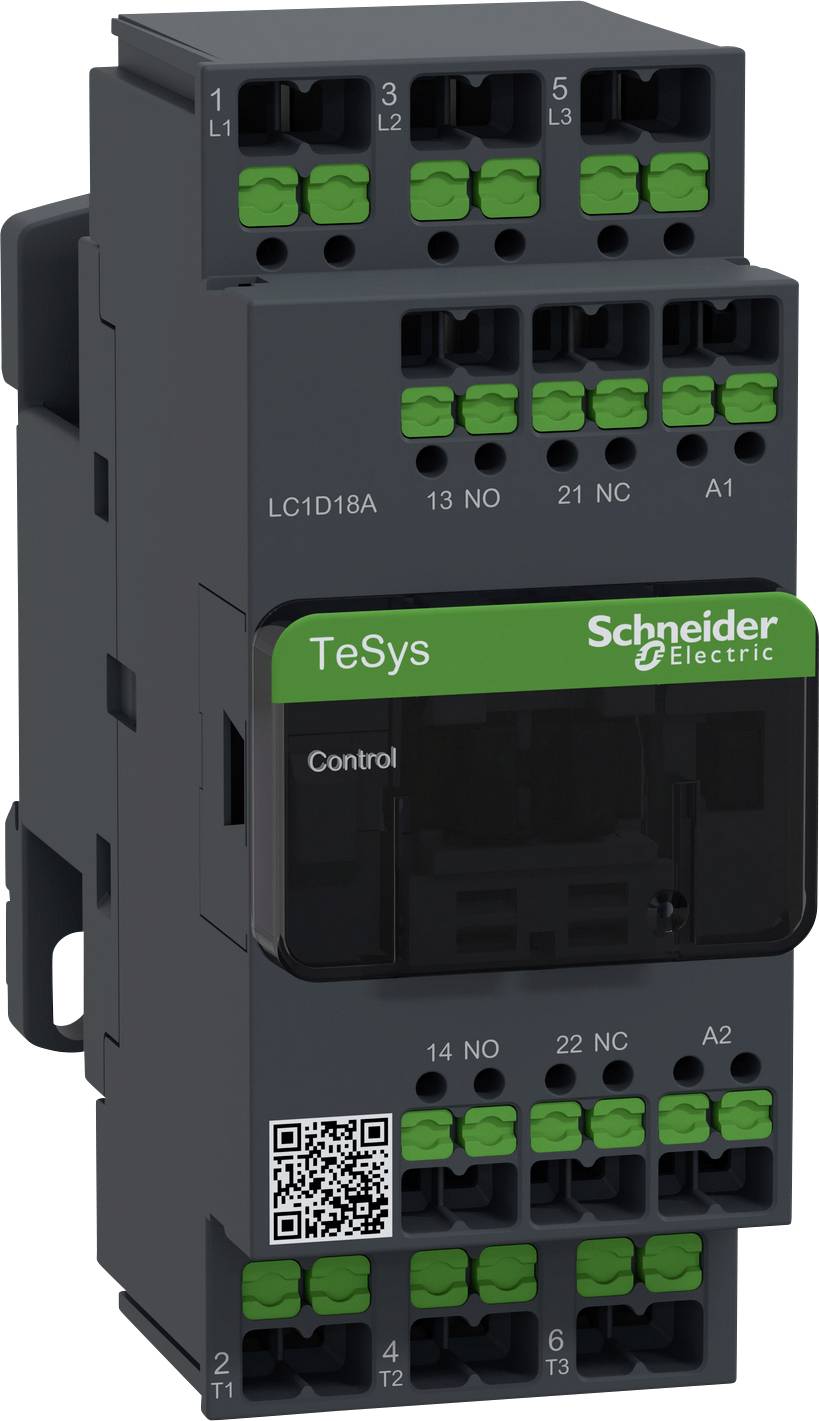

'SCHNEIDER ELECTRIC TeSys LC1D18A', modulární stykač s vícenásobnými připojovacími svorkami, vhodný pro průmyslové aplikace.

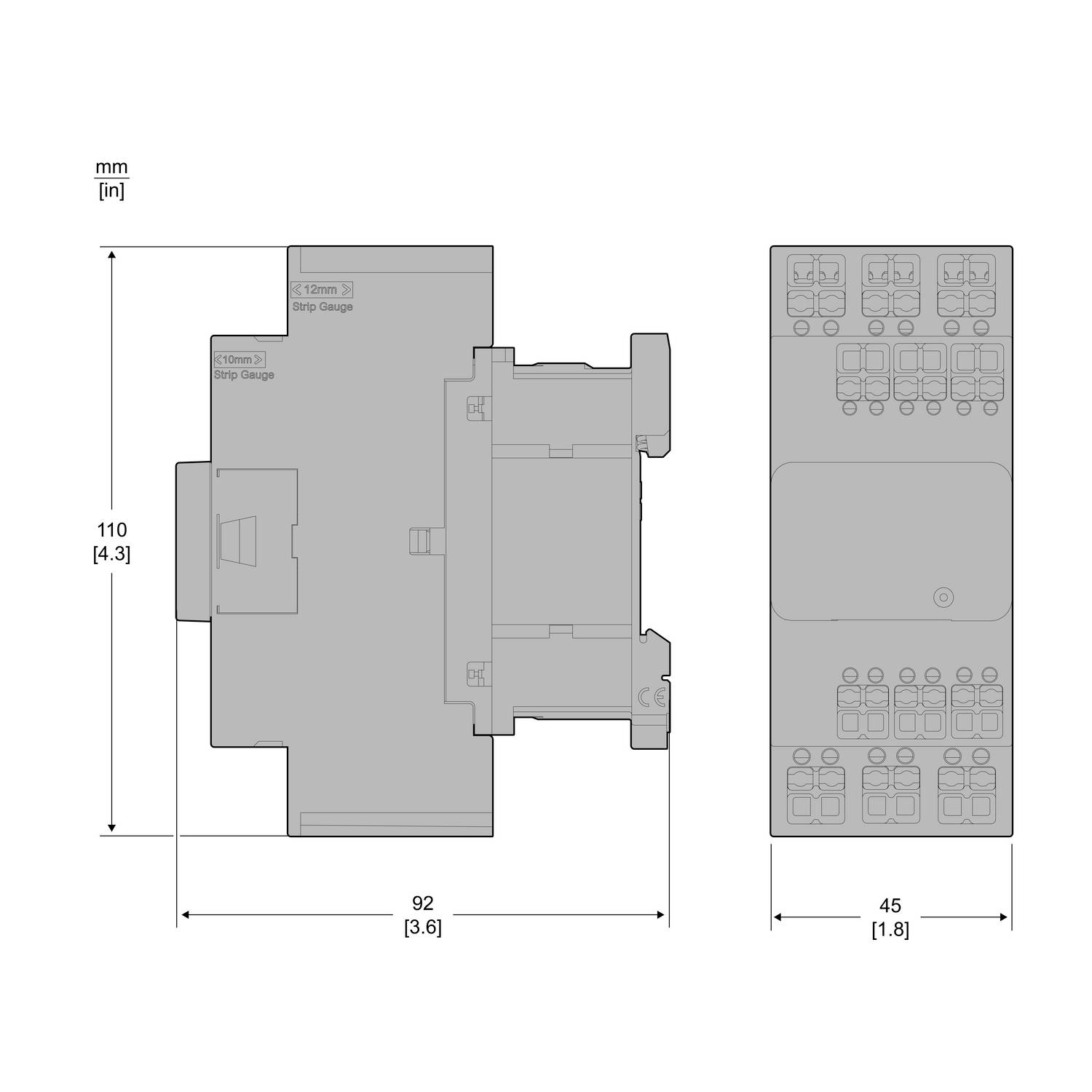

Technický výkres obdélníkového konstrukčního dílu s rozměry: výška 110 mm, šířka 92 mm, hloubka 45 mm. Rozměry uvedeny v mm a palcích.

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

7.5 kW

Připojení

Snap-In

Druh obalu

Single

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 755,00 Kč / kus)

1 755,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 7,5 kW, 18 a, 400 v AC3, cívka 380 v AC, Snap In

Stykače a motorové spínače Deca inovativní Snap
Připojovací svorka Snap-In se uzavře jedním kliknutím, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Druh obalu: Single

Kategorie produktu: stykač

Typ: LC1D18AQ7

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (max.): 380 V/AC

Rozsah řídicího napětí: 380 V/AC (max)

Konstantní proud (max.): 18 A

: 7.5 kW

Připojení: Snap-In

Šířka: 45 mm

V: 110 mm

Hloubka: 86 mm

Rozm.: (š x v x h) 45 x 110 x 86 mm

Obsah: 1 ks

: 45 mm

: 110 mm

: 92 mm

: NE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 380-380 V

: 380-380 V

: Other

: 440-440 V

: 440-440 V

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3412653 Schneider Electric LC1D18AQ7 stykač 3 spínací kontakty 7.5 kW Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412653 Schneider Electric LC1D18AQ7 stykač 3 spínací kontakty 7.5 kW Single 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 7,5 kW, jmenovitý provozní proud IE při AC-3, 400 v / 18 a, cívka 380 v AC. Rozměry (Š x v x H) 45 x 110 x 86 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Bez integrovaného obousměrného odrušovací modulu. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.
