Name: Schneider Electric LC1D18AE7 stykač 3 spínací kontakty 7.5 kW 1 ks
Brand: Schneider Electric
SKU: 3412613
Availability: BackOrder

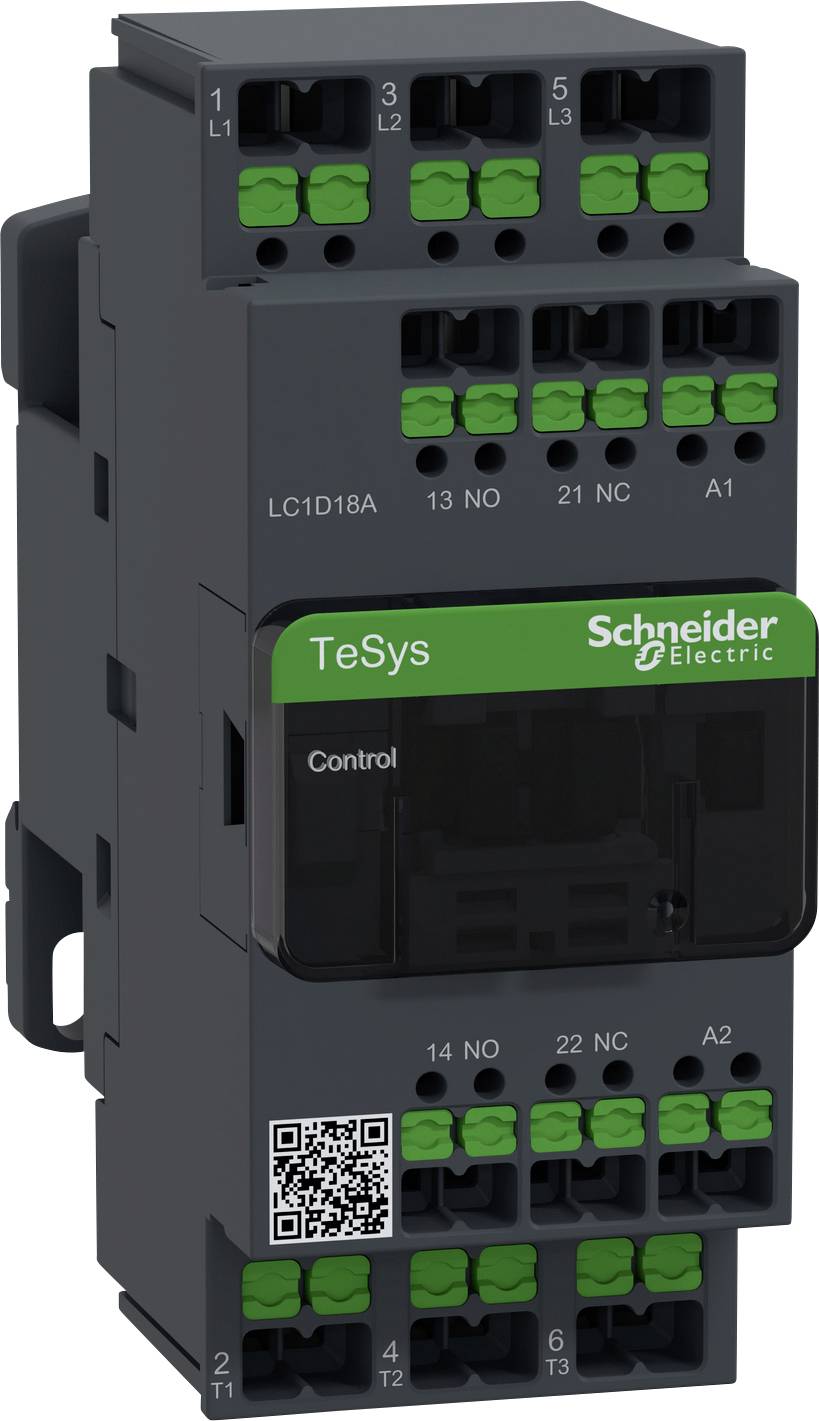

Elektrický stykač od Schneider Electric, model 'TeSys', se zelenými připojovacími svorkami a QR kódem na přední straně.

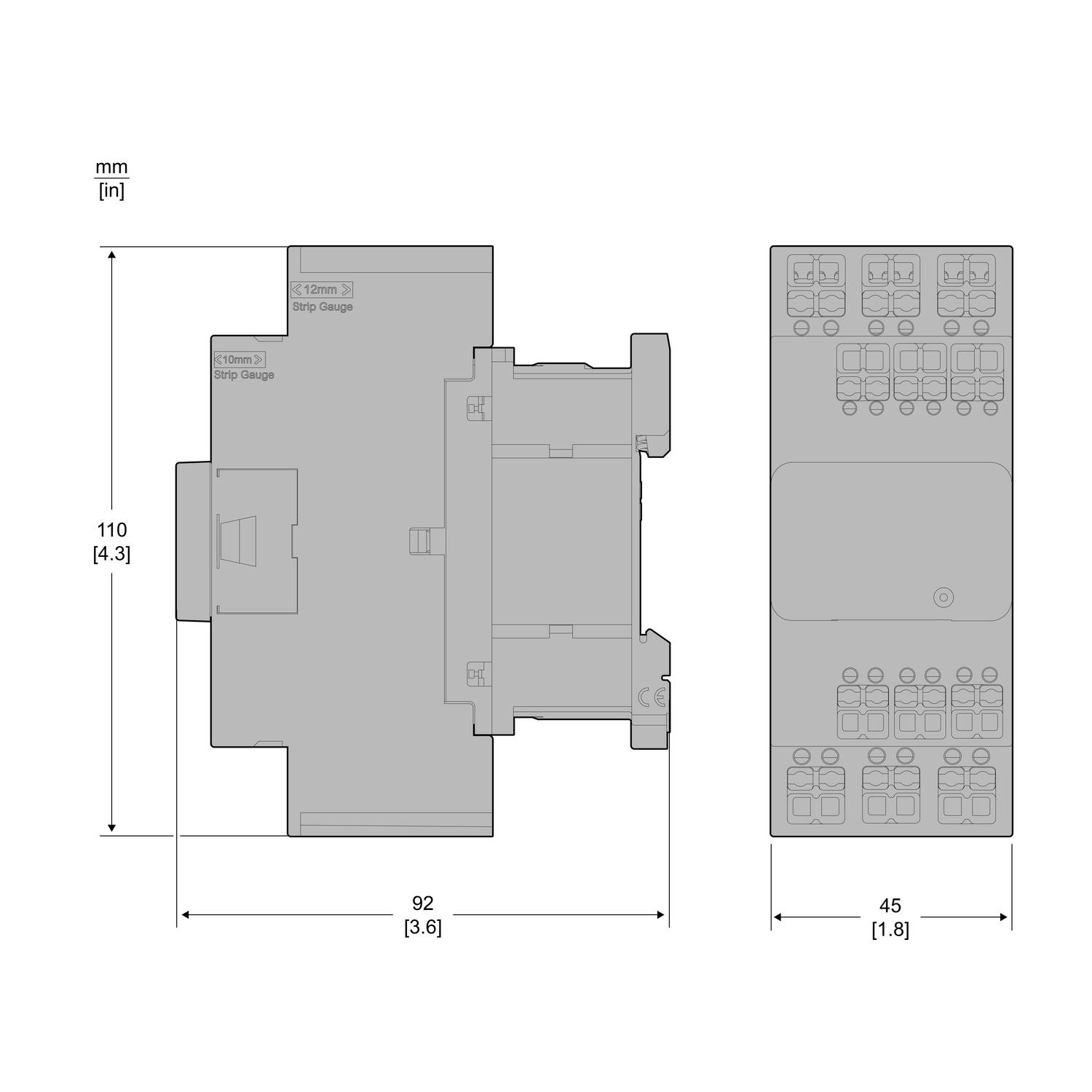

'Výkres rozměrů elektronického zařízení: výška 110 mm, šířka 92 mm, hloubka 45 mm.'

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

7.5 kW

Připojení

Snap-In

Typ

LC1D18AE7

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 755,00 Kč / kus)

1 755,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 7,5 kW, 18 a, 400 v AC3, CÍVKA 48 V AC, SNAP IN

Stykače a ochranný spínač motoru TeSys Deca s inovativní technologií SNAP PRO připojení
SNAP V připojovací svorce se jedním kliknutím uzavře, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: stykač

Typ: LC1D18AE7

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (max.): 48 V/AC

Rozsah řídicího napětí: 48 V/AC (max)

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 18 A

: 7.5 kW

Připojení: Snap-In

Šířka: 45 mm

V: 110 mm

Hloubka: 86 mm

Rozm.: (š x v x h) 45 x 110 x 86 mm

Obsah: 1 ks

: 45 mm

: 110 mm

: 92 mm

: NE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 48-48 V

: 48-48 V

: Other

: 440-440 V

: 440-440 V

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3412613 Schneider Electric LC1D18AE7 stykač 3 spínací kontakty 7.5 kW 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412613 Schneider Electric LC1D18AE7 stykač 3 spínací kontakty 7.5 kW 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 7,5 kW, jmenovitý provozní proud IE při AC-3, 400 v / 18 a, cívka 48 v AC. Rozměry (Š x v x H) 45 x 110 x 86 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Bez integrovaného obousměrného odrušovací modulu. Rychlé, bezpečné a bezúdržbové proudové spojení s SNAP V připojovací svorce. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům. Se SNAP VE pružinové svorce lze připojit vodič během jedné sekundy. To představuje úsporu času 96 % ve srovnání s přibližně 30 vteřinami při šroubování. Zapojení s SNAP in je také o 88 % rychlejší než pružinové svorky a systémy Push-In
