Name: Schneider Electric LC1D09AZL stykač 3 spínací kontakty 4 kW s ochrannou diodou 1 ks
Brand: Schneider Electric
SKU: 3412605
Availability: BackOrder

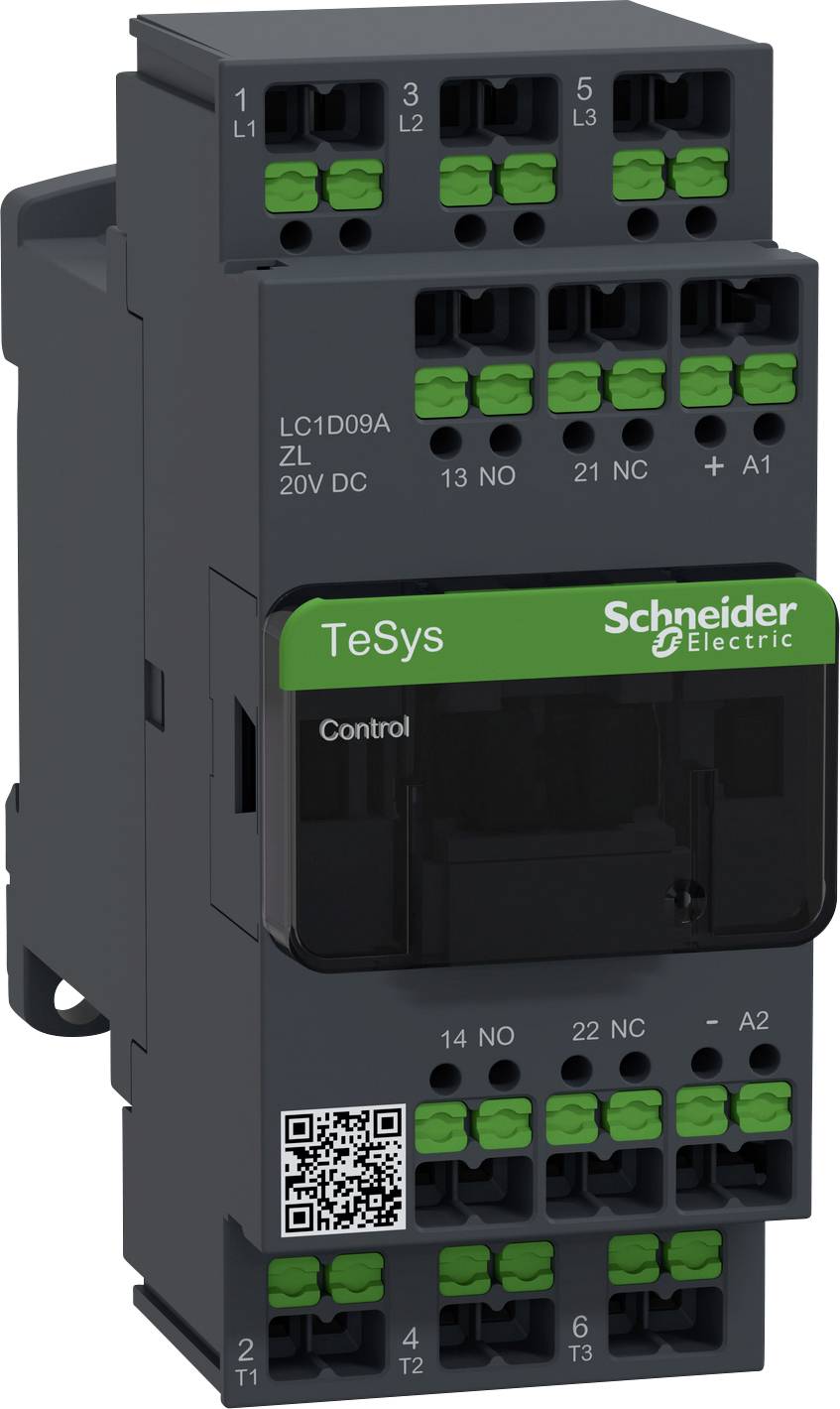

Stykač od společnosti Schneider Electric s několika zelenými svorkami pro připojení elektrických komponentů.

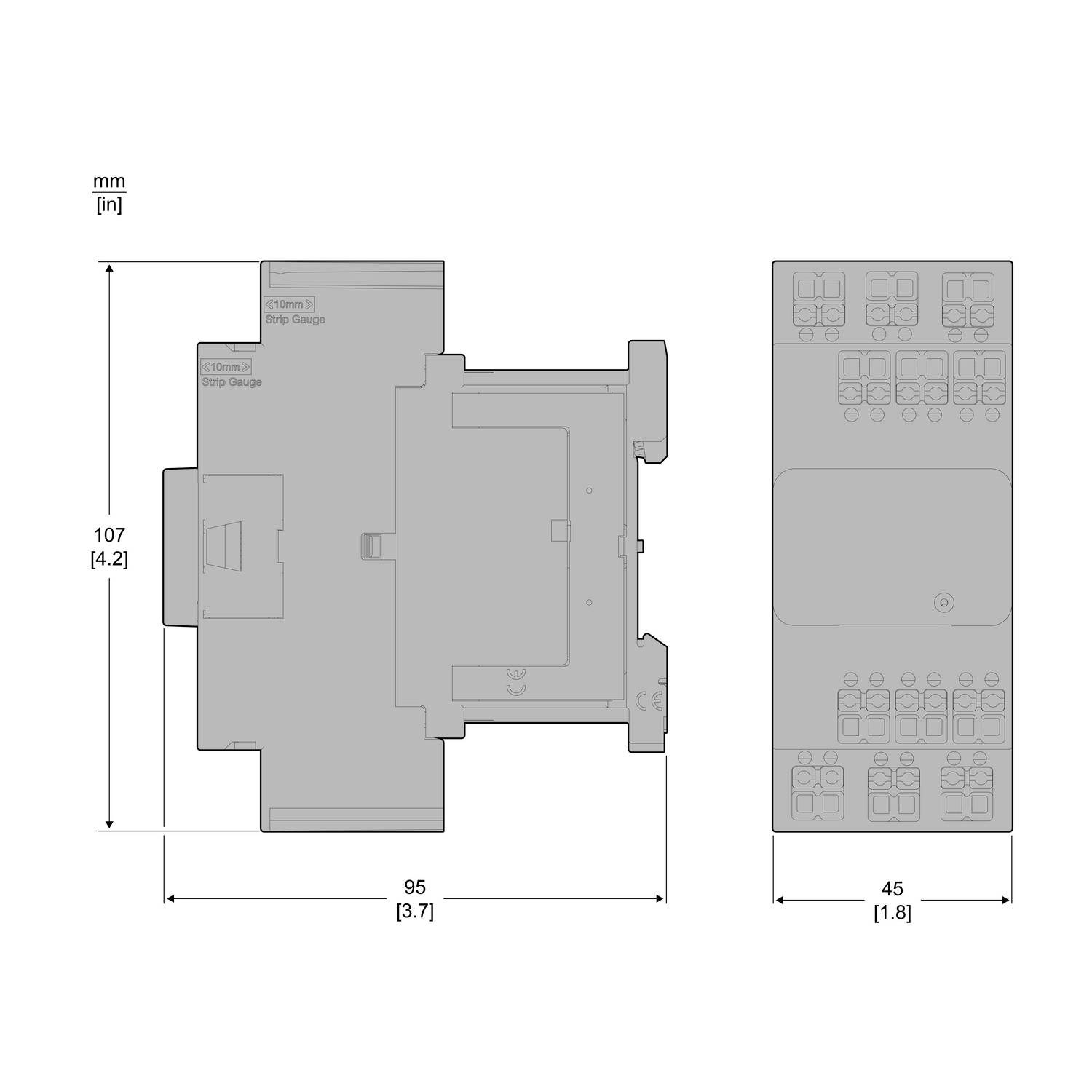

Technický výkres zařízení s rozměry: šířka 95 mm, výška 107 mm, hloubka 45 mm. Zobrazuje přední a boční pohled s kótami.

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

4 kW

Připojení

Snap-In

Typ

LC1D09AZL

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 755,00 Kč / kus)

1 755,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 4 kW, 9 a, 400 v AC3, cívka 20 v DC malý příkon, Snap In

Stykače a motorové spínače Deca inovativní Snap
Připojovací svorka Snap-In se uzavře jedním kliknutím, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: stykač

Typ: LC1D09AZL

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (max.): 20 V/DC

Rozsah řídicího napětí: 20 V/DC (max)

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 9 A

: 4 kW

Vlastnosti: s ochrannou diodou

Připojení: Snap-In

Šířka: 45 mm

V: 107 mm

Hloubka: 95 mm

Rozm.: (š x v x h) 45 x 107 x 95 mm

Obsah: 1 ks

: 45 mm

: 107 mm

: 95 mm

: NE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 20-20 V

: Other

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3412605 Schneider Electric LC1D09AZL stykač 3 spínací kontakty 4 kW s ochrannou diodou 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412605 Schneider Electric LC1D09AZL stykač 3 spínací kontakty 4 kW s ochrannou diodou 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 4 kW, jmenovitý provozní proud IE při AC-3, 400 v / 9 a, cívka 20 v DC - nízký příkon. Rozměry (ŠxVxH) 45x107x95 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Integrovaná obousměrná dioda s omezením amplitudy. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.

Tento text byl přeložen strojově.
