Name: Schneider Electric CAD32ABD pomocný stykač 3 spínací kontakty, 2 rozpínací kontakty 1 ks
Brand: Schneider Electric
SKU: 3412404
Availability: InStock

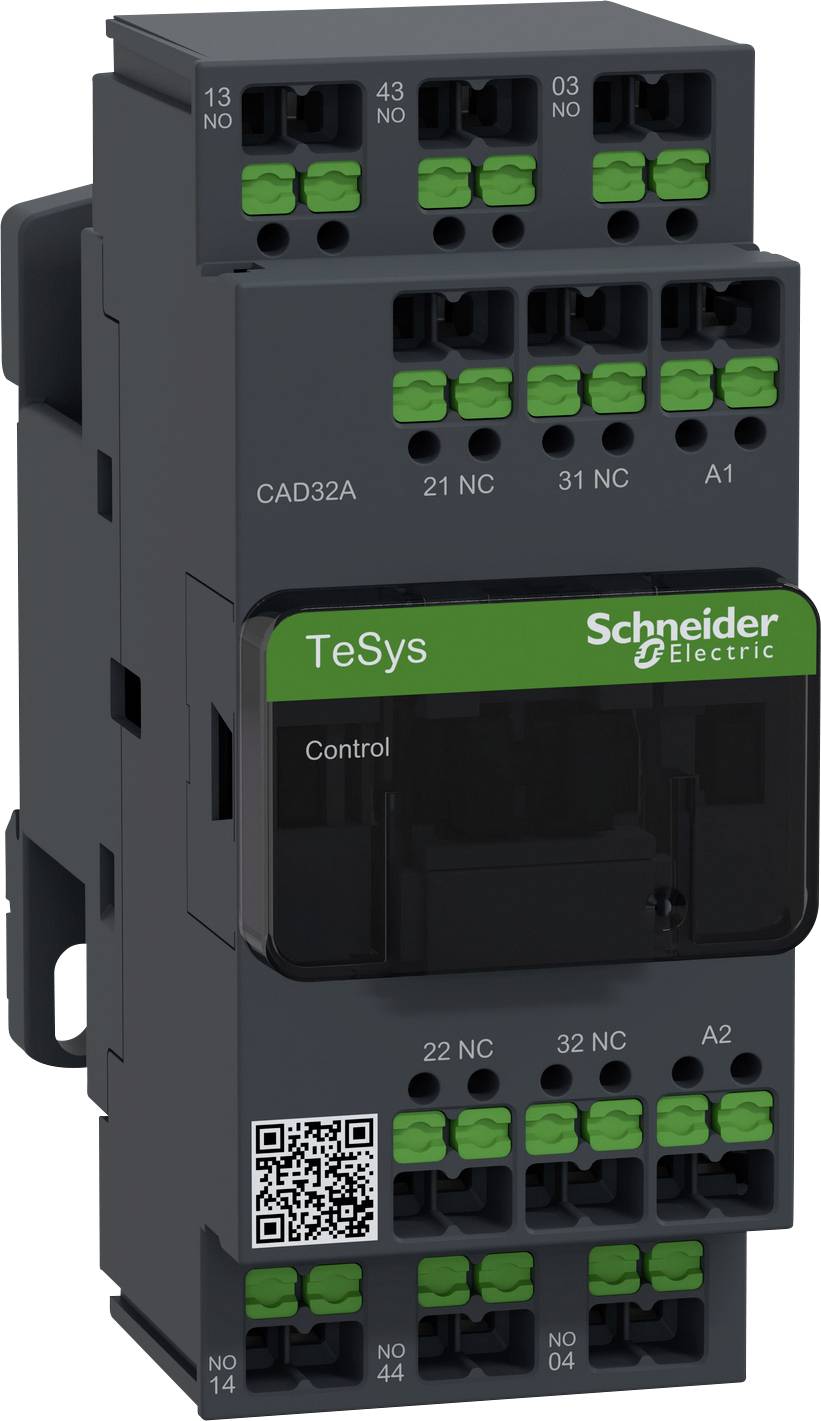

Elektrické spínací zařízení od Schneider Electric, model 'TeSys CAD32A', s zelenými a černými připojovacími svorkami, QR kód je viditelný.

Technický výkres zařízení zobrazuje rozměry: výška 107 mm, šířka 95 mm. Boční pohled znázorněn s šířkou 45 mm.

1/2

Kategorie produktu

pomocný stykač

Připojení

Snap-In

Typ

CAD32ABD

Typ kontaktu

3 spínací kontakty

2 rozpínací kontakty

Řídicí napětí (min.)

24 V/DC

Datasheety: (PDF)

Doručení: Po 19. 10.

186 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 800,83 Kč / kus)

1 974,38 Kč

-9 %

1 800,83 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač, 3S+2NC, cívka 24 v DC, SNAP IN

Stykače a ochranný spínač motoru TeSys Deca s inovativní technologií SNAP PRO připojení
SNAP V připojovací svorce se jedním kliknutím uzavře, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: pomocný stykač

Typ: CAD32ABD

Typ kontaktu: 3 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Spínací napětí (max.): 690 V/DC

Konstantní proud (max.): 10 A

Připojení: Snap-In

: IP20

Šířka: 45 mm

V: 107 mm

Hloubka: 93 mm

Rozm.: (š x v x h) 45 x 107 x 93 mm

Obsah: 1 ks

: Other

: 45 mm

: 107 mm

: 84 mm

: NE

: 3

: 2

: 10 A

: NE

: 0

: 24-24 V

: DC

: NE

: 0.005 A

: Other

: 0

: 0

: 10 A

: 690-690 V

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3412404 Schneider Electric CAD32ABD pomocný stykač 3 spínací kontakty, 2 rozpínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412404 Schneider Electric CAD32ABD pomocný stykač 3 spínací kontakty, 2 rozpínací kontakty 1 ks

Popis

Pomocný stykač TeSys Control CAD. Pomocný stykač pro kategorie použití AC-15 až 690 v a DC-13 až 440 V. Nabízí 5 kontaktů (3S + 2 NC), cívku 24 v DC. Vysoká spolehlivost a odolnost díky použití s vysokými provozními rychlostmi až 10800 cyklů za hodinu. 5 integrovaných pomocných kontaktů, lze rozšířit až o 9 pomocných kontaktů. Rychlé, bezpečné a bezúdržbové proudové spojení s SNAP V připojovací svorce. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům. Se SNAP VE pružinové svorce lze připojit vodič během jedné sekundy. To představuje úsporu času 96 % ve srovnání s přibližně 30 vteřinami při šroubování. Zapojení s SNAP in je také o 88 % rychlejší než pružinové svorky a systémy Push-In
