Schellenberg 20620 Motor pohonu rolet, Točivý moment: 20 Nm Vhodné pro (rolety) Schellenberg Maxi | Conrad Electronic | Conrad CZ

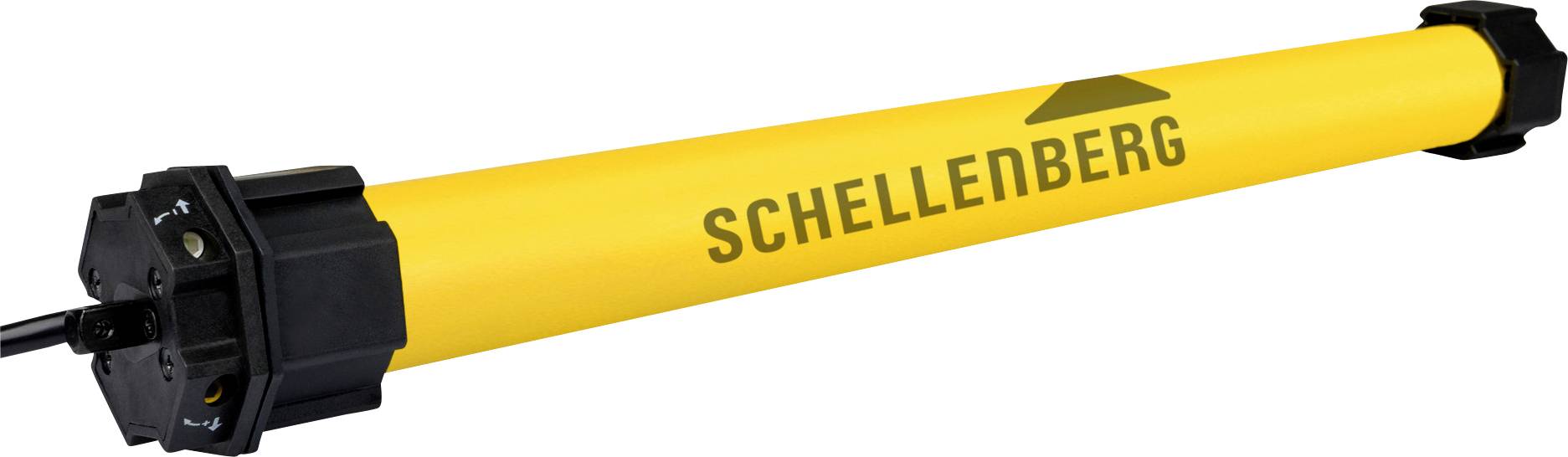

Žlutý trubkový motor Schellenberg s černými koncovkami, používaný pro elektrické rolety, se zobrazením kabelu pro připojení napájení.

Žlutý trubkový motor Schellenberg s černými koncovkami, používaný pro elektrické rolety, se zobrazením kabelu pro připojení napájení.

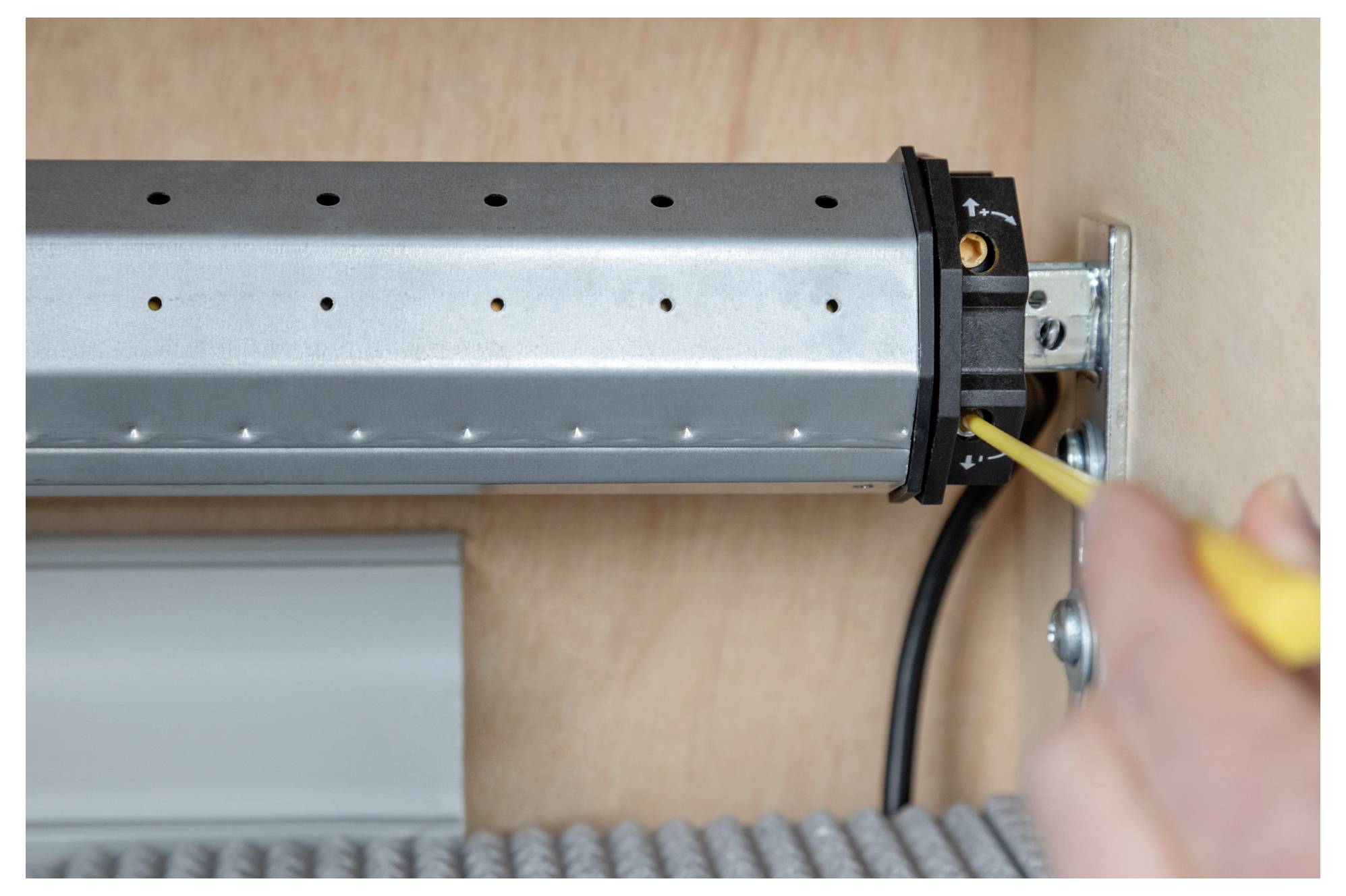

Osoba utahuje šroub na kovové mechanické součásti namontované uvnitř lehké dřevěné skříně pomocí jasně žlutého šroubováku.

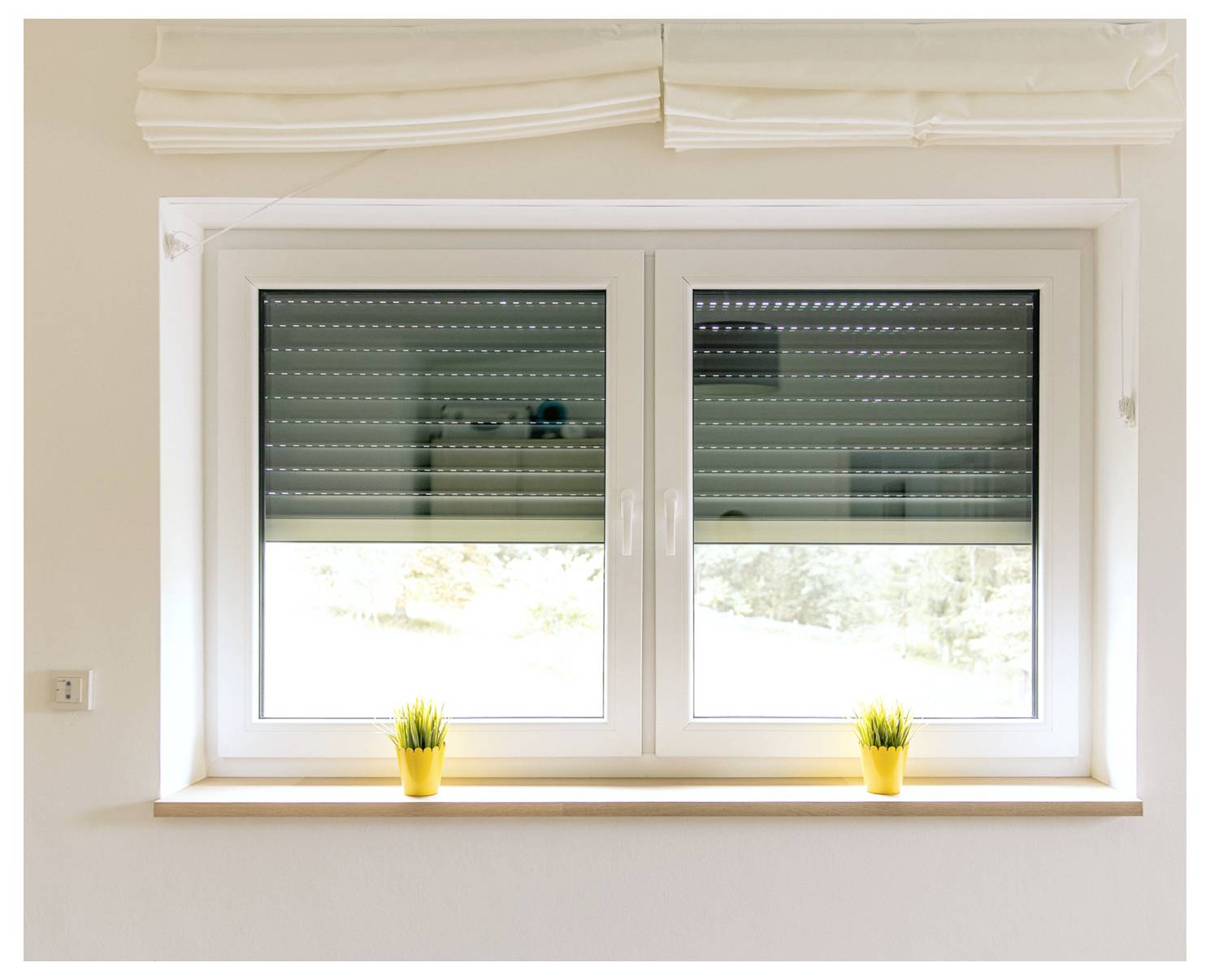

Bílé dvojitá okna s napůl zavřenými tmavými žaluziemi odhalující pohled na zelené listí venku; dva malé zelené květináče na parapetu.

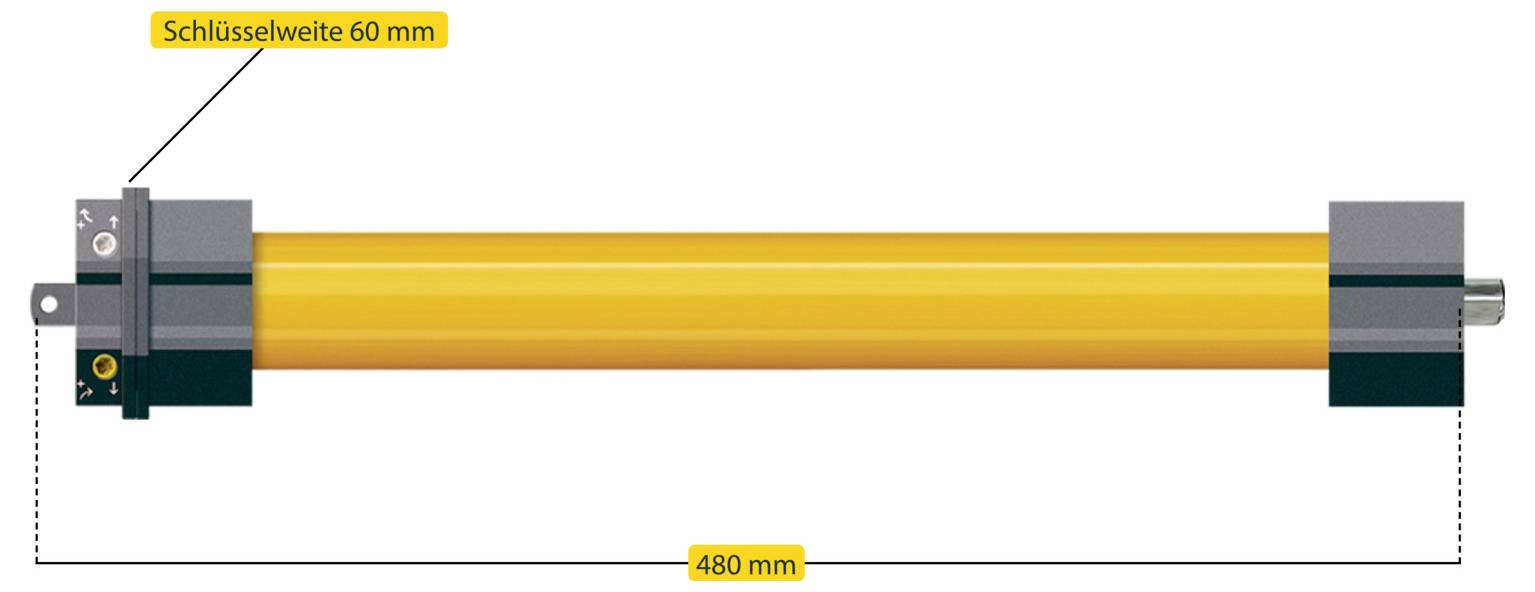

Žlutý válcový objekt označený "Schlüsselweite 60 mm" je dlouhý 480 mm, s konektory na každém konci, možná mechanická součást.

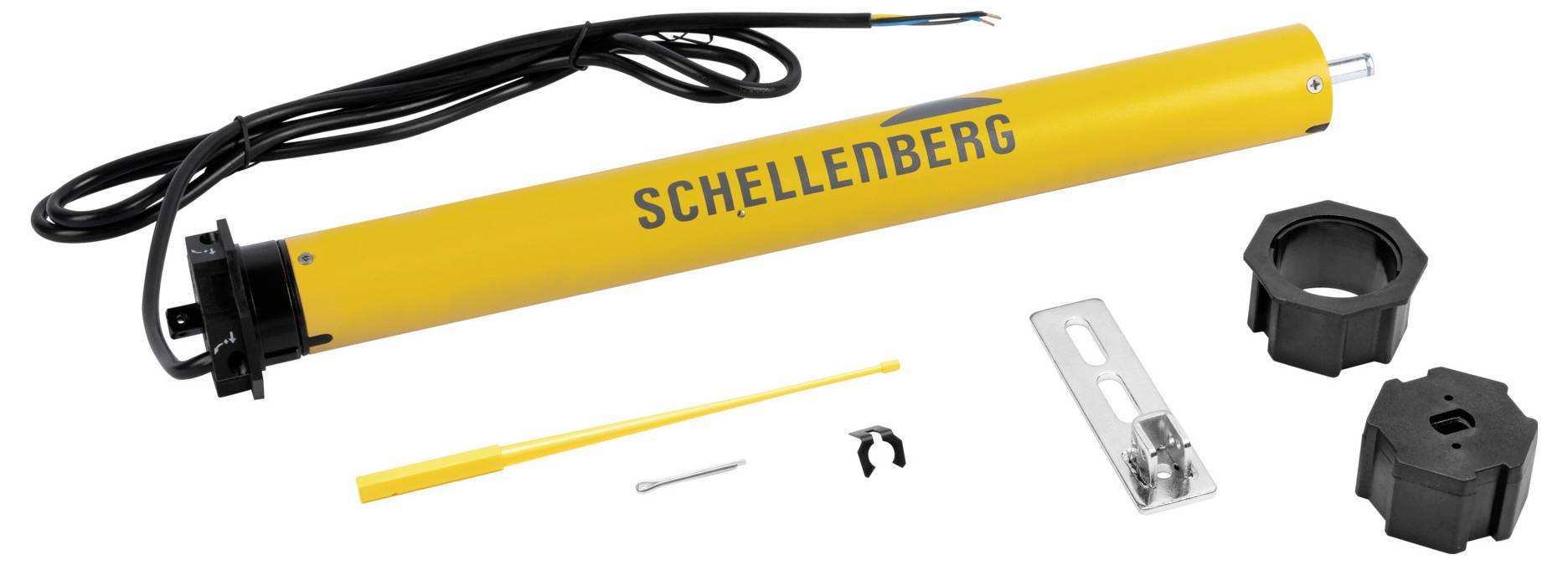

Žlutý elektromotor posuvné rolety 'Schellenberg' s instalačními příslušenstvím: montážní deska, držák, kabel a konektory.

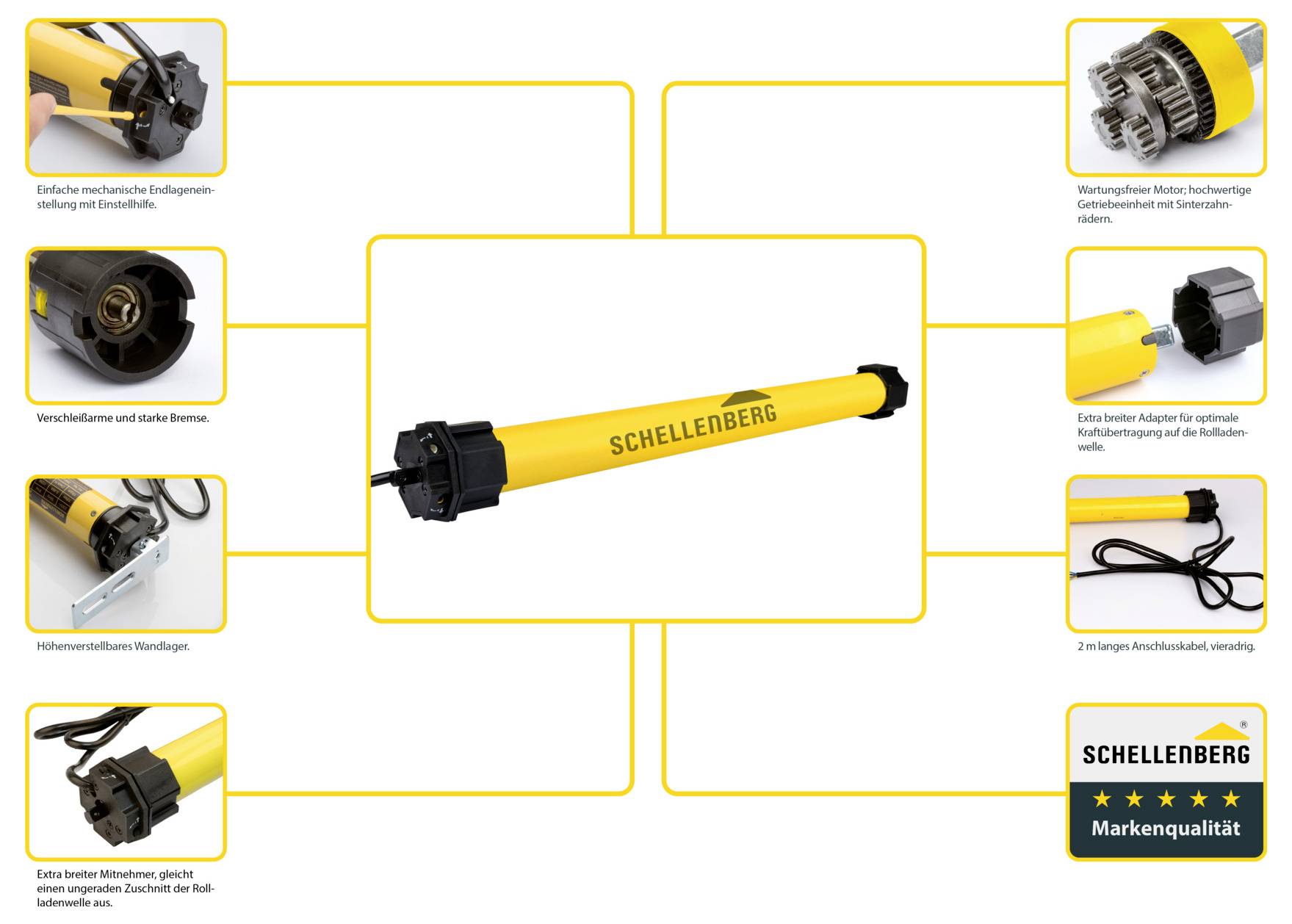

Schematický nákres motoru Schellenberg s více označenými komponenty. Zahrnuje adaptér, součásti motoru a prodlužovací kabel. Zaměření na odolnost.

1/8

Schellenberg

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (1 590,91 Kč / kus)

1 590,91 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Motor Schellenberg Standard, mechanické nastavení koncového zařízení, velikost 20 Nm, trubkový motor pro hřídel 60 mm až 8,2 m², 20620

Mechanické nastavení koncové polohy pomocí kolíku pro seřizování; silná brzda, bezúdržbový motor a extra široký unašeč; maximální umělohmotná plocha rolet o velikosti 8,5 m² a hmotnosti 34 kg; pro systém rolet Maxi a roletové hřídele o Ø 60 mm; možnost dodatečného bezdrátového ovládání

Technické parametry

Točivý moment: 20 Nm

Kategorie produktu: Motor pohonu rolet

vhodné pro: Schellenberg Maxi

Barva: hliník

Provozní napětí: 230 V

Způsob montáže: vestavné

Základní stanice: nepožadovaná

Vlastnosti: motorizovaný

UKCA: Ano

Ke stažení

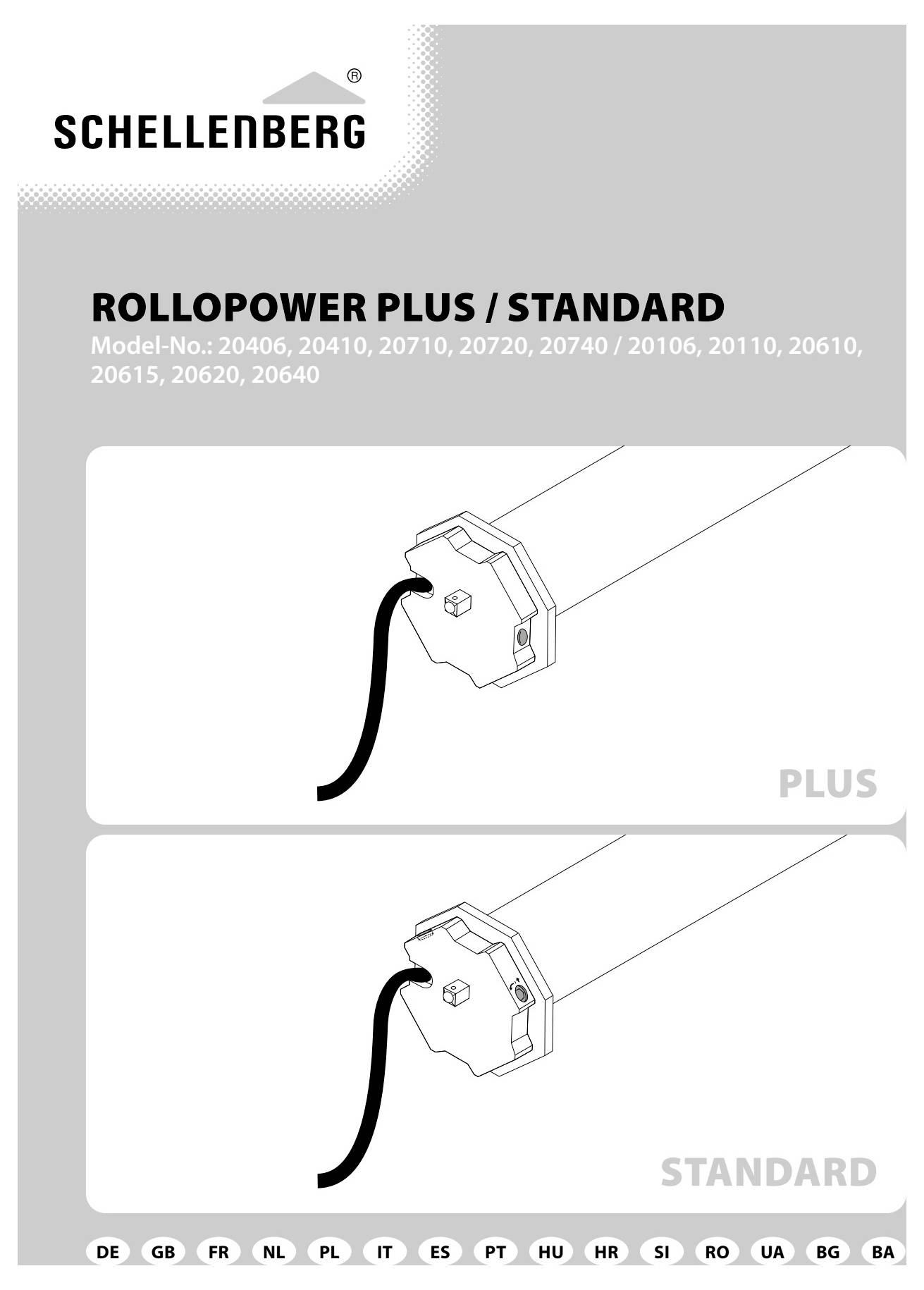

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3736813 Schellenberg 20620 Motor pohonu rolet, Točivý moment: 20 Nm Vhodné pro (rolety) Schellenberg Maxi

Popis

Mechanický trubkový motor Standard s 20 Nm slouží k pohonu rolet o ploše až 8,5 m² a hmotnosti 34 kg. Je navržen pro systém rolet Maxi a instalován přímo do hřídele rolety o průměru 60 mm. Koncové polohy se po namontování mechanicky nastavují seřizovacím kolíkem.
Trubkový motor Standard se vyznačuje silnou brzdou s nízkým opotřebením a bezúdržbovým motorem s vysoce kvalitní převodovkou s ozubenými koly. Mimořádně široký unašeč kompenzuje nespravedlivě seřízenou hřídel rolety a zvláštní velikost adaptéru zajišťuje optimální přenos síly na hřídel rolety. Díky tepelné ochraně proti přetížení se motor při přehřátí vypne a šetří tak motor. Pro řízení trubkového motoru Standard je zapotřebí zakoupený ovládací prvek. K tomu jsou vhodné ovládání rolet Schellenberg nebo spínací hodiny Schellenberg. Ovládání více motorů rolet lze provádět pomocí relé. Pro montáž do roletové skříně je součástí dodávky výškově nastavitelné nástěnné ložisko. Napájení probíhá přes 4žilový kabel o délce 2 m.
S trubkem Standard máte možnost později dovybavit bezdrátové ovládání. K tomu potřebujete bezdrátový přijímací modul Schellenberg nebo bezdrátový spínač rolet Schellenberg. Bezdrátové ovládání umožňuje ovládání motoru na dálku pomocí dálkového ovladače Schellenberg nebo bezdrátového spínací hodiny Schellenberg. Po bezdrátové modernizaci lze trubkový motor Standard integrovat do kompatibilního systému Smart Smart Home.

Tento text byl přeložen strojově.

Provedení

* Systém rolet: Maxi
* Hřídel pro rolety: Průměr 60 mm
Montážní délka (s adaptérem): Max. 500 mm
* Tažná síla: Max. 34 kg
* Utahovací moment: 20 Nm
* Plocha plastových rolet: Max. 8,5 m²
* Plochy hliníkových a dřevěných rolet: Max. 6,5 m²
* Možná dovybavení pro bezdrátové ovládání: Ano
* Ovládací prvek vč.: Ne
* Nastavení koncové polohy: Mechanické (s otočným čepem)
* Nástěnné ložisko vč.: Ano
Provozní napětí: 230 V/ 50 Hz
Jmenovitý výkon * 145 W.
* Odběr proudu: 0,64 A.
* Otáčky: 15 ot./min
* Doba zapnutí: Max. 4 minut
* Přívodní kabel: 2,0 m, čtyřžilový
* Stupeň krytí: IP44

Obsah balení

1x trubkový motor Standard Maxi 20 Nm s kabelem
1x sada adaptérů
1x nástěnné ložisko
1x nastavovací nástroj
1x návod k montáži

Odpovídající položky pro tento produkt naleznete zde

Pohony pro rolety, markýzy Nástěnné ovladače rolet a markýz

Popis

Mechanický trubkový motor Standard s 20 Nm slouží k pohonu rolet o ploše až 8,5 m² a hmotnosti 34 kg. Je navržen pro systém rolet Maxi a instalován přímo do hřídele rolety o průměru 60 mm. Koncové polohy se po namontování mechanicky nastavují seřizovacím kolíkem.
Trubkový motor Standard se vyznačuje silnou brzdou s nízkým opotřebením a bezúdržbovým motorem s vysoce kvalitní převodovkou s ozubenými koly. Mimořádně široký unašeč kompenzuje nespravedlivě seřízenou hřídel rolety a zvláštní velikost adaptéru zajišťuje optimální přenos síly na hřídel rolety. Díky tepelné ochraně proti přetížení se motor při přehřátí vypne a šetří tak motor. Pro řízení trubkového motoru Standard je zapotřebí zakoupený ovládací prvek. K tomu jsou vhodné ovládání rolet Schellenberg nebo spínací hodiny Schellenberg. Ovládání více motorů rolet lze provádět pomocí relé. Pro montáž do roletové skříně je součástí dodávky výškově nastavitelné nástěnné ložisko. Napájení probíhá přes 4žilový kabel o délce 2 m.
S trubkem Standard máte možnost později dovybavit bezdrátové ovládání. K tomu potřebujete bezdrátový přijímací modul Schellenberg nebo bezdrátový spínač rolet Schellenberg. Bezdrátové ovládání umožňuje ovládání motoru na dálku pomocí dálkového ovladače Schellenberg nebo bezdrátového spínací hodiny Schellenberg. Po bezdrátové modernizaci lze trubkový motor Standard integrovat do kompatibilního systému Smart Smart Home.

Tento text byl přeložen strojově.

Provedení

* Systém rolet: Maxi
* Hřídel pro rolety: Průměr 60 mm
Montážní délka (s adaptérem): Max. 500 mm
* Tažná síla: Max. 34 kg
* Utahovací moment: 20 Nm
* Plocha plastových rolet: Max. 8,5 m²
* Plochy hliníkových a dřevěných rolet: Max. 6,5 m²
* Možná dovybavení pro bezdrátové ovládání: Ano
* Ovládací prvek vč.: Ne
* Nastavení koncové polohy: Mechanické (s otočným čepem)
* Nástěnné ložisko vč.: Ano
Provozní napětí: 230 V/ 50 Hz
Jmenovitý výkon * 145 W.
* Odběr proudu: 0,64 A.
* Otáčky: 15 ot./min
* Doba zapnutí: Max. 4 minut
* Přívodní kabel: 2,0 m, čtyřžilový
* Stupeň krytí: IP44

Obsah balení

1x trubkový motor Standard Maxi 20 Nm s kabelem
1x sada adaptérů
1x nástěnné ložisko
1x nastavovací nástroj
1x návod k montáži
