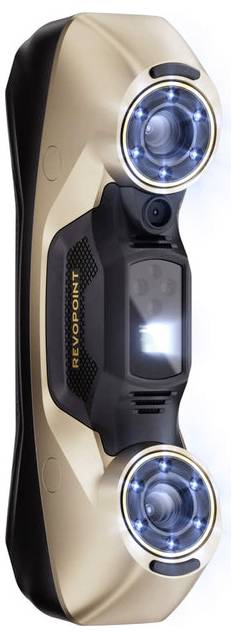

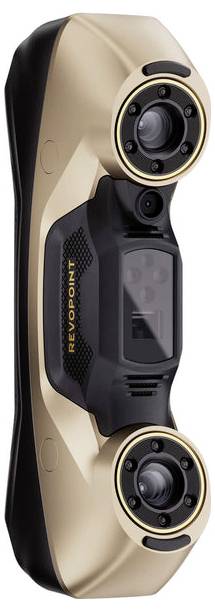

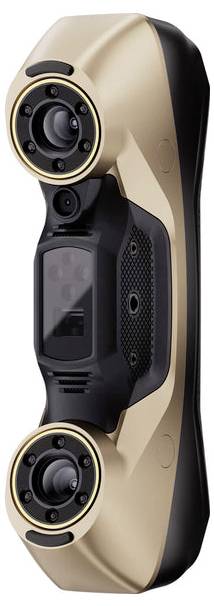

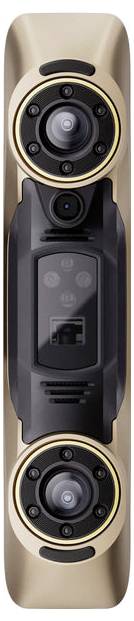

Revopoint MetroY Ultra Standard Edition 3D skener

3D skener Revoint Metro Ultra

Revoint Metrosy Ultra je velmi přesný 3D skener pro bezdotykovou digitalizaci malých až středně velkých součástek. Navržen pro měření, zajištění kvality, reverzní inženýrství, Rapid Prototyping a aditivní výrobu, kombinuje systém modrých laserových skenů se strukturovaným světlem, vysokou rychlostí skenování a ověřitelnou objemovou přesností. Skener je proto vhodný zejména pro průmyslové aplikace, kde jsou rozhodující přesné 3D údaje, reprodukovatelné výsledky a zatížitelné zkušební procesy.

Pro přesné 3D měření a průmyslové zkušební procesy
Metroy Ultra je navržen pro metrologický 3D záznam. Jeho objemová přesnost 0,015 mm + 0,04 mm x L (m) umožňuje detekovat komplexní geometrie pro následná rozhodnutí o měření, validaci a výrobě. Ve spojení s volitelným, nebo na základě editace, přímo na místě lze výkon skeneru zkontrolovat a zdokumentovat v reálném čase.

Nejdůležitější výhody na první pohled
5 režimů skenování Blue Light pro různá geometrie součástek a povrchy
Objemový přesnost: 0,015 mm + 0,04 mm x d (m)
Vysoká rychlost: Až 90 fps
Výkonný sběr dat: Až 3.000.000 bodů/s.
Tzv. Strukturované světlo s až 7.000.000 body/s.
Skenování tmavých nebo lesklých povrchů bez skenovacího spreje do laserových režimů
Bezdrátové skenování přes Wi-Fi 6 s funkcí Live Feedback
Outdoorový laserový sescans až při 100.000 luxech
HD RGB kamera pro barevné 3D modely
Software Revo Metro Scan pro Windows a MacOS
Revo Measure pro certifikované 3D měření a kontrolu v edici CMM

5 skenovací režimy pro různé geometrie a povrchy
REVOPOint Metroy Ultra pracuje s 5 skenovacích módy Blue Light pro bezpečné zachycení různých geometrie komponent a povrchů. Díky tomu lze skener flexibilně přizpůsobit skutečným zkušebním a digitalizačním úkolům. High Speed režim s 34 křížovými čar pro rychlý záznam dat na rovném, lesklém nebo tmavém povrchu. Detailní režim se 15 paralelními liniemi zachytí jemné detaily, hrany a komplexní povrchové struktury obzvláště přesně. Režim Deep-Holes s jedinou inií byl vyvinut pro těžko přístupné oblasti, jako jsou hluboké otvory, prohlubně, drážky a mřížové struktury.

Tzv. Strukturované světlo a autogramofon pro reprodukovatelné výsledky
Pro geometrie s dostatečnou charakteristikou je k dispozici režim Full-Field Structured Light bez značky výrobce. To umožňuje rychlou a přesnou digitalizaci bez markerových bodů s až 7.000.000 body za sekundu. V kombinaci s Dual-Axis Turntable vytváří Metroy Ultra stisknutím tlačítka velmi přesné, opakovatelné 3D modely. To je obzvláště důležité pro standardní postupy zkoušek, sériové součásti a opakované digitalizační práce. U structured Light režimů, včetně automatického teništu, je potřeba na tmavých nebo lesklých površích skenovaný sprej.

Ověřitelná přesnost pro měření a zajištění kvality
Metroy Ultra není jen 3D skener pro geometrické zachycení, ale také nástroj pro ověřitelné 3D měření. S certifikovanou Ball Plate z karbonových vláken lze objemovou přesnost kontrolovat přímo na místě a v reálném čase. Software srovnává skenování s individuálním metrologickým souborem Ball Plate, vypočítává objemovou odchylku a potvrzuje výkonnost systému. Tato funkce je obzvláště důležitá pro uživatele v oblasti zabezpečení kvality, ve zkušební laboratoři, v řízení výroby a všude tam, kde je potřeba výsledky měření sledovat a standardizovat.

Rozdíl mezi standardní a CMM Edition
Standardní edice: Obsahuje 3D skener Revoint Metroy Ultra pro velmi přesné 3D skenování, reverzní inženýrství, digitalizaci a sběr dat v průmyslu.
CMM Edition: Rozšiřuje skener o funkce pro ověřitelné 3D měření a profesionální kontrolu.
Včetně Ball Plate: Pouze CMM Edition obsahuje certifikované karbonové vlákno pro kontrolu objemové přesnosti v reálném čase.
Včetně Revo Measure: CMM Edition obsahuje navíc jednoletou licenci Revo Measure s metrologickými algoritmy pro normované testovací a měřicí funkce.
Standardní edice bez měřicího balíčku: Ve Revo verzi nejsou zahrnuty Ball Plate
Pro použití: Standardní edice je ideální ideal pro 3D skenování, reverzní inženýrství a digitální zpracování modelů. CMM Edition je správnou volbou pro zajištění kvality, kontrolu součástí, inspekční zprávy a dokumentované měřicí procesy.

Revo Measure pro certifikované 3D měření a kontrolu
V CMM Edition je software Revo Measure vybaven jednoletou licencí. Řešení je založeno na metrologických algoritmech certifikovaných PTB a podporuje standardní testovací procesy pro náročné inženýrství a kontrolu kvality pracovních toků. Z zaznamenaných 3D skenovaných dat lze odvodit ověřitelná měření, aby bylo možné přesně analyzovat požadované odchylky. Pro dokumentaci a komunikaci lze exportovat profesionální reports ve formátu PDF s naměřenými daty, grafy pro odchylky a barevné karty.

Včetně bezplatného Revo Metro Scan softwaru
S bezplatným softwarem Revo Metro lze 3D skeny vytvářet ve čtyřech krocích: Skenování, zpracování, zpracování a export. Software je k dispozici pro Windows a MacOS a podporuje výstupy ve formátech PLY, OBJ, STL, ASC, 3MF, GLTF a FBX. Granularní nastavení skenování umožňuje cílené ovládání bodového snímání. Během skenování se dotekový monitoring v reálném čase postará o okamžité rozpoznání chybějících oblastí.

Flexibilní pracovní toky pro 3D skenování, reverzní inženýrství a aditivní výrobu
Po sběru dat mohou být surová data automaticky zpracována nebo manuálně optimalizována pomocí nástrojů pro Fusion a Meshing. K dispozici jsou funkce pro výběr, čištění, vyhlazení, zjednodušení a vyplňování otvorů. Díky tomu je zařízení MeroY Ultra integrováno do digitálních pracovních toků kolem 3D tisku, CAD, Reverse Engineering a aditivní výroby.

Bezdrátové skenování a zpětná vazba v reálném čase
Skener podporuje bezdrátové skenování přes Wi-Fi 6. Přitom se skenování v reálném čase přenáší do počítače, jehož výpočetní výkon se používá. Současně lze živý obraz přezobrazovat přes Revo Mirror na koncové zařízení nebo monitoru. Díky tomu lze okamžitě rozpoznat slepá místa nebo neúplné oblasti a ihned je naskenovat. Revo Mirror je kompatibilní s Windows, MacOS, iOS a Android.

Vhodný i pro venkovní laserové scenory za náročných světelných podmínek

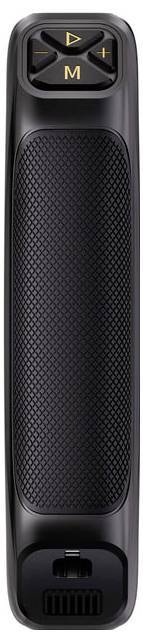

Revoint Metrosy Ultra je určen pro outdoorové laserové skenování s okolním světlem až do 100.000 luxů. Díky tomu lze systém použít i v náročných světelných podmínkách, například při skenování ve výrobních blížích nebo ve venkovním prostředí. Dodávaný Battery Grip umožňuje až 2,5 hodin nepřetržitého skenování a výrazně rozšiřuje oblast použití.

Real Color pro barevné a realistické 3D modely
Díky integrované HD-RGB kameře zaznamenává METRY Ultra reálné barevné informace a textury povrchu. Tím vznikají barevné 3D modely s vysokou vizuální vypovídací silou. Tato barevná Revo Measure Pro aplikace v oblasti vývoje produktů, dokumentace, vizualizace nebo digitální archivace je to jasná přidaná hodnota.

Přesná kalibrace a skenování do CAD
Součástí dodávky je fotolitografická kalibrační deska, která zajišťuje přesnost a spolehlivost skeneru. Tato pravidelná kalibrace je důležitá zejména v profesionálním prostředí, kde jsou požadovány konstantní výsledky skenování a reprodukovatelné naměřené hodnoty. Pro další zpracování 3D skenovací dat do modelů CAD je Revo design k dispozici. Software podporuje zpracování Mesh, modelování Frequend, parametrické modelování a kompletní skenování do CAD toků pro reverzní inženýrství, vývoj produktů a průmyslový design.
