Name: Picotronic Polohovací laser lineární 5 mW
Brand: Picotronic
SKU: 2987649
Availability: BackOrder

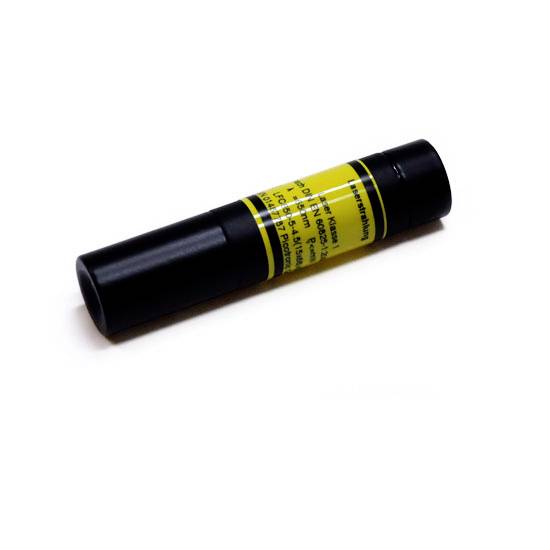

Černý balzám na rty s žlutou etiketou na bílém pozadí.

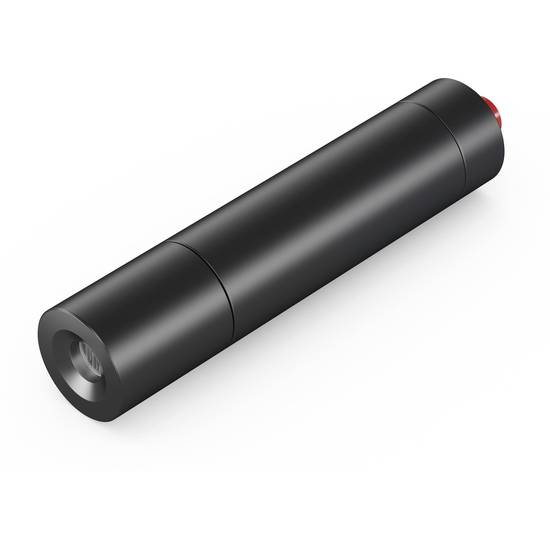

Černý válcovitý předmět s červeným tlačítkem na konci.

Černý obdélník s tenkou horizontální červenou čarou uprostřed.

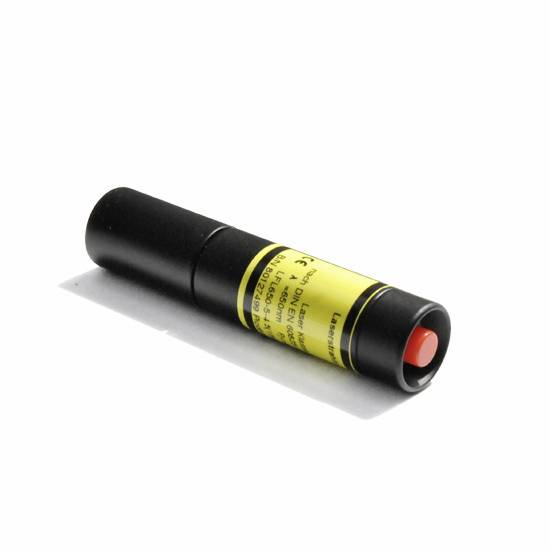

Černý laserový ukazovátko s žlutou nálepkou a červeným tlačítkem leží na bílém pozadí.

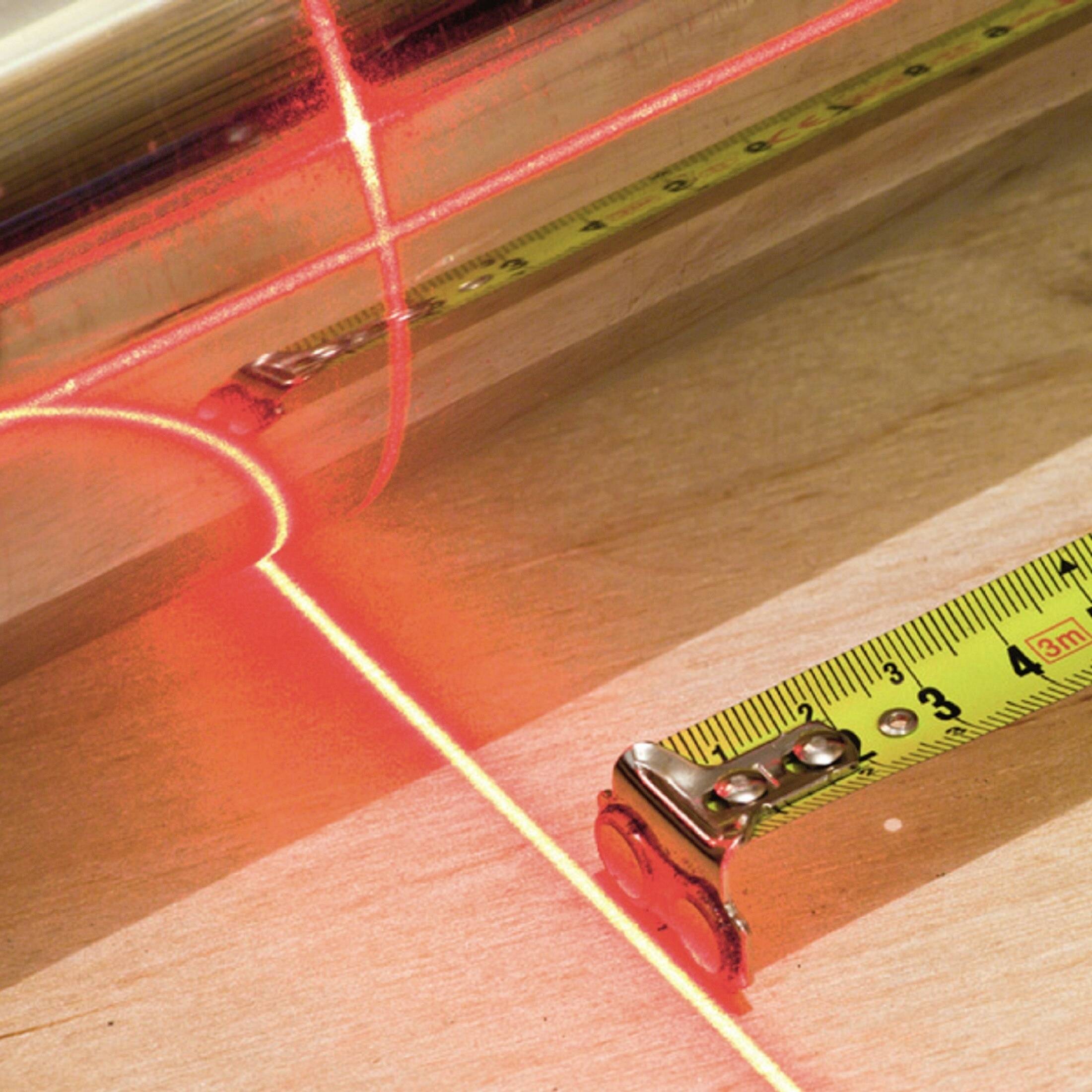

Svinovací metr a červený laserový paprsek ukazují na dřevěný povrch. Laser běží rovnoběžně s metrem, který ukazuje délku.

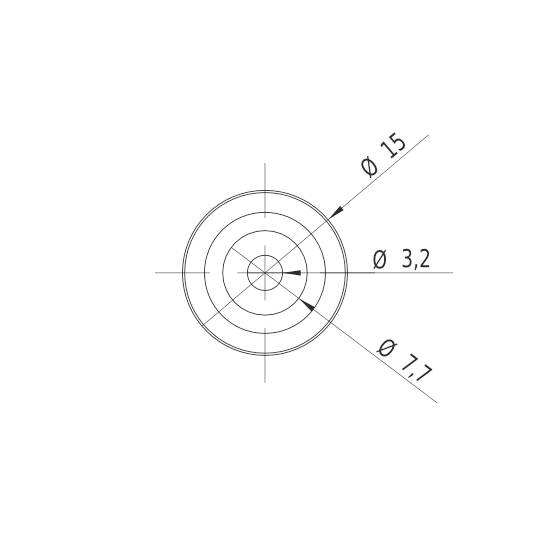

Technický výkres kruhu se třemi soustřednými kruhy. Vnější průměr 3,2 mm, čára ukazuje vnitřní průměr 0,7 mm.

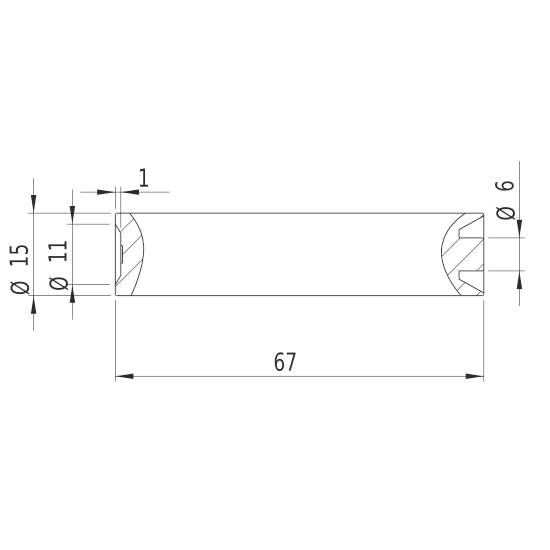

Technický výkres válcového objektu o průměru 15 mm a délce 67 mm, boční průměr 11 mm.

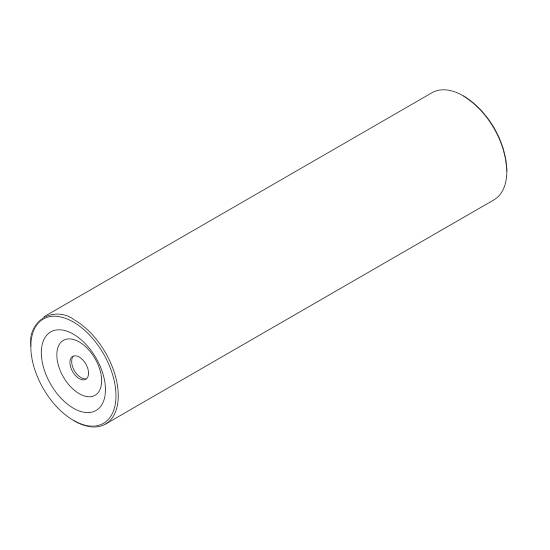

Jednoduchý lineární nákres válcového objektu nakloněného na bok, s koncentrickým vzorem na jednom konci.

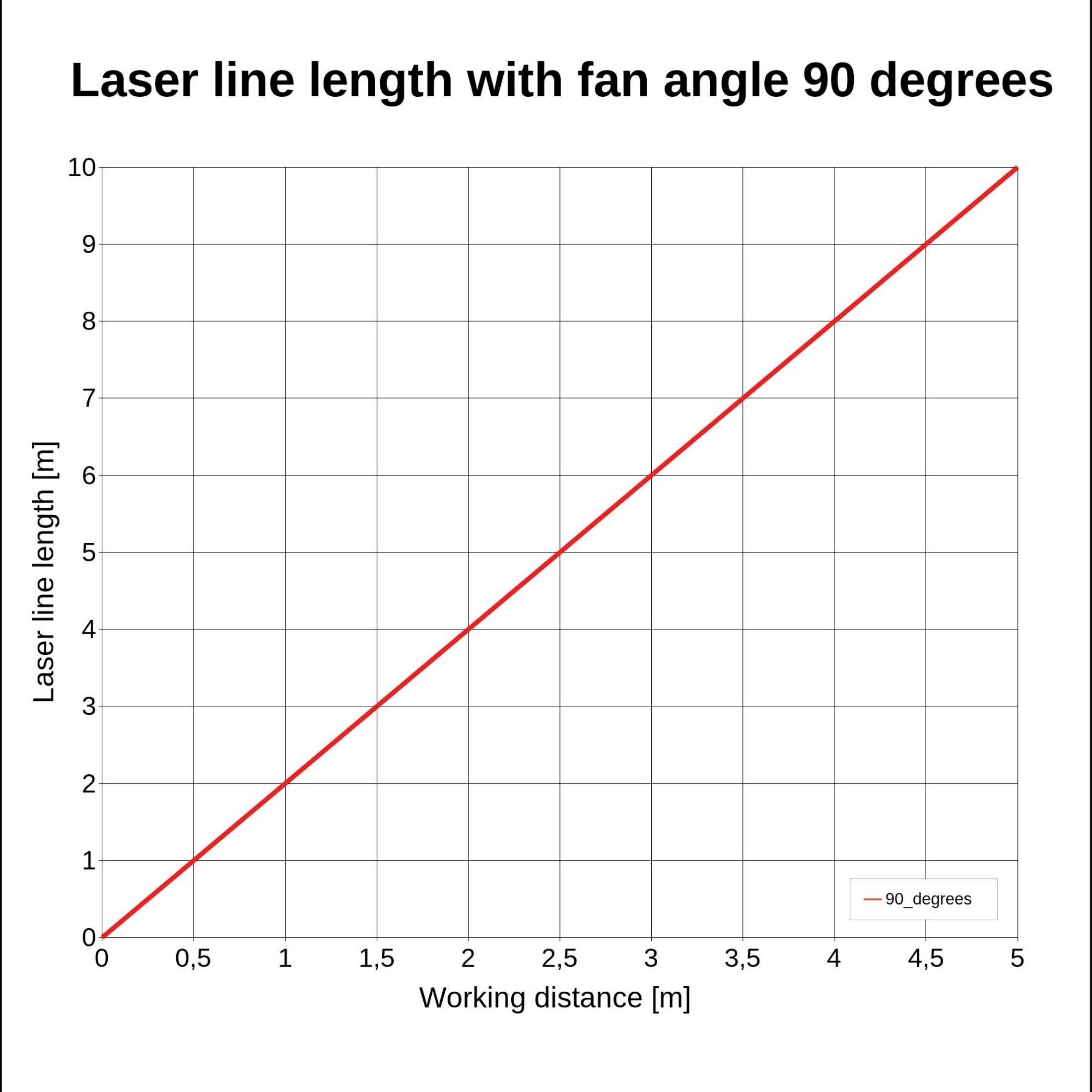

Graf ukazuje lineární nárůst délky laserové čáry od 0 do 10 metrů při pracovní vzdálenosti od 0 do 5 metrů při úhlu ventilátoru 90 stupňů.

1/9

Kategorie produktu

Polohovací laser

Vyzařovací charakteristika

lineární

Vlnová délka

650 nm

Výkon

5 mW

(Ø)

15 mm

Doručení: Po 30. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 706,61 Kč / kus)

1 706,61 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Přímý laser, červený, 650 nm, 5 mW, 90°, laser třídy 1; zaostření 2 m, 3 v DC, 15 x 68 mm, provoz na baterie

Kategorie laseru: 1
Vyzařovací charakteristika: lineární

Dodatečné informace:

Technické parametry

Materiál: hliník
Optický výkon 5 mW
Životnost: 3000 h
Provozní teplota: -20 °C - 50 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Linie
Laserová třída 1
Divergence: Výška: 1.0 mrad
Úhel otevření: 90 °
Pracovní vzdálenost: 2 m
Optika: Akrylová čočka
Laserová technologie: Samostatná modová dioda
Ostření: fixed (2000 mm)
Potenciometr pouzdra: VDD(+)
Výstupní optika: Průměr 6 mm
Ochranná čočka: Ano

Kategorie produktu: Polohovací laser

Vyzařovací charakteristika: lineární

Vlastnosti zaostření: Fixní ostření 2000 mm

Vlnová délka: 650 nm

: 5 mW

(Ø): 15 mm

Délka: 68 mm

Kategorie laseru: 1

Úhel otevření: 90°

Divergence paprsku: 1.0 mrad

Pracovní odstup: 2 m

Provozní napětí: 3 V/DC

Provozní proud: 20 mA

Materiál: hliník

Rozm.: (Ø x d) 15 mm x 68 mm

Hmotnost: 25 g

Splňuje RoHS: ano

Max. teplota: 50 °C

Min. teplota: -20 °C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2987649 Picotronic Polohovací laser lineární 5 mW

Informace

Informace 2987649 Picotronic Polohovací laser lineární 5 mW

Prohlášení o shodě

Prohlášení o shodě 2987649 Picotronic Polohovací laser lineární 5 mW

Provedení

Přímý laser, červený, 650 nm, 5 mW, 90°, laser třídy 1; zaostření 2 m, 3 v DC, 15 x 68 mm, provoz na baterie
Typ LH650-5-3(15x68)90 je laser pro projekci červené laserové čáry. Laserový modul emituje záření z vlnové délky 650 nm. Modul obsahuje 2 knoflíkové baterie (LR44), které jsou součástí dodávky a umožňují bezdrátový provoz po dobu několika hodin. Laser má velmi kompaktní provedení (15 x 68 mm). Po stisknutí spínače na konci laserového modulu je laser trvale zapnutý. Opětovným stisknutím se laser opět vypne. Úhel rozevření (90°) dosahuje při pracovní vzdálenosti 2 m, délka laserové linie 4 m. Pro použití v průmyslu, řemeslech, hobby nebo showoblasti. Tento modul spadá do laserové třídy 1.
Zajišťovací spínač: Na konci laserového modulu stiskněte spínač a laser je trvale zapnutý. Opětovným stisknutím se laser opět vypne.
Vyzařovací charakteristika: Přímka, tloušťka čáry 2 mm při 2 m
Optický výkon: 5 mW (laserová třída 1); zaostření: 2 m.
Kompaktní konstrukce: Rozměry 15x68mm; úhel rozevření: 90°; odchylka osy až 3,0°; úhel rozevření (90°), při pracovní vzdálenosti 2 m, délka laserové linie 4 m.
Pro prezentace, k polohování předmětů a použití v průmyslu, řemeslné výrobě, hobby nebo showu. Součástí dodávky jsou 2 knoflíkové baterie LR44.
Součástí dodávky jsou dvě baterie typu LR44.
Tento text byl přeložen strojově.

Popis

Provedení

Přímý laser, červený, 650 nm, 5 mW, 90°, laser třídy 1; zaostření 2 m, 3 v DC, 15 x 68 mm, provoz na baterie
Typ LH650-5-3(15x68)90 je laser pro projekci červené laserové čáry. Laserový modul emituje záření z vlnové délky 650 nm. Modul obsahuje 2 knoflíkové baterie (LR44), které jsou součástí dodávky a umožňují bezdrátový provoz po dobu několika hodin. Laser má velmi kompaktní provedení (15 x 68 mm). Po stisknutí spínače na konci laserového modulu je laser trvale zapnutý. Opětovným stisknutím se laser opět vypne. Úhel rozevření (90°) dosahuje při pracovní vzdálenosti 2 m, délka laserové linie 4 m. Pro použití v průmyslu, řemeslech, hobby nebo showoblasti. Tento modul spadá do laserové třídy 1.
Zajišťovací spínač: Na konci laserového modulu stiskněte spínač a laser je trvale zapnutý. Opětovným stisknutím se laser opět vypne.
Vyzařovací charakteristika: Přímka, tloušťka čáry 2 mm při 2 m
Optický výkon: 5 mW (laserová třída 1); zaostření: 2 m.
Kompaktní konstrukce: Rozměry 15x68mm; úhel rozevření: 90°; odchylka osy až 3,0°; úhel rozevření (90°), při pracovní vzdálenosti 2 m, délka laserové linie 4 m.
Pro prezentace, k polohování předmětů a použití v průmyslu, řemeslné výrobě, hobby nebo showu. Součástí dodávky jsou 2 knoflíkové baterie LR44.
Součástí dodávky jsou dvě baterie typu LR44.
Tento text byl přeložen strojově.
