Name: Laserfuchs Liniový laser lineární 5 mW
Brand: Laserfuchs
SKU: 2987677
Availability: BackOrder

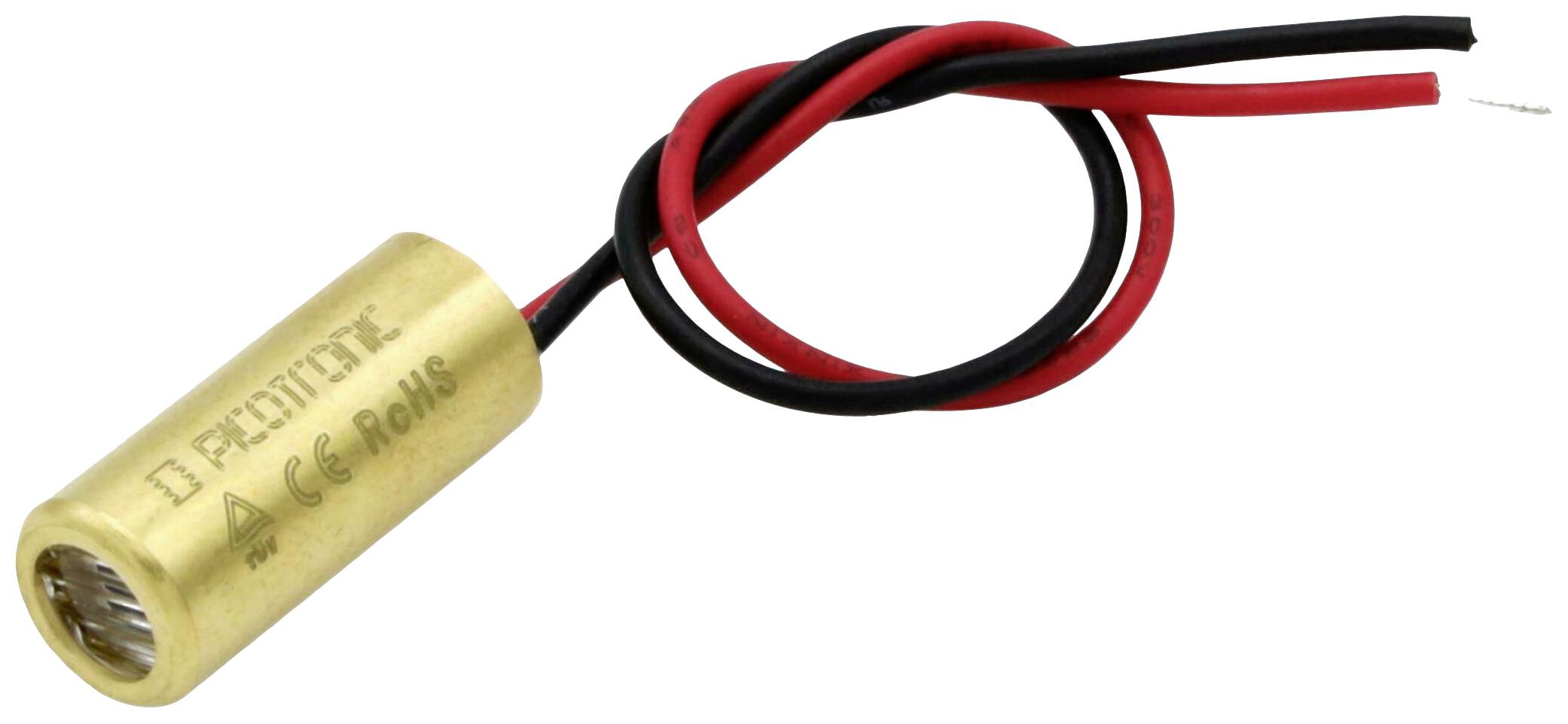

Malý, válcovitý laser se zlatým pouzdrem a dvěma připojenými kabely, červeným a černým.

LED podhledové bodové svítidlo válcovitého tvaru v mosazném provedení s červenými a černými přívodními kabely, vhodné pro vnitřní osvětlení.

Laserový paprsek vede diagonálně přes měřicí pásmo na dřevěném stole a ukazuje přesné měření v řemeslnickém kontextu.

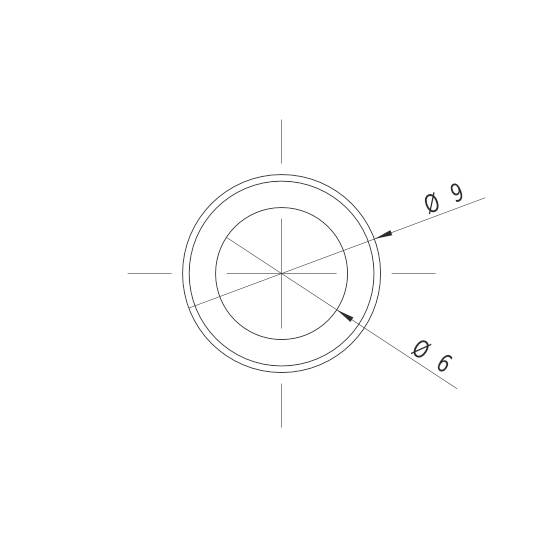

Technický výkres kruhu se dvěma údaji průměru: Ø 9 a Ø 6.

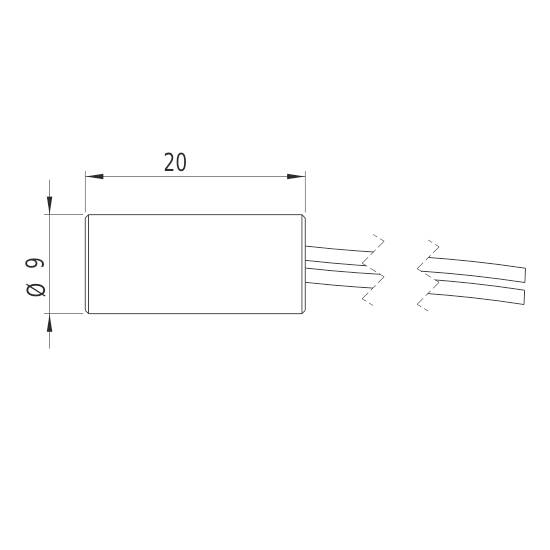

Náčrt válcovitého objektu o délce 20 mm a průměru 9 mm. Je připojen k několika kabelům.

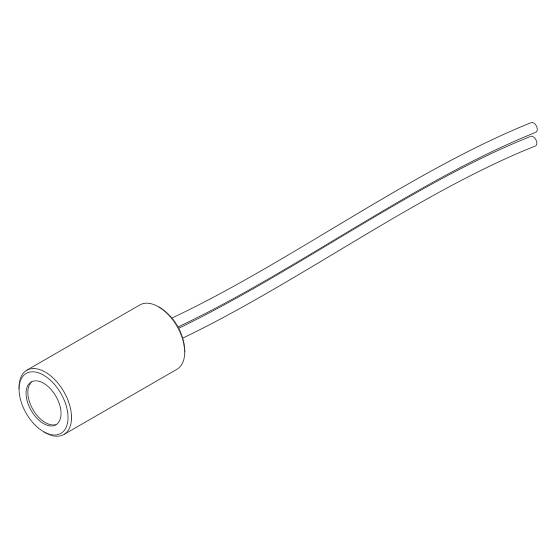

Kresba válcového senzoru se dvěma vyčnívajícími kabely, znázorněná jednoduchou linií.

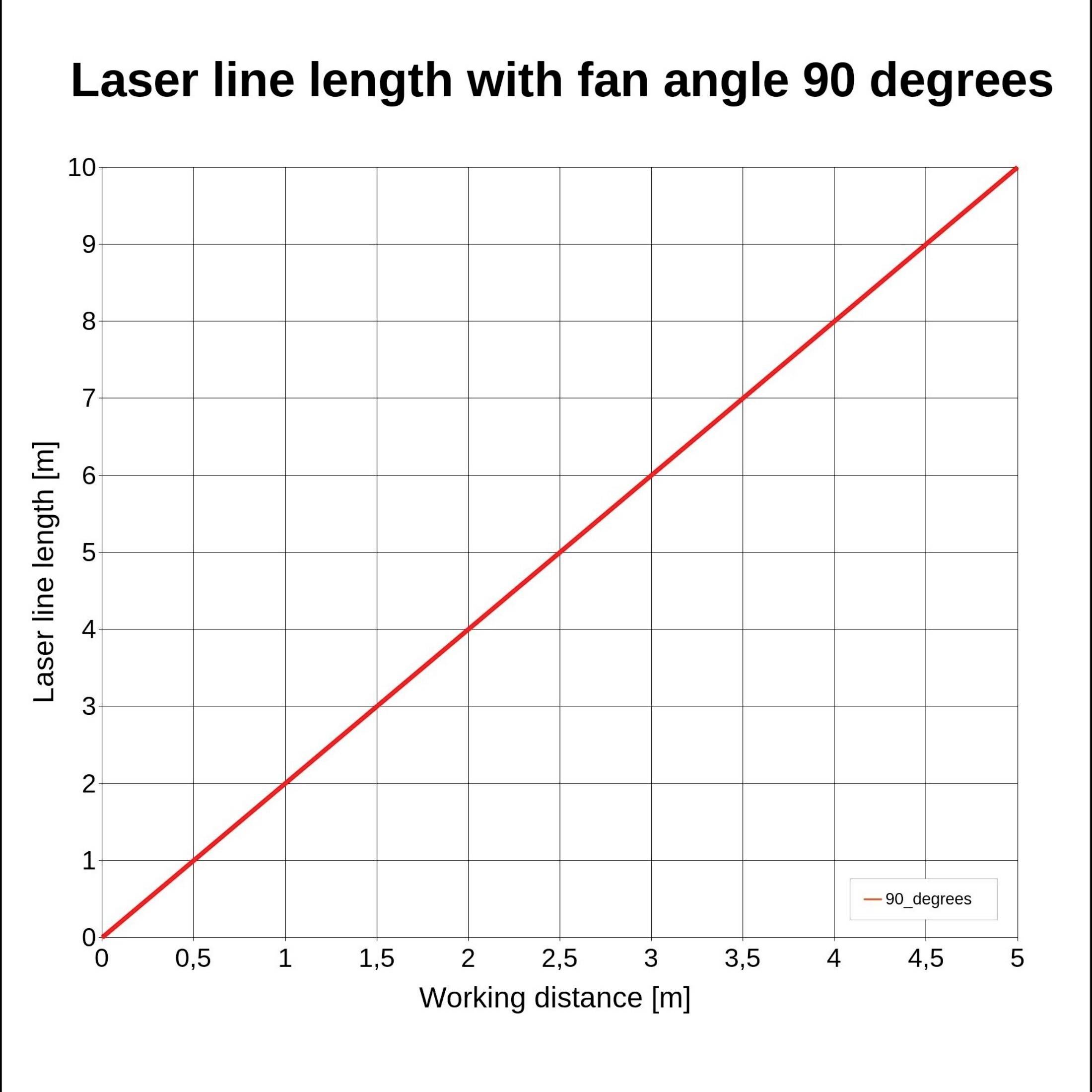

Graf zobrazuje vztah mezi pracovní vzdáleností a délkou laserové čáry při úhlu vějíře 90 stupňů. Je patrný lineární nárůst.

1/7

Kategorie produktu

Liniový laser

Vyzařovací charakteristika

lineární

Vlnová délka

635 nm

Výkon

5 mW

(Ø)

9 mm

Doručení: Út 20. 10.

68 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (789,26 Kč / kus)

789,26 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Přímý laser, červený, 635 nm, 5 mW, 90°, laserová třída 1, zaostření 0,25 m, 3 - 6 v DC, 9 x 20 mm

Kategorie laseru: 1
Vyzařovací charakteristika: lineární

Dodatečné informace:

Technické parametry

Materiál: mosaz.
Vyzařovací charakteristika: Čára, tloušťka čáry 1mm@0.25m, laser s 635 nm mají lepší viditelnost než např. laser s 650 nm.
Optický výkon 5 mW
Životnost: 3000 h
Provozní teplota: -20 °C - 40 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Linie
Laserová třída 1
Divergence: Výška: 1.0 mrad
Úhel otevření: 90 °
Pracovní vzdálenost: 0.25 m
Optika: Akrylová čočka
Laserová technologie: Dioda
Ostření: fixed (250 mm)
Potenciometr pouzdra: VDD(+)
Potenciál krytu: VDD(+) fokus: fixed (250mm)
Barva kabelu GND: Černá
Délka kabelu: 100 mm
Typ kabelu: 26 AWG, 0,14 mm m²
Výstupní optika: Průměr 6 mm

Kategorie produktu: Liniový laser

Vyzařovací charakteristika: lineární

Vlastnosti zaostření: Fixní ostření 250 mm

Vlnová délka: 635 nm

: 5 mW

(Ø): 9 mm

Délka: 20 mm

Kategorie laseru: 1

Úhel otevření: 90°

Divergence paprsku: 1.0 mrad

Pracovní odstup: 0.25 m

Provozní napětí: 6 V/DC

Provozní proud: 35 mA

Materiál: mosaz

Rozm.: (Ø x d) 9 mm x 20 mm

Hmotnost: 6 g

Splňuje RoHS: ano

Max. teplota: 40 °C

Min. teplota: -20 °C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2987677 Laserfuchs Liniový laser lineární 5 mW

Informace

Informace 2987677 Laserfuchs Liniový laser lineární 5 mW

Prohlášení o shodě

Prohlášení o shodě 2987677 Laserfuchs Liniový laser lineární 5 mW

Provedení

Přímý laser, červený, 635 nm, 5 mW, 90°, laserová třída 1, zaostření 0,25 m, 3 - 6 v DC, 9 x 20 mm
Typ LFL635-5-6(9x20)90-F250 je modul liniového laseru, který je díky vlnové délce 635 nm výrazně lépe viditelný než srovnatelný laser s 650 nm. Laser má velmi kompaktní provedení (9 x 20 mm). Ideální pracovní vzdálenost liniového laseru je 0,25 m. Životnost laserového modulu je delší než 3.000 hodin. Úhel rozevření 90° vytváří ve vzdálenosti 0,25 m linii o délce 0,5 m. Odběr proudu je s cca 40 mA velmi malý, proto lze bez problémů použít 2 baterie k napájení a laserové zařízení lze používat mobilně. Například náš Battery-Pack se 2 x 1,5 v bateriemi (AA). Tento liniový laser se používá např. pro nivelační přístroje, laserové značení a pro přesné polohování předmětů. Typické oblasti použití jsou low-cost aplikace. Tento modul spadá do laserové třídy 1.
Laser Low Cost
Přednastavené zaostření
Kompaktní provedení
Provozní napětí 3 - 6V DC
Laserová třída 1
Tento text byl přeložen strojově.

Popis

Provedení

Přímý laser, červený, 635 nm, 5 mW, 90°, laserová třída 1, zaostření 0,25 m, 3 - 6 v DC, 9 x 20 mm
Typ LFL635-5-6(9x20)90-F250 je modul liniového laseru, který je díky vlnové délce 635 nm výrazně lépe viditelný než srovnatelný laser s 650 nm. Laser má velmi kompaktní provedení (9 x 20 mm). Ideální pracovní vzdálenost liniového laseru je 0,25 m. Životnost laserového modulu je delší než 3.000 hodin. Úhel rozevření 90° vytváří ve vzdálenosti 0,25 m linii o délce 0,5 m. Odběr proudu je s cca 40 mA velmi malý, proto lze bez problémů použít 2 baterie k napájení a laserové zařízení lze používat mobilně. Například náš Battery-Pack se 2 x 1,5 v bateriemi (AA). Tento liniový laser se používá např. pro nivelační přístroje, laserové značení a pro přesné polohování předmětů. Typické oblasti použití jsou low-cost aplikace. Tento modul spadá do laserové třídy 1.
Laser Low Cost
Přednastavené zaostření
Kompaktní provedení
Provozní napětí 3 - 6V DC
Laserová třída 1
