Name: Laserfuchs Liniový laser lineární 5 mW
Brand: Laserfuchs
SKU: 2987622
Availability: BackOrder

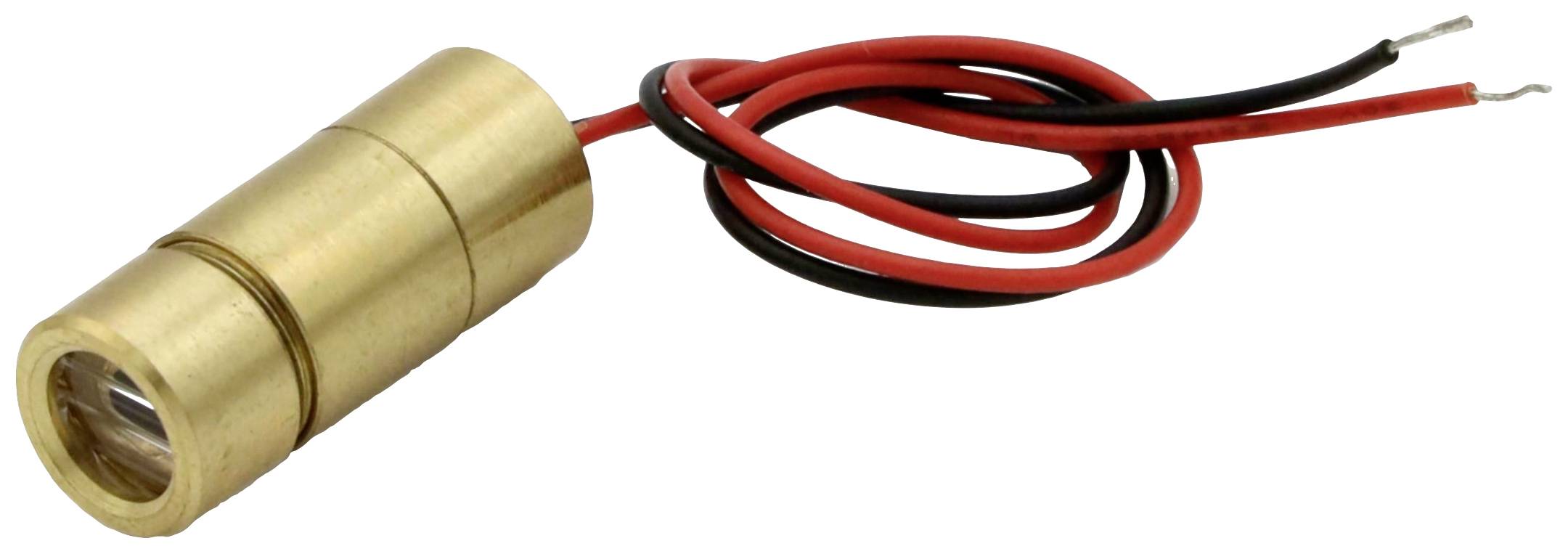

Válcový mosazný laser se dvěma vodiči (červeným a černým) pro elektrické připojení.

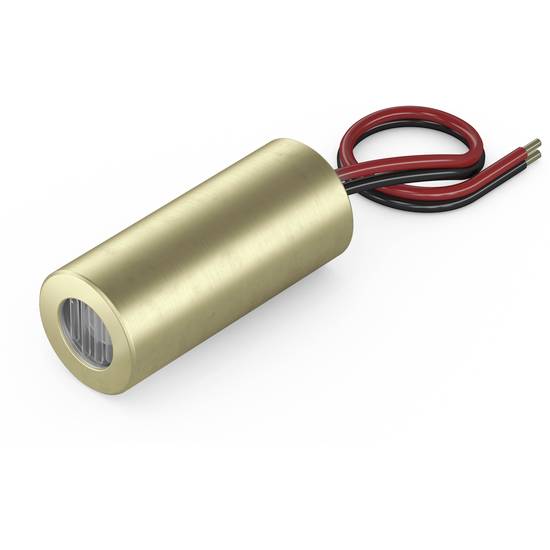

Malý válcovitý zlatý LED reflektor s červenými a černými kabely.

Vodorovná, tenká červená čára na černém pozadí.

Kotoučová pila rychle prořízne dřevěnou desku a vytvoří červeně svítící linii v místě řezu.

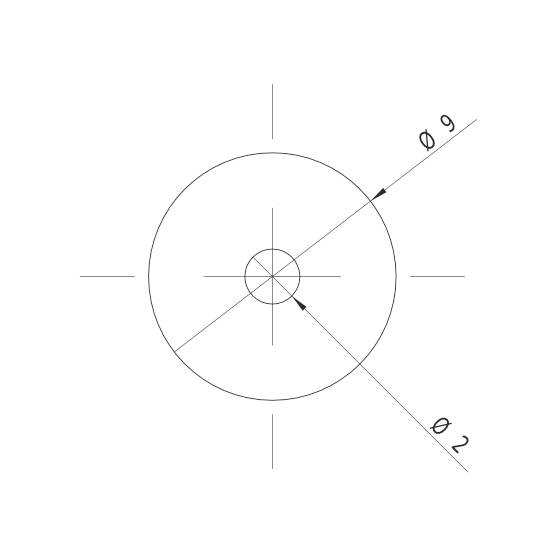

Technický výkres kruhu s vyznačenými průměry Ø9 a Ø2, které znázorňují velikost a poměr.

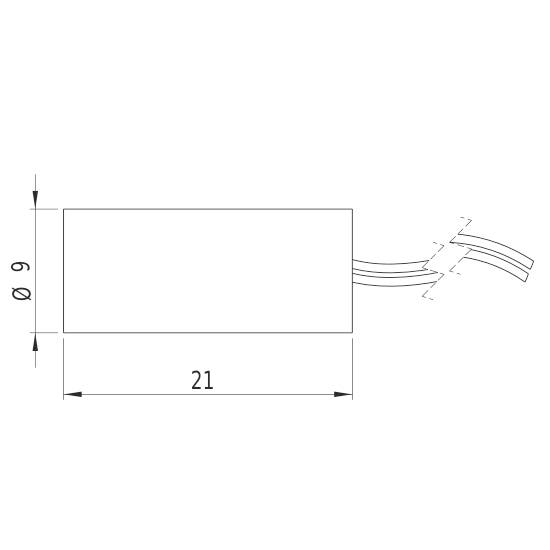

Náčrt obdélníkové součástky o délce 21 a průměru 9. Dva kabely vyčnívají vpravo.

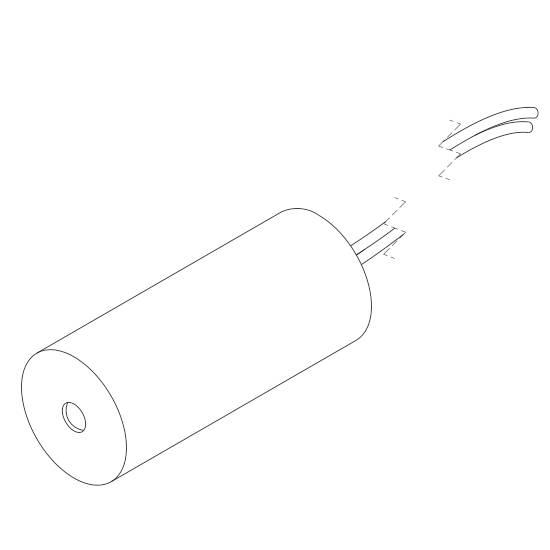

Diagram válcového elektromotoru se dvěma vyčnívajícími kabely vpravo.

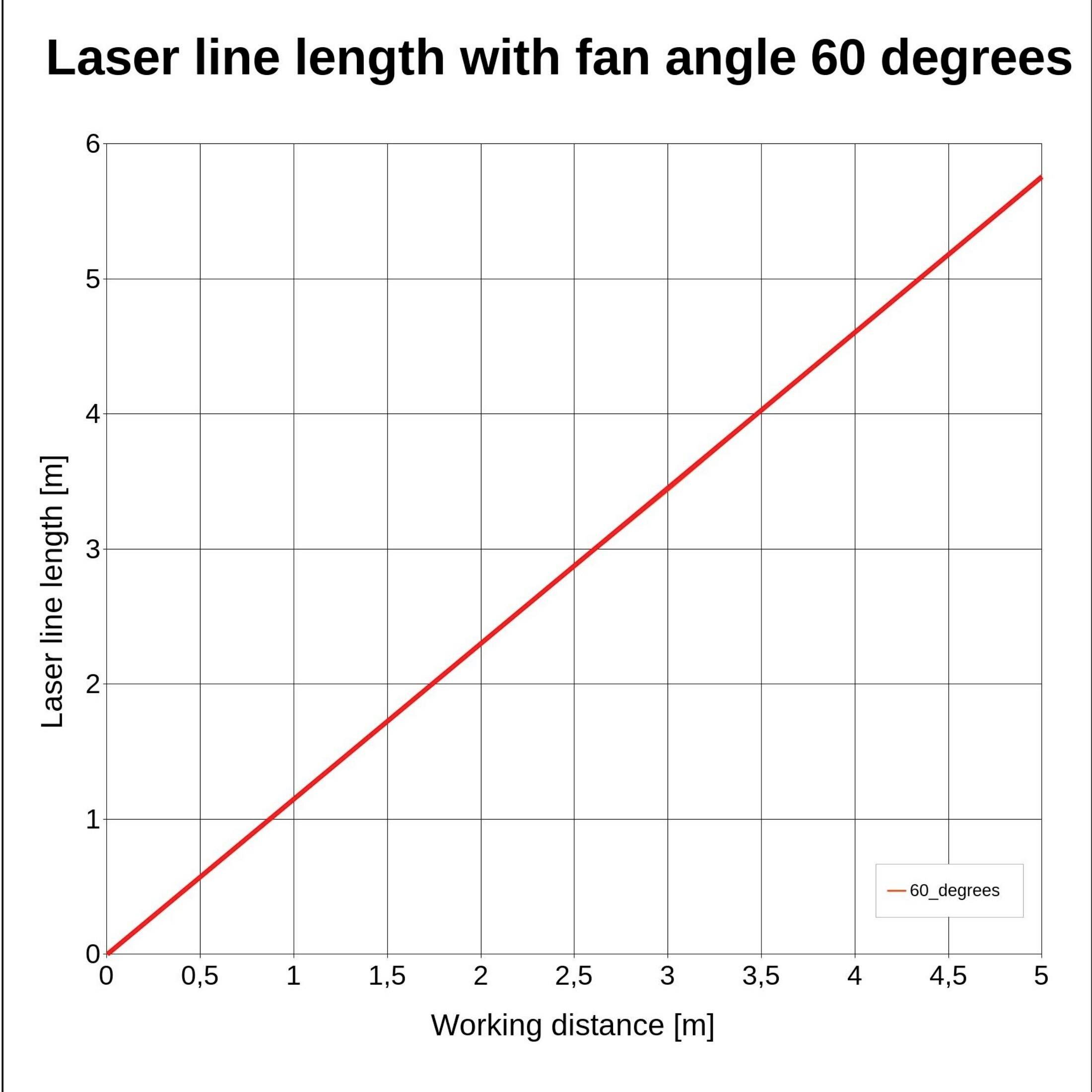

Graf ukazuje 'Délku laserové linie při úhlu ventilátoru 60 stupňů'. X-osa: Pracovní vzdálenost [m]. Y-osa: Délka laserové linie [m]. Linie stoupá lineárně.

1/8

Kategorie produktu

Liniový laser

Vyzařovací charakteristika

lineární

Vlnová délka

635 nm

Výkon

5 mW

(Ø)

9 mm

Doručení: Út 20. 10.

19 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 235,54 Kč / kus)

1 235,54 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Nastavitelný přímý laser, červená, 635 nm, 5 mW, 60°, laserová třída 1, nastavitelné zaostření, 3 - 5 v DC, 9 x 21 mm

Kategorie laseru: 1
Vyzařovací charakteristika: lineární

Dodatečné informace:

Technické parametry

Materiál: mosaz.
Optický výkon 5 mW
Životnost: 10 000 h
Provozní teplota: -10 °C až 40 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Linie
Laserová třída 1
Divergence: Výška: 1.0 mrad
Úhel otevření: 60 °
Pracovní vzdálenost: 3 m
Optika: Akrylová čočka
Laserová technologie: Samostatná modová dioda
Zaostření: Nastavitelné
Potenciometr pouzdra: VDD(+)
Potenciometr krytu: VDD(+) fokus: Nastavitelný
Barva kabelu GND: Černá
Délka kabelu: 150 mm
Typ kabelu: Belden, typ 1007, 26 AWG
Výstupní optika: Průměr 6 mm

Kategorie produktu: Liniový laser

Vyzařovací charakteristika: lineární

Vlastnosti zaostření: fokusovatelný

Vlnová délka: 635 nm

: 5 mW

(Ø): 9 mm

Délka: 21 mm

Kategorie laseru: 1

Úhel otevření: 60°

Divergence paprsku: 1.0 mrad

Pracovní odstup: 3 m

Provozní napětí: 5 V/DC

Provozní proud: 30 mA

Materiál: mosaz

Rozm.: (Ø x d) 9 mm x 21 mm

Hmotnost: 7.3 g

Splňuje RoHS: ano

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2987622 Laserfuchs Liniový laser lineární 5 mW

Informace

Informace 2987622 Laserfuchs Liniový laser lineární 5 mW

Prohlášení o shodě

Prohlášení o shodě 2987622 Laserfuchs Liniový laser lineární 5 mW

Provedení

Nastavitelný přímý laser, červená, 635 nm, 5 mW, 60°, laserová třída 1, nastavitelné zaostření, 3 - 5 v DC, 9 x 21 mm
ADJ typ LH635-5-5(9x21)60 je linkový laserový modul, který je díky vlnové délce 635 nm lépe viditelný než srovnatelný laser s 650 nm. Laser má velmi kompaktní provedení (9 x 21 mm). Životnost laserového modulu je delší než 3.000 hodin. Úhel rozevření 60° vytváří ve vzdálenosti 1 m laserovou čáru o délce 1,1 m. Díky nastavitelnému ostření lze tloušťku laserového paprsku upravit. Odběr proudu je s cca 30 mA velmi malý, proto lze bez problémů použít 2 baterie k napájení a laserové zařízení lze používat mobilně. Například náš Battery-Pack se 2 x 1,5 v bateriemi (AA). Tento liniový laser se používá např. pro nivelační přístroje, laserové značení a přesné polohování předmětů, v průmyslu, řemeslech, hobby a show. Typické oblasti použití jsou low-cost aplikace. Tento modul spadá do laserové třídy 1.
Vyzařovací charakteristika: Čára, tloušťka čáry se může měnit; laser s 635 nm má lepší viditelnost než např. laser s 650 nm.
Optický výkon: 5 mW (třída laseru 1); nastavitelné zaostření
Kompaktní konstrukce: Rozměry 9 x 21 mm; úhel rozevření: 60°; odchylka osy: Až 3,0°
Úhel rozevření (60°) vytváří při pracovní vzdálenosti 1 m laserový paprsek o délce 1,1 m.
Pro použití např. u laserových vodováh, laserových značek, robotiky a show. Napájení 3V až 5V. Pro napájení lze použít např. náš akupack Picotronic, 3 v nebo síťový Picotronic LFNT-3.
Tento text byl přeložen strojově.

Popis

Provedení

Nastavitelný přímý laser, červená, 635 nm, 5 mW, 60°, laserová třída 1, nastavitelné zaostření, 3 - 5 v DC, 9 x 21 mm
ADJ typ LH635-5-5(9x21)60 je linkový laserový modul, který je díky vlnové délce 635 nm lépe viditelný než srovnatelný laser s 650 nm. Laser má velmi kompaktní provedení (9 x 21 mm). Životnost laserového modulu je delší než 3.000 hodin. Úhel rozevření 60° vytváří ve vzdálenosti 1 m laserovou čáru o délce 1,1 m. Díky nastavitelnému ostření lze tloušťku laserového paprsku upravit. Odběr proudu je s cca 30 mA velmi malý, proto lze bez problémů použít 2 baterie k napájení a laserové zařízení lze používat mobilně. Například náš Battery-Pack se 2 x 1,5 v bateriemi (AA). Tento liniový laser se používá např. pro nivelační přístroje, laserové značení a přesné polohování předmětů, v průmyslu, řemeslech, hobby a show. Typické oblasti použití jsou low-cost aplikace. Tento modul spadá do laserové třídy 1.
Vyzařovací charakteristika: Čára, tloušťka čáry se může měnit; laser s 635 nm má lepší viditelnost než např. laser s 650 nm.
Optický výkon: 5 mW (třída laseru 1); nastavitelné zaostření
Kompaktní konstrukce: Rozměry 9 x 21 mm; úhel rozevření: 60°; odchylka osy: Až 3,0°
Úhel rozevření (60°) vytváří při pracovní vzdálenosti 1 m laserový paprsek o délce 1,1 m.
Pro použití např. u laserových vodováh, laserových značek, robotiky a show. Napájení 3V až 5V. Pro napájení lze použít např. náš akupack Picotronic, 3 v nebo síťový Picotronic LFNT-3.
