Name: Laserfuchs Liniový laser lineární 5 mW
Brand: Laserfuchs
SKU: 2987424
Availability: BackOrder

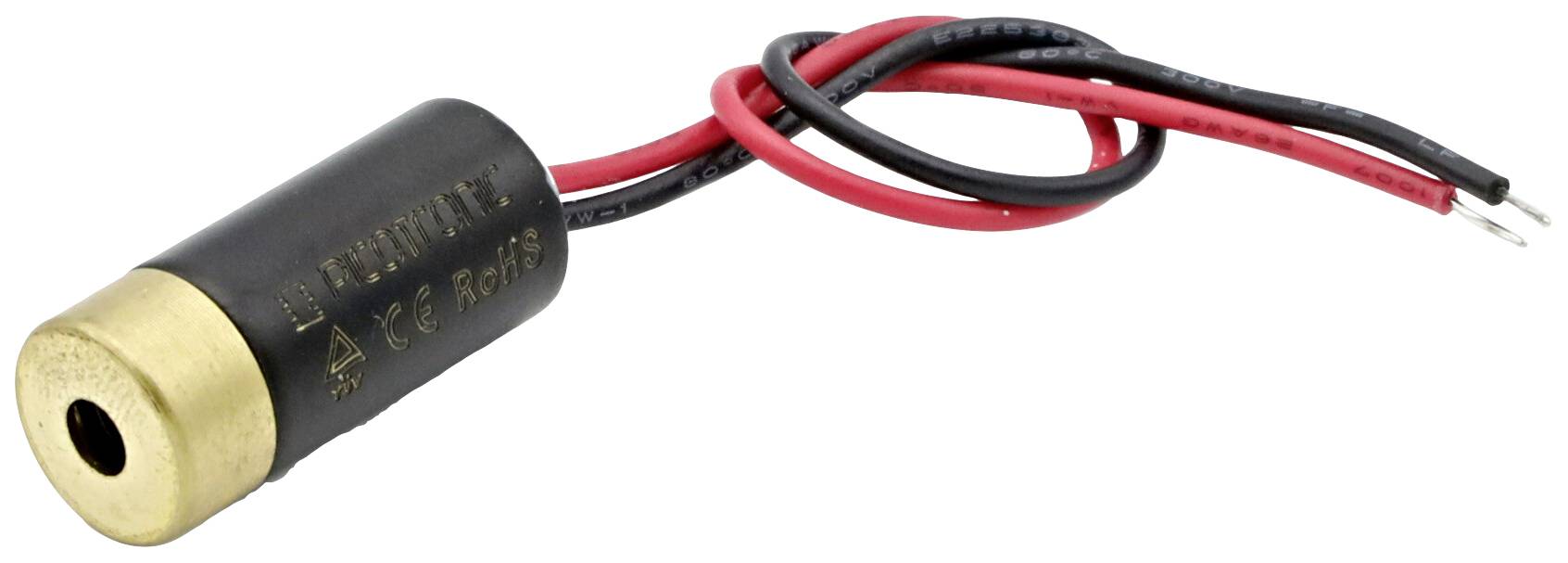

Malý válcový laserový modul s černým tělem a mosazným čelem. Jsou připojena dva kabely, jeden červený a jeden černý.

Černý čtverec s tenkým horizontálním červeným pruhem uprostřed.

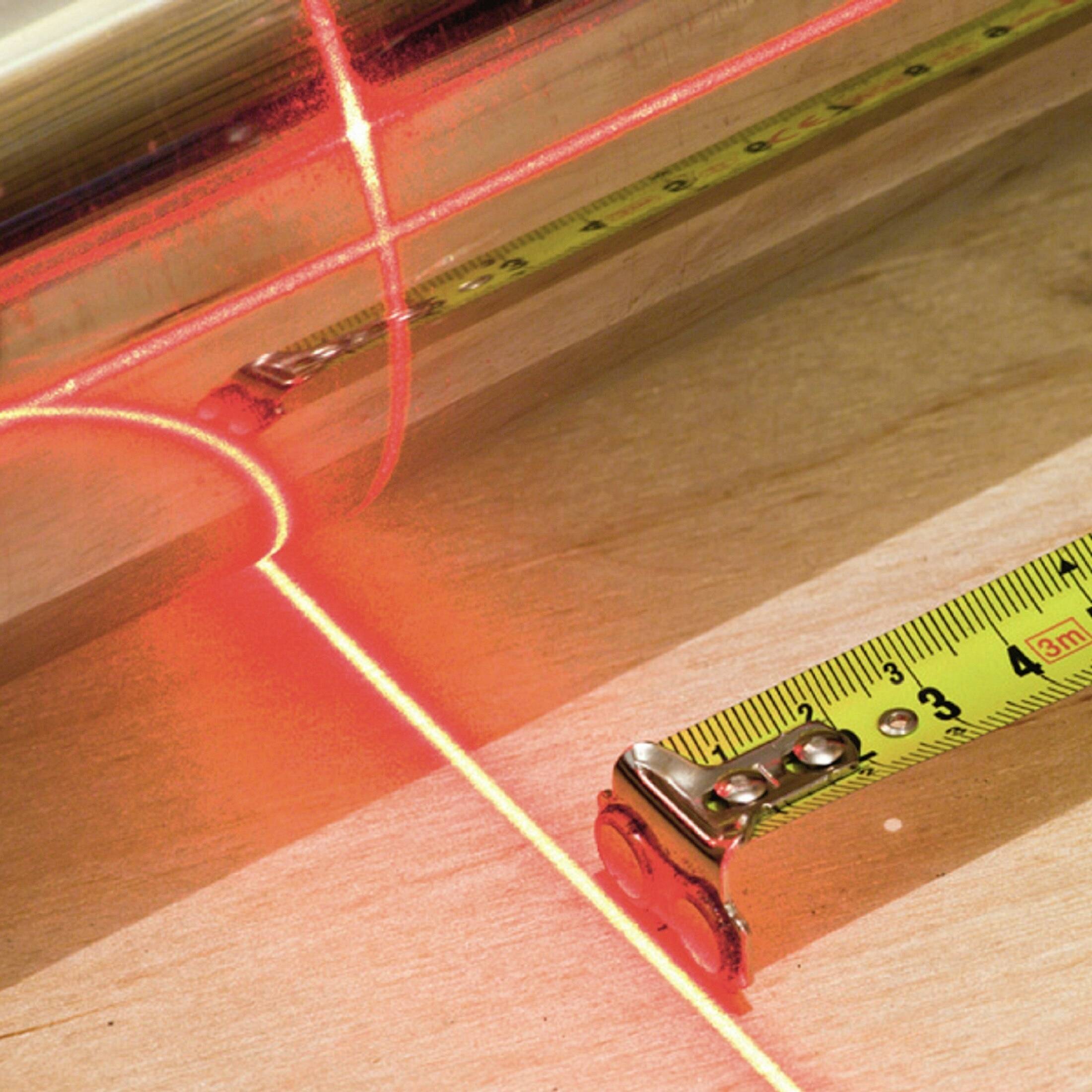

Kovový trubkový profil na dřevěném povrchu, osvětlený červeným laserem a měřený pásmem.

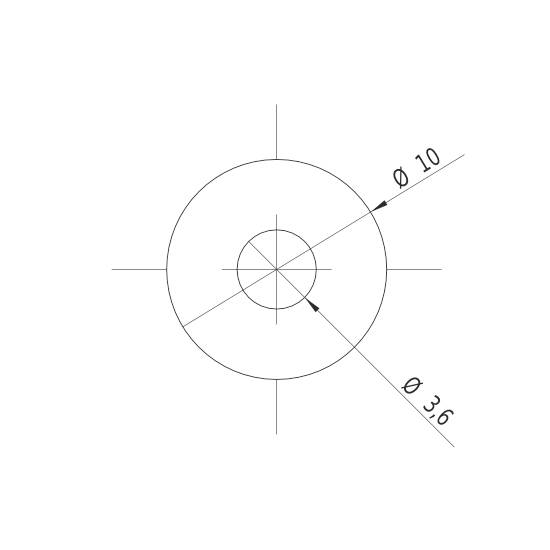

Technický výkres kruhu s vnitřním otvorem. Vnější průměr Ø 10, vnitřní průměr Ø 3,6.

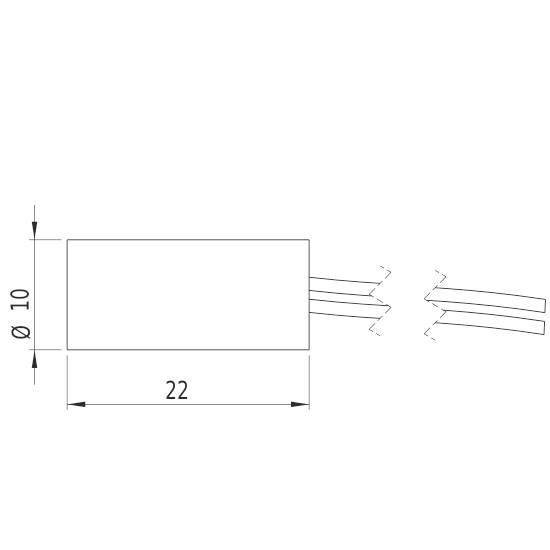

Technický výkres válcového objektu s rozměry: průměr 10, délka 22. Dva kabely vyčnívají ven.

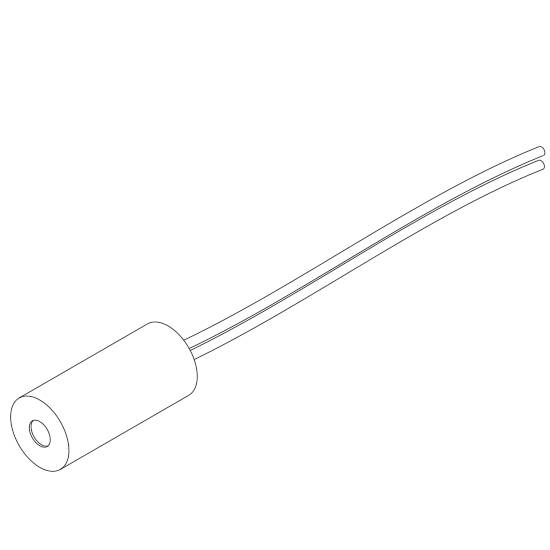

Válcový senzor se dvěma vyčnívajícími dráty.

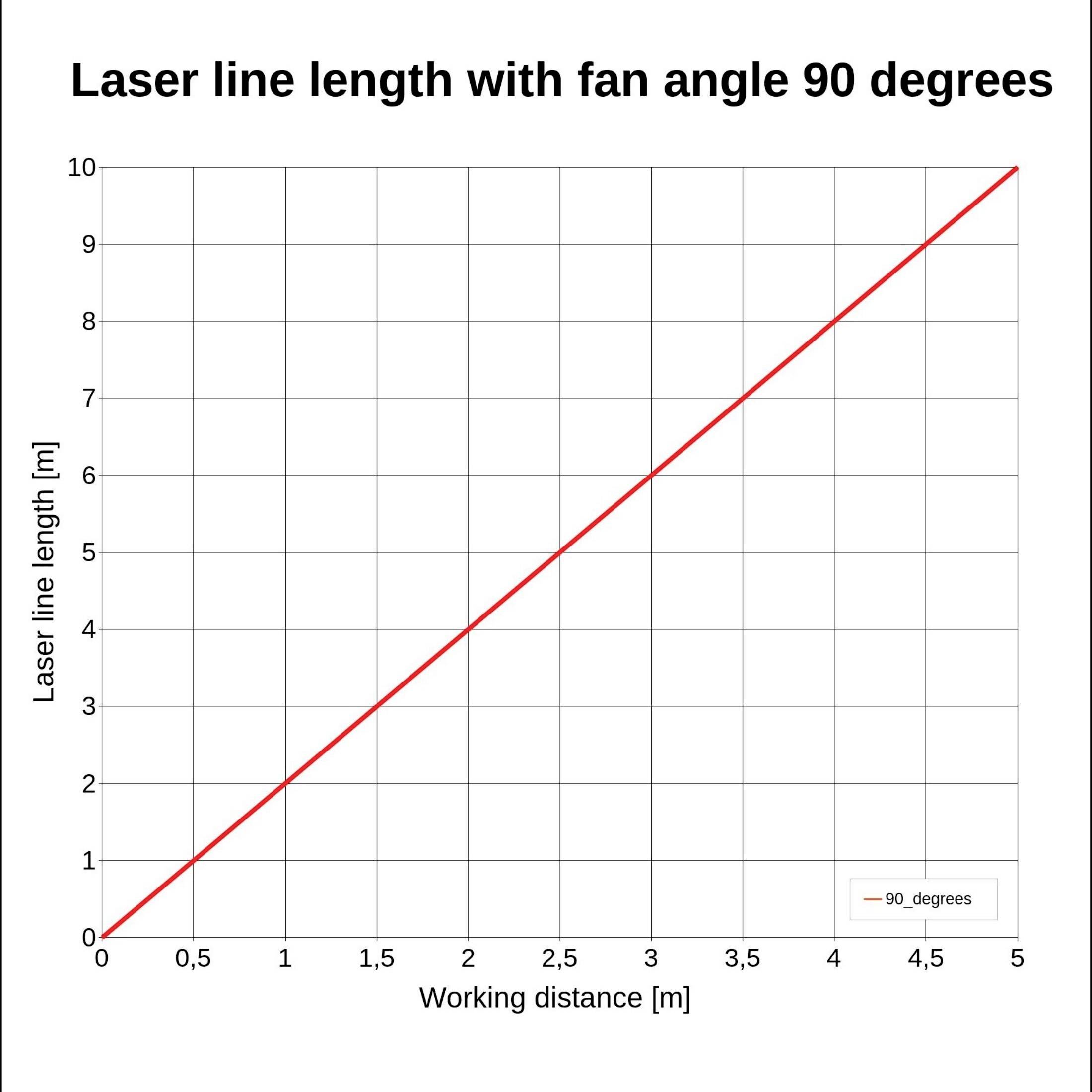

Graf ukazuje lineární vztah mezi pracovní vzdáleností (m) a délkou laserové čáry (m) při úhlu vějíře 90 stupňů.

1/7

Kategorie produktu

Liniový laser

Vyzařovací charakteristika

lineární

Vlnová délka

635 nm

Výkon

5 mW

(Ø)

10 mm

Doručení: Út 20. 10.

97 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (982,64 Kč / kus)

982,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Přímý laser, červený, 635 nm, 5 mW, 90°, laserová třída 1, fokus 1 m, 3-6V DC, 10 x 22 mm

Kategorie laseru: 1
Vyzařovací charakteristika: lineární

Dodatečné informace:

Technické parametry

Materiál: mosaz.
Optický výkon 5 mW
Životnost: 2 000 h
Provozní teplota: -20 °C - 40 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Linie
Laserová třída 1
Divergence: Výška: 1.0 mrad
Úhel otevření: 90 °
Pracovní vzdálenost: 1 m
Optika: Akrylová čočka
Laserová technologie: Dioda
Zaostřování: fixed (1000 mm)
Potenciometr pouzdra: VDD(+)
Potenciometr na krytu: VDD(+) fokus: fixed (1000 mm)
Barva kabelu GND: Černá
Délka kabelu: 600 mm.
Typ kabelu: 26 AWG, 0,14 mm m²
Výstupní optika: Průměr 6 mm
Ochranná čočka: Ano

Kategorie produktu: Liniový laser

Vyzařovací charakteristika: lineární

Vlastnosti zaostření: Fixní ostření 1000 mm

Vlnová délka: 635 nm

: 5 mW

(Ø): 10 mm

Délka: 22 mm

Kategorie laseru: 1

Úhel otevření: 90°

Divergence paprsku: 1.0 mrad

Pracovní odstup: 1 m

Provozní napětí: 6 V/DC

Provozní proud: 45 mA

Materiál: mosaz

Rozm.: (Ø x d) 10 mm x 22 mm

Hmotnost: 8.5 g

Splňuje RoHS: ano

Max. teplota: 40 °C

Min. teplota: -20 °C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2987424 Laserfuchs Liniový laser lineární 5 mW

Informace

Informace 2987424 Laserfuchs Liniový laser lineární 5 mW

Prohlášení o shodě

Prohlášení o shodě 2987424 Laserfuchs Liniový laser lineární 5 mW

Provedení

Přímý laser, červený, 635 nm, 5 mW, 90°, laserová třída 1, fokus 1 m, 3-6V DC, 10 x 22 mm
Typ LFL635-5-6 (10x22)90-2000h-C600 je modul liniového laseru, který je díky vlnové délce 635 nm mnohem lépe viditelný než srovnatelný laser s 650 nm. Laser má kompaktní konstrukci (10 x 22 mm). Životnost laserového modulu je delší než 2.000 hodin. Úhel rozevření 90° vytváří ve vzdálenosti 1 m laserovou čáru o délce 2 m. Odběr proudu je s cca 45 mA velmi malý, proto lze bez problémů použít 2 baterie k napájení a laserové zařízení lze používat mobilně. Například náš Battery-Pack se 2 x 1,5 v bateriemi (AA). Tento liniový laser se používá např. pro nivelační přístroje, laserové značení a pro přesné polohování předmětů. Typické oblasti použití jsou low-cost aplikace. Tento modul spadá do laserové třídy 1.
Vyzařovací charakteristika: Linie, tloušťka čáry 1,2 mm@1m; laser s 635 nm má lepší viditelnost než např. laser s 650 nm.
Optický výkon: 5 mW (třída laseru 1); zaostření 1 m.
Kompaktní konstrukce: 10 x 22 mm; úhel rozevření: 90°; odchylka osy: Až 3,0°
Úhel rozevření (90°) dosahuje při pracovní vzdálenosti 1 m, délka laserové linie 2 m.
Pro použití např. u laserových vodováh, laserových značek, robotiky a show. Napájení 3 v až 6 V. Pro napájení lze použít např. náš akupack Picotronic, 3 v nebo síťový Picotronic LFNT-3.
Tento text byl přeložen strojově.

Popis

Provedení

Přímý laser, červený, 635 nm, 5 mW, 90°, laserová třída 1, fokus 1 m, 3-6V DC, 10 x 22 mm
Typ LFL635-5-6 (10x22)90-2000h-C600 je modul liniového laseru, který je díky vlnové délce 635 nm mnohem lépe viditelný než srovnatelný laser s 650 nm. Laser má kompaktní konstrukci (10 x 22 mm). Životnost laserového modulu je delší než 2.000 hodin. Úhel rozevření 90° vytváří ve vzdálenosti 1 m laserovou čáru o délce 2 m. Odběr proudu je s cca 45 mA velmi malý, proto lze bez problémů použít 2 baterie k napájení a laserové zařízení lze používat mobilně. Například náš Battery-Pack se 2 x 1,5 v bateriemi (AA). Tento liniový laser se používá např. pro nivelační přístroje, laserové značení a pro přesné polohování předmětů. Typické oblasti použití jsou low-cost aplikace. Tento modul spadá do laserové třídy 1.
Vyzařovací charakteristika: Linie, tloušťka čáry 1,2 mm@1m; laser s 635 nm má lepší viditelnost než např. laser s 650 nm.
Optický výkon: 5 mW (třída laseru 1); zaostření 1 m.
Kompaktní konstrukce: 10 x 22 mm; úhel rozevření: 90°; odchylka osy: Až 3,0°
Úhel rozevření (90°) dosahuje při pracovní vzdálenosti 1 m, délka laserové linie 2 m.
Pro použití např. u laserových vodováh, laserových značek, robotiky a show. Napájení 3 v až 6 V. Pro napájení lze použít např. náš akupack Picotronic, 3 v nebo síťový Picotronic LFNT-3.
Tento text byl přeložen strojově.
