Picotronic Polohovací laser lineární 20 mW

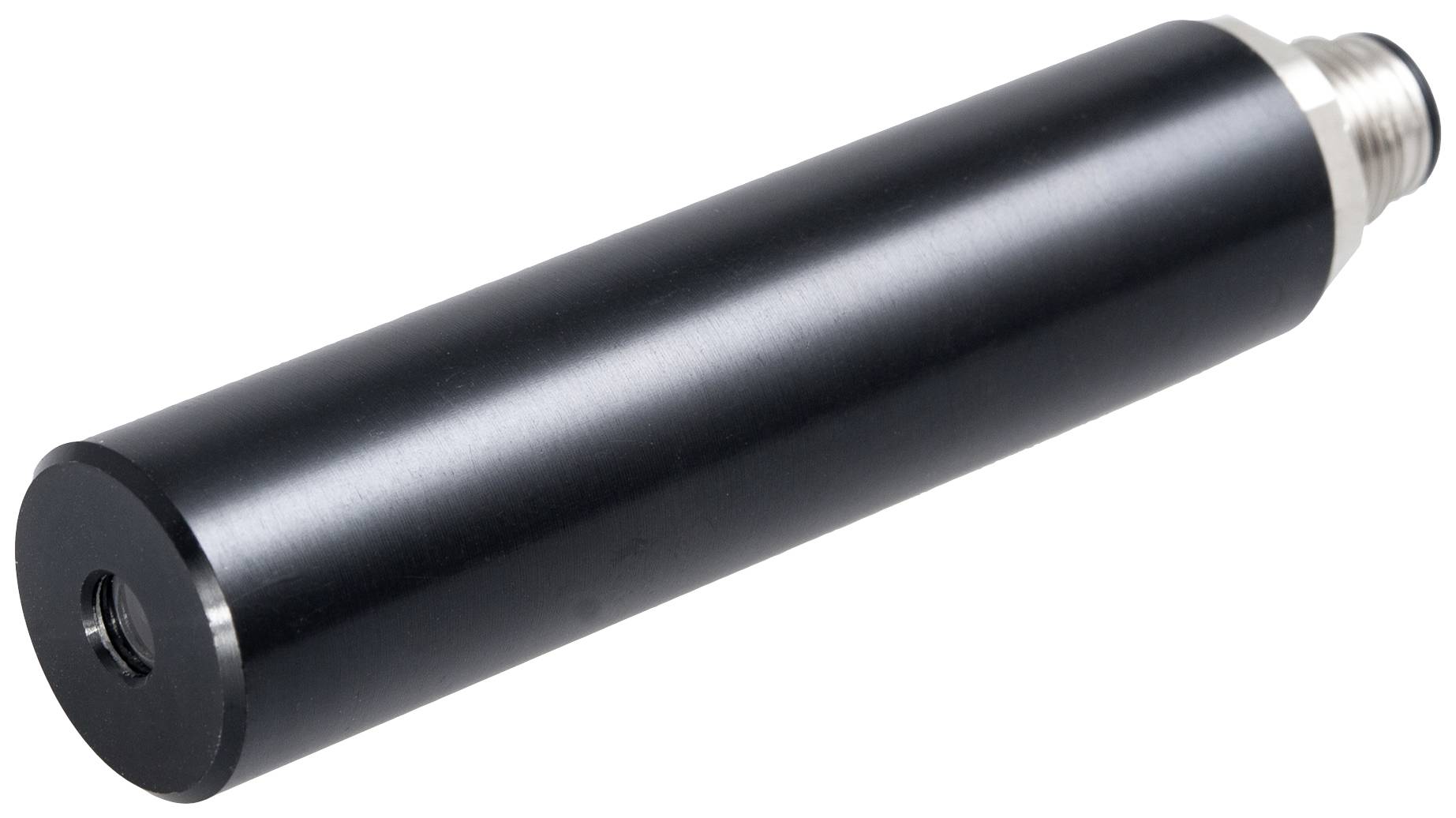

Černý válcovitý kovový předmět se stříbrným šroubovým spojem na jednom konci, pravděpodobně součást technického zařízení.

Jednoduchá černá sinusová křivka s tenkou červenou horizontální linií uprostřed na bílém pozadí.

Kruhová pila řeže dřevo za doprovodu červeného laseru, který vyznačuje oblast řezu.

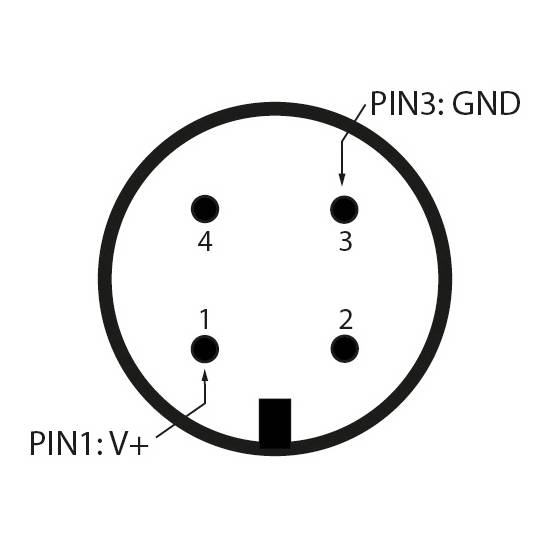

Kulatý konektor se čtyřmi kolíky, nahoře popsán: 'PIN3: GND', vlevo dole: 'PIN1: V+', uprostřed číslovaný od 1 do 4.

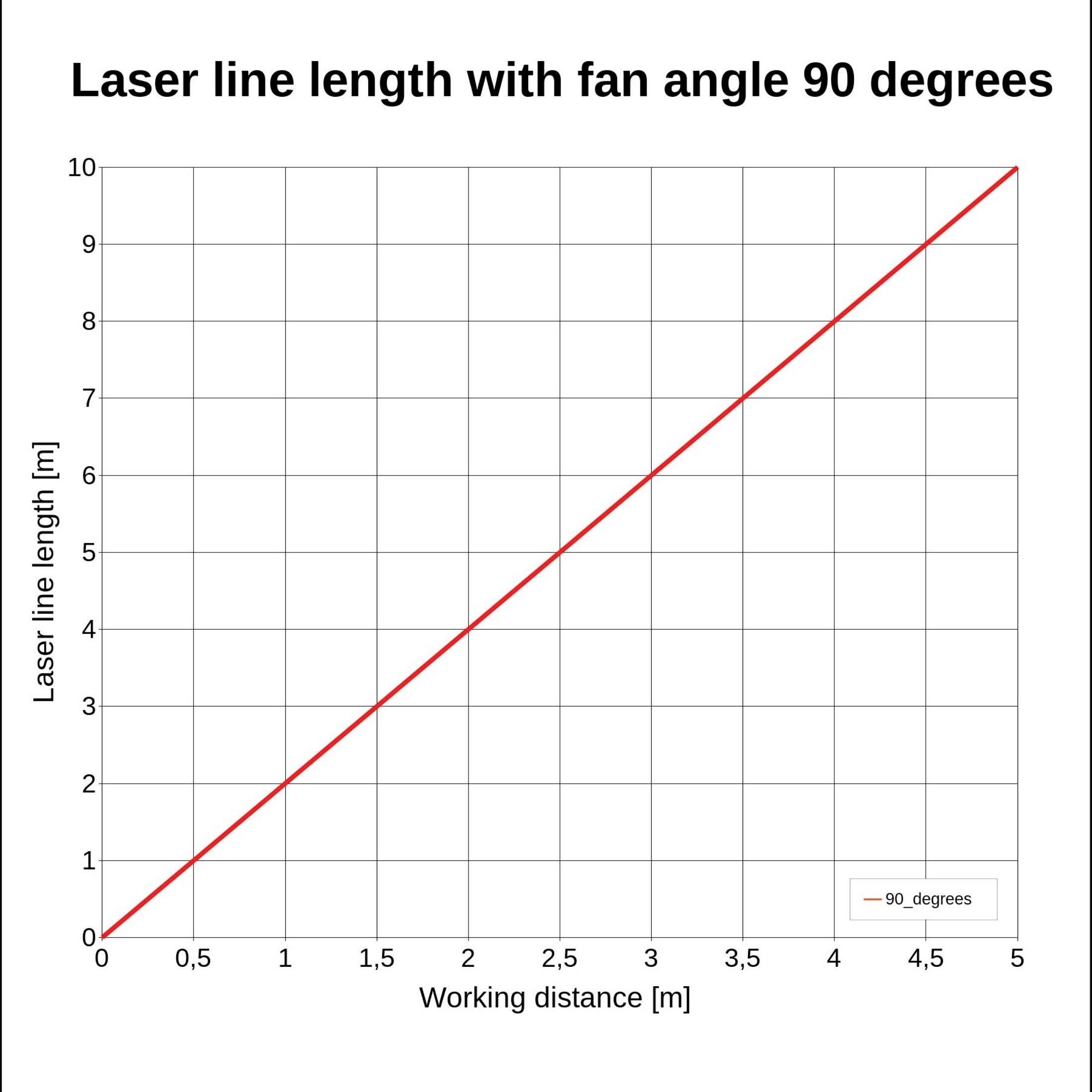

Diagram lineárního nárůstu: Délka laserové linky (m) v závislosti na pracovní vzdálenosti (m) s vějířovým úhlem 90 stupňů. Délka rovnoměrně stoupá od 0 do 9.

1/5

Kategorie produktu

Polohovací laser

Vyzařovací charakteristika

lineární

Vlnová délka

650 nm

Výkon

20 mW

(Ø)

20 mm

Doručení: Čt 8. 10.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (7 007,44 Kč / kus)

7 007,44 Kč

Bez DPH.

Doprava zdarma

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Přímý laser, červený, 650 nm, 20 mW, 90°, laser třídy 2M, zaostření 3 3M, 24 v DC, 20 x 80 mm, zástrčka M12 bez kabelu

Kategorie laseru: 2M
Vyzařovací charakteristika: lineární

Dodatečné informace:

Technické parametry

Materiál: hliník
Optický výkon 20 mW
Životnost: 10 000 h
Provozní teplota: -20 °C - 50 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Linie
Třída laseru 2 M
Divergence: Výška: 1.0 mrad
Úhel otevření: 90 °
Pracovní vzdálenost: 3 m
Optika: Skleněná čočka s antireflexním povrchem
Laserová technologie: Samostatná modová dioda
Zaostřování: fixed (3000 mm)
Potenciál krytu: Izolovaný
Výstupní optika: Průměr 5.5 mm
Barva pouzdra: černá
Ochranná čočka: Ano
Třída ochrany IP 64

Kategorie produktu: Polohovací laser

Vyzařovací charakteristika: lineární

Vlastnosti zaostření: Fixní ostření 3000 mm

Vlnová délka: 650 nm

: 20 mW

(Ø): 20 mm

Délka: 80 mm

Kategorie laseru: 2M

Úhel otevření: 90°

Divergence paprsku: 1.0 mrad

Pracovní odstup: 3 m

Provozní napětí: 24 V/DC

Provozní proud: 20 mA

Materiál: hliník

Rozm.: (Ø x v) 20 mm x 80 mm

Hmotnost: 63 g

Splňuje RoHS: ano

Šířka: 20 mm

V: 80 mm

Max. teplota: 50 °C

Min. teplota: -20 °C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2987409 Picotronic Polohovací laser lineární 20 mW

Informace

Informace 2987409 Picotronic Polohovací laser lineární 20 mW

Prohlášení o shodě

Prohlášení o shodě 2987409 Picotronic Polohovací laser lineární 20 mW

Popis

Provedení

Přímý laser, červený, 650 nm, 20 mW, 90°, laser třídy 2M, zaostření 3 3M, 24 v DC, 20 x 80 mm, zástrčka M12 bez kabelu
Typ LH650-20-24 (20x80)-M12 je přímý laser pro projekci červené laserové čáry. Laserový modul emituje záření z vlnové délky 650 nm. Laser má kompaktní provedení (20 x 80 mm). Životnost laserového modulu je delší než 10.000 hodin. Úhel rozevření 90° vytváří ve vzdálenosti 3 3M linii 6 m. Tento liniový laser se používá např. v laserových označovacích systémech, pro umístění součástek v průmyslu, řemeslech, hobby a show. Tento modul spadá do laserové třídy 2M.
Vyzařovací charakteristika: Přímka, tloušťka 1,5 mm při 3 m.
Optický výkon: 20 mW (třída laseru 2M); zaostření 3 3M
Kompaktní provedení: 20 x 80 mm; úhel rozevření: 90°; odchylka osy: Až 3,0°, zástrčka M12 bez kabelu
Úhel rozevření (90°) dosahuje při pracovní vzdálenosti 3 3M laserovou čáře délky 6 m.
Pro použití např. v laserových označovacích systémech, robotice a show. Napájení 24 V. Pro napájení lze 24 použít např. Picotronic L
