Name: Phoenix Contact zásuvkový konektor na kabel 4, rozteč 3.5 mm, 1790124, 1 ks
Brand: Phoenix Contact
SKU: 2209365
Availability: InStock

Zelený modul konektoru s oranžovými pákami, typicky používaný pro elektronické připojení.

Graf ukazuje vztah mezi intenzitou proudu (A) a okolní teplotou (°C) se třemi křivkami pro 2-, 5- a 20polohový provoz.

Diagram zobrazuje propojení dvou konektorů šestihranným adaptérem uprostřed. Konektory a adaptér jsou označeny popisky.

Graf ukazuje proudovou intenzitu v ampérech v závislosti na okolní teplotě ve stupních Celsia. Tři křivky označují pozice: 1 (2-pos.), 2 (5-pos.), 3 (20-pos.). Proudová intenzita klesá se zvyšující se teplotou.

Technický výkres konektoru s rozměry: šířka 23,35 mm, výška 13,25 mm, rozteč kontaktů 16,3 mm, hloubka 2,15 mm.

1/5

Ilustrační obrázek

Kategorie produktu

zásuvkový konektor na kabel

Provedení

zásuvka

Počet řádků

Rastr (rozteč)

3.5 mm

Počet pólů

Datasheety: (PDF)

Doručení: St 14. 10.

17 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (154,99 Kč / kus)

154,99 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 1 ks
Počet řádků: 2
Počet pólů: 4

Technické parametry

Počet konektorů: 8
Izolační skupina: I
Jmenovité rázové napětí (III/3): 2,5 kV
Zásuvný systém: Svorkovnice MINI COMBICON - DFMC 1,5
Zamykání: bez
Počet potenciály: 8
Montážní výška (výška bez pájecí pin): 13,25 mm
Okolní teplota (montáž): -5 °C ... 100 °C
Zástrčková síla vždy pro pól: cca 3 N
Ziehkraft vždy pro pól: cca 2 N
Cyklů: 25

Kategorie produktu: zásuvkový konektor na kabel

Provedení: zásuvka

Počet řádků: 2

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 3.5 mm

Počet pólů: 4

Šířka: 14.8 mm

Jmenovitý proud: 8 A

Jmenovitý proud - filtr: 8 A

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Délka izolace (max.): 10 mm

Rozm.: (d x š x v) 23.35 x 14.8 x 13.25 mm

Připojení: pružinové připojení
pružinová svorka

Číslo výrobce: 1790124

Barva: zelená

Izolační materiál: PA

Materiál kontaktu: slitina mědi, pozinkovaná

Finální úprava kontaktu: cín

Jmenovité napětí: 160 V

V: 13.25 mm

Délka: 23.35 mm

maximální průřez: 1.5 mm²

Průřez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: DFMC 1,5/ 4-ST-3,5

Pólů: 8

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Šířka

Počet pólů

Rastr (rozteč)

Phoenix Contact MSTB zásuvkový konektor na kabel 14, rozteč 5.08 mm, 1859292, 1 ks Piece

Objednací číslo:2209484

Doručení: St 14. 10.

23 KsConrad Electronic

12 A

81.24 mm

5.08 mm

Min.: 1

Násobky: 1

319,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 2.54 mm, 1821177, 1 ks

Objednací číslo:2209442

Doručení: St 14. 10.

45 KsConrad Electronic

6 A

25.9 mm

2.54 mm

Min.: 1

Násobky: 1

204,99 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.5 mm, 1790182, 1 ks

Objednací číslo:2209366

Doručení: St 14. 10.

49 KsConrad Electronic

8 A

35.8 mm

3.5 mm

Min.: 1

Násobky: 1

385,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.5 mm, 1790564, 1 ks

Objednací číslo:2209378

Doručení: St 14. 10.

57 KsConrad Electronic

8 A

41.9 mm

3.5 mm

Min.: 1

Násobky: 1

415,00 Kč^*

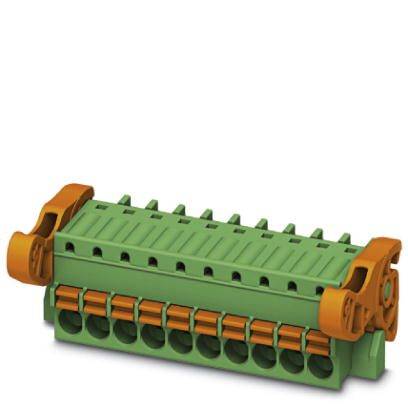

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.81 mm, 1817505, 1 ks

Objednací číslo:2209422

Doručení: Pá 20. 11.

Conrad Electronic

8 A

45.03 mm

3.81 mm

Min.: 50

Násobky: 50

285,00 Kč^*

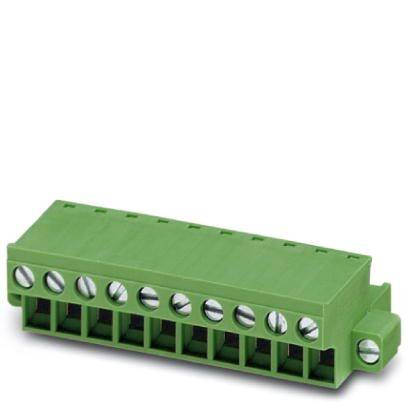

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5 mm, 1779725, 1 ks

Objednací číslo:2209350

Brzy k dispozici

Conrad Electronic

12 A

59.8 mm

5 mm

Min.: 1

Násobky: 1

389,00 Kč^*

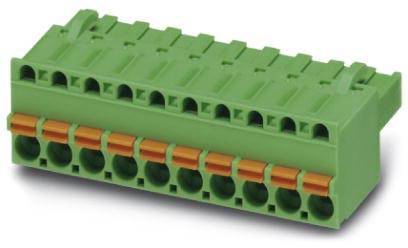

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5 mm, 1909294, 1 ks

Objednací číslo:2209516

Doručení: Pá 23. 10.

Conrad Electronic

12 A

50.1 mm

5 mm

Min.: 1

Násobky: 1

194,99 Kč^*

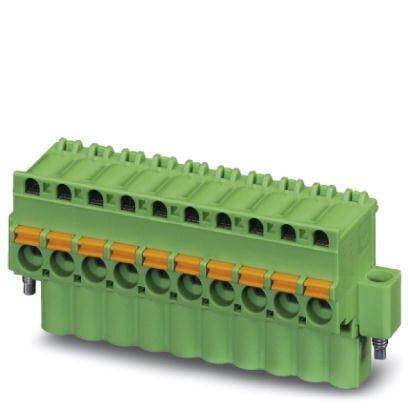

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5 mm, 1910283, 50 ks

Objednací číslo:2209520

Doručení: St 21. 10.

5 Set(y)Conrad Electronic

12 A

60.02 mm

5 mm

Min.: 1

Násobky: 1

11 315,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5.08 mm, 1808967, 1 ks

Objednací číslo:2209402

Doručení: St 14. 10.

10 KsConrad Electronic

12 A

59.92 mm

5.08 mm

Min.: 1

Násobky: 1

265,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5.08 mm, 1848795, 1 ks Piece

Objednací číslo:2209480

Doručení: St 14. 10.

11 KsConrad Electronic

12 A

50.8 mm

5.08 mm

Min.: 1

Násobky: 1

194,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2209365 Phoenix Contact zásuvkový konektor na kabel 4, rozteč 3.5 mm, 1790124, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209365 Phoenix Contact zásuvkový konektor na kabel 4, rozteč 3.5 mm, 1790124, 1 ks

Popis

Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Intuitivní ovládání pomocí barevně vzdálené ovládání tiskárny. Optimalizováno pro stísněné montážní situacích: ovládání a připojení vodiče z směru.
