Name: Phoenix Contact zástrčkový konektor na kabel 5, rozteč 5.08 mm, 1808750, 1 ks
Brand: Phoenix Contact
SKU: 2209399
Availability: InStock

Zelený elektrický svorkovnicový blok s několika svorkami pro propojení vodičů nebo kabelů v elektrických obvodech.

Technický výkres konektoru s rozměry: šířka 26,4 mm, výška 15 mm, průměr otvoru 3,2 mm, rozteč 5,08 mm.

Diagram zatížitelnosti vodiče: X-osa ukazuje teplotu okolí (°C), Y-osa ukazuje proud (A). Tři křivky pro 2, 5 a 16-pólová připojení.

1/3

Ilustrační obrázek

Kategorie produktu

zástrčkový konektor na kabel

Provedení

zástrčka

Počet řádků

Rastr (rozteč)

5.08 mm

Počet pólů

Datasheety: (PDF)

Doručení: St 14. 10.

31 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (89,99 Kč / kus)

129,99 Kč

-31 %

89,99 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 1 ks
Počet řádků: 1
Počet pólů: 5

Technické parametry

Počet konektorů: 5
Jmenovitý průřez: 2,5 mm²
Izolační skupina: I
Jmenovité rázové napětí (III/3): 4 kV
Zásuvný systém: CLASSIC COMBICON
Zamykání: bez
Počet potenciály: 5
Montážní výška (výška bez pájecí pin): 15 mm
Okolní teplota (montáž): -5 °C ... 100 °C
Zástrčková síla vždy pro pól: cca 8 N
Ziehkraft vždy pro pól: cca 6 N
Cyklů: 25

Kategorie produktu: zástrčkový konektor na kabel

Provedení: zástrčka

Počet řádků: 1

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 5.08 mm

Počet pólů: 5

Šířka: 38.62 mm

Jmenovitý proud: 12 A

Jmenovitý proud - filtr: 12 A

Obsah: 1 ks

AWG max.: 12

AWG min.: 24

Délka izolace (max.): 10 mm

Rozm.: (d x š x v) 26.4 x 38.62 x 15 mm

Připojení: pružinové připojení
pružinová svorka

Číslo výrobce: 1808750

Barva: zelená

Izolační materiál: PA

Materiál kontaktu: slitina mědi, pozinkovaná

Finální úprava kontaktu: cín

Jmenovité napětí: 320 V

V: 15 mm

Délka: 26.4 mm

maximální průřez: 2.5 mm²

Průřez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: FKICS 2,5/ 5-STD-5,08-RN

Pólů: 5

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Šířka

Počet řádků

Počet pólů

Rastr (rozteč)

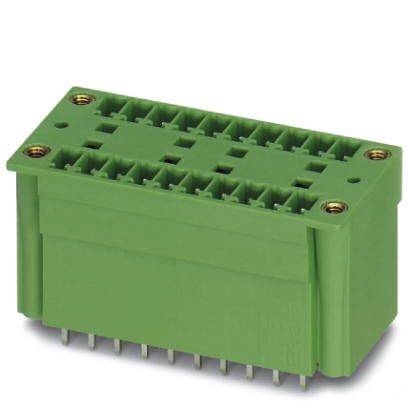

Phoenix Contact zástrčkový konektor na kabel 10, rozteč 3.81 mm, 1842843, 1 ks

Objednací číslo:2209468

Doručení: Pá 6. 11.

Conrad Electronic

8 A

48.49 mm

3.81 mm

Min.: 1

Násobky: 1

285,00 Kč^*

Phoenix Contact zástrčkový konektor na kabel 10, rozteč 7.62 mm, 1728934, 50 ks

Objednací číslo:2209314

Doručení: Pá 6. 11.

Conrad Electronic

16 A

76.2 mm

7.62 mm

Min.: 1

Násobky: 1

3 479,00 Kč^*

Phoenix Contact zástrčkový konektor na kabel 11, rozteč 5.08 mm, 1808815, 1 ks

Objednací číslo:2209400

Doručení: St 14. 10.

17 KsConrad Electronic

12 A

69.1 mm

5.08 mm

Min.: 1

Násobky: 1

259,00 Kč^*

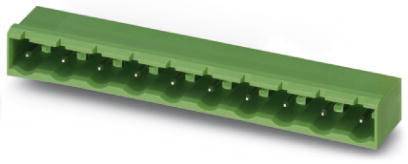

Phoenix Contact zástrčkový konektor na kabel 12, rozteč 7.5 mm, 1766440, 1 ks

Objednací číslo:2209336

Doručení: Pá 6. 11.

Conrad Electronic

12 A

90 mm

7.5 mm

Min.: 1

Násobky: 1

114,99 Kč^*

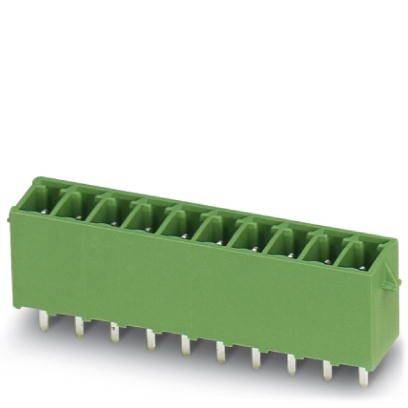

Phoenix Contact zástrčkový konektor na kabel 13, rozteč 3.5 mm, 1731594, 50 ks

Objednací číslo:2209316

Doručení: Po 11. 1. 2027

Conrad Electronic

8 A

49.7 mm

3.5 mm

Min.: 1

Násobky: 1

3 609,00 Kč^*

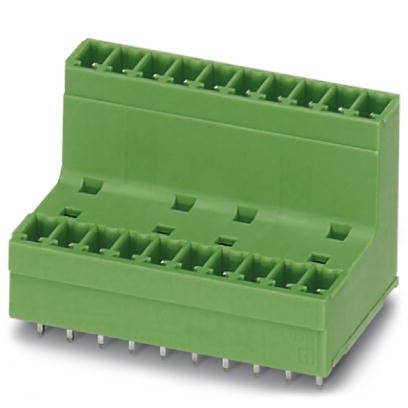

Phoenix Contact zástrčkový konektor na kabel 13, rozteč 3.81 mm, 1830512, 1 ks

Objednací číslo:2209459

Doručení: Pá 6. 11.

Conrad Electronic

8 A

50.92 mm

3.81 mm

Min.: 1

Násobky: 1

285,00 Kč^*

Phoenix Contact zástrčkový konektor na kabel 14, rozteč 5.08 mm, 1825433, 1 ks

Objednací číslo:2209449

Doručení: St 14. 10.

4 KsConrad Electronic

12 A

81.24 mm

5.08 mm

Min.: 1

Násobky: 1

335,00 Kč^*

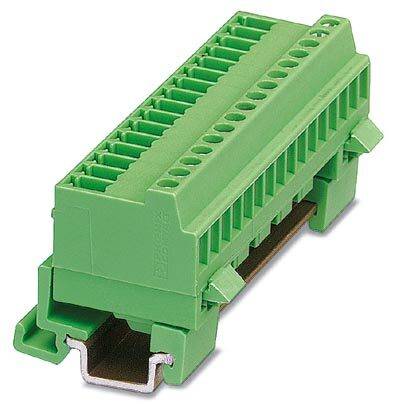

Phoenix Contact zástrčkový konektor na kabel 15, rozteč 3.81 mm, 1832866, 1 ks Piece

Objednací číslo:2209464

Doručení: St 14. 10.

33 KsConrad Electronic

8 A

3.81 mm

Min.: 1

Násobky: 1

345,00 Kč^*

Phoenix Contact zástrčkový konektor na kabel 18, rozteč 5.08 mm, 1825666, 1 ks

Objednací číslo:2209450

Doručení: St 14. 10.

48 KsConrad Electronic

12 A

101.56 mm

5.08 mm

Min.: 1

Násobky: 1

439,00 Kč^*

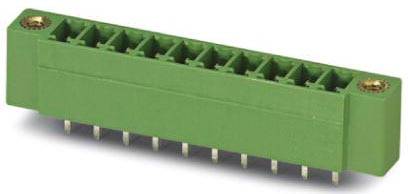

Phoenix Contact zástrčkový konektor na kabel 19, rozteč 3.5 mm, 1843392, 1 ks

Objednací číslo:2209469

Doručení: Pá 6. 11.

Conrad Electronic

8 A

76.8 mm

3.5 mm

Min.: 1

Násobky: 1

184,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2209399 Phoenix Contact zástrčkový konektor na kabel 5, rozteč 5.08 mm, 1808750, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209399 Phoenix Contact zástrčkový konektor na kabel 5, rozteč 5.08 mm, 1808750, 1 ks

Popis

Výměna probíhá, připojením push in. Díky stanovené šroubovák otevřených prostoru umožňuje pohodlné připojení vodiče. Invertierter zástrčka s kolíkem kontakty pro fingerberuhrsichere přístroj výstupů nebo létající kabel. Intuitivní zámek chrání před nechtěným přerušením přívodu elektrického oddělení. S MSTB 2,5 rodiny kombinovat.

Tento text byl přeložen strojově.
