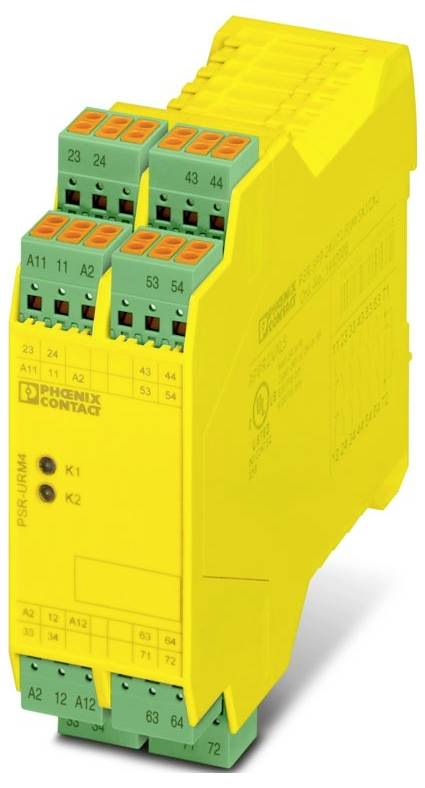

Ilustrační obrázek
Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Rozšiřující modul
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Celková cena (3 623,97 Kč / kus)
3 623,97 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: PSRclassic
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 35 mm
- Výška: 112 mm
- Hloubka: 114,5 mm
- Materiál krytu: PA
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -20 °C ... 55 °C (pozor na snižování výkonu)
- Okolní teplota (skladování/transport): -40 °C... 70 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Vibrace (provoz): 10 Hz 150 Hz, amplituda 0,15 mm, 2g
- Délka odizolování: 8 mm
- Obecně: Obecně
- Montážní poloha: Vertikálně nebo horizontálně
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm² (pouze ve spojení s CRIMPFOX 6)
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm² (pouze ve spojení s CRIMPFOX 6)
- Maximální ztrátový výkon při jmenovitých podmínkách: 16,7 W (US = 26,4 v, Il² = 72 A², Pcelkem max = 1,4 W + 14,4 W)
- CE: CE
- Připojovací technika: Připojovací technika
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: typ. 39 mA
- Připojení vodiče: Připojení vodiče
- Spínací frekvence: Max. 1 Hz
- Pokyny pro montáž: Pozor na snižování výkonu
- Nadmořská výška: ≤ 2000 m (nad mořem)
- Max. úř. věst. Vlhkost vzduchu (provoz): 75 % (střední, 85 % příležitostně, žádné omrzání)
- Šok: 15 g
- Ochranné zapojení: Supresorová dioda
- Spínací napětí: Max. 250 v AC/DC; min. 10 V
- Použití: Rozšiřující modul
- Barva (pouzdro): Žlutá (RAL 1018)
- Spínací proud: Max. 3 A.
- Popis výstupu: 2 NC v řadě, bez potenciálu
- Zobrazení provozního napětí: 2x LED zelená
- Provedení kontaktu: 1 proudovou cestou zpětného hlášení
- Trvalý mezní proud: 3 A.
- Bemessungsisolationsspannung: 250 V
- Bezpečnostní údaje: Bezpečnostní údaje
- Životnost - mechanické měření: 10x 106 spínacích cyklů
- Doba odpadu obvykle: < 20 ms (při US / při ovládání pomocí A11 / A12)
- Materiál kontaktu: AgSnO2
- SPÍNACÍ VÝKON: 1,5 A (AC15); 3 A (DC13)
- Výstupní pojistka 3 a (GL/gG)
- Typ relé: Elektromechanické relé s nuceně vedenými kontakty podle IEC/EN 61810-3
- Časy: Časy
- Typ. Doba roztahu u US: < 25 ms (u US / při ovládání pomocí A11/A12)
- Doba opětovné připravenosti: < 1 s.
- Jmenovitý provozní režim: 100 % ED
- Jmenovité rázové napětí / izolace: Viz datový list, kapitola „izolační koordinace“.
- Počet výstupů: 1
- Spínací výkon: Min. 50 mW
- Quadr. Celkový proud 9 A2
- Bezpečnostní údaje: EN ISO 13849: Bezpečnostní údaje: EN ISO 13849
- Úroveň výkonu (PL): e (ve spojení s vhodným vyhodnocujícím zařízením)
- Safety Integrity Level (sil): 3 (ve spojení s vhodným vyhodnocujícím zařízením)
- Bezpečnostní data: EN IEC 62061: Bezpečnostní data: EN IEC 62061
- Ochrana pro vestavbu, minimální: IP54
- Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 75 % (v průměru, 85 % příležitostně, žádné omrzání)
- Popis přijetí: Bezpečnostní
- Počet vstupů: 2
- Rozsah vstupního napětí „1“ signál: 19,2 v... 26,4 V DC
- zasunutí: ano
- Ovládání: 1 a 2 kanály
- Kategorie zastavení: 0
- Bezpečnostní data: IEC 61508 - High-Demand: Bezpečnostní data: IEC 61508 - high-demand
- Bezpečnostní data: IEC 61508 - Low Demand: Bezpečnostní data: IEC 61508 - Low Demand
- Max. Přípustný celkový odpor: 50 Ω
- Spínací frekvence maximálně 1 Hz
- Digitální: A11, A12: Digitální: A11, A12
- Relé: Povolovací řízení proudu (23/24 ... 63/64): Relé: Povolovací řízení proudu (23/24 ... 63/64)
- Relé: Signální proud (71/72): Relé: Cestou signálního proudu (71/72)
- Relé: Proudovým obvodem pro zpětné hlášení (11/12): Relé: Relé: Výstupní proud pro zpětné hlášení (11/12)
- Kategorie produktu
Rozšiřující modul
- Počet digitálních vstupů max.
2
- Maximální počet vstupů
2
- Počet výstupů max.
7
- Počet výstupů relé max.
6
- V
112 mm
- Délka
114.5 mm
- Šířka
35 mm
IP20
- Rozm.
(d x š x v) 114.5 x 35 x 112 mm
- Připojení
Push-in připojení
- Číslo výrobce
1442026
- Typ
PSR-SPP- 24DC/URM4/5X1/2X2
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
55 °C
- Min. okolní teplota
-20 °C
- Hloubka
114.5 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Rozšiřující modul
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Rozšiřující modul
Popis
1 nebo 2kanálový kontakt, 5 spínací kontakty, 1 rozpínací kontakt, 1 proudovou instance pro zpětné hlášení, společně se základním zařízením do Cat 4 PL e podle EN ISO 13849 bezpečné oddělení, šířka: 35 mm, zásuvná svorka Push In
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
