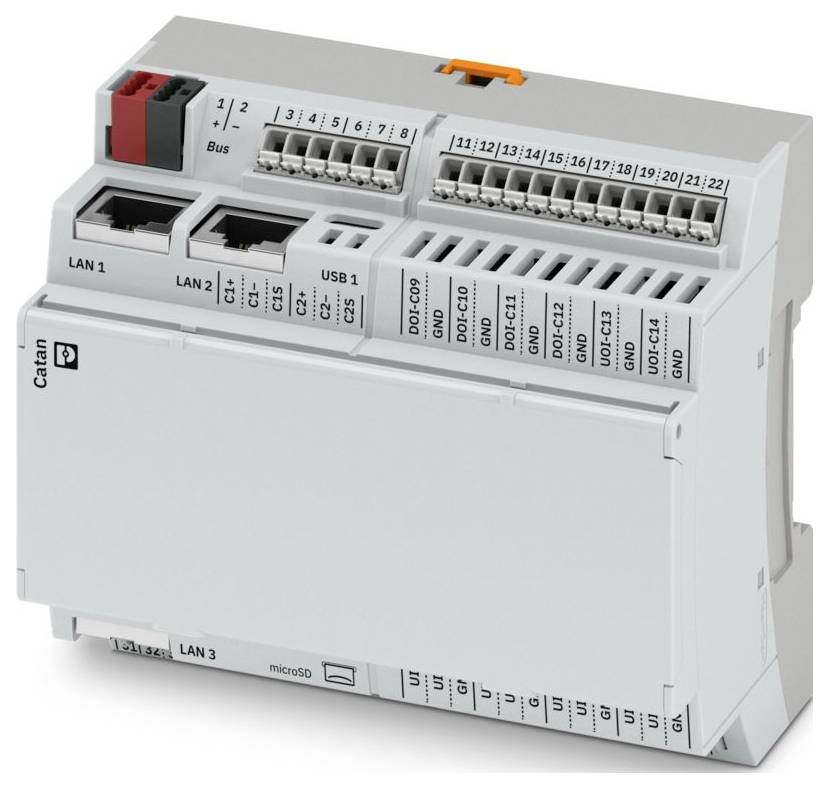

Phoenix Contact CATAN C1 EN 1371432 Ovládání 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (30 219,01 Kč / kus)
30 219,01 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Technické parametry
- Skupina produktů: Catan
- Typ připojení: USB 2.0 Full speed, zásuvka typu C.
- Flexibilní průřez vodiče: 0,5 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 m² (připojení vodičů při otevřeném místě svorky); 0,34 m²... 1,5 m² (připojení Push In)
- Průřez vodiče AWG: 24... 16
- Šířka: 89,7 mm
- Výška: 68 mm
- Jednotka dělení: 6 TE (pouzdro nosné lišty podle DIN 43871)
- Třída hořlavosti podle UL 94: V0
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -5 °C ... 50 °C (až 3000 m nad mořem)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu (podle DIN EN 60715)
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Délka odizolování: 10 mm
- Montážní poloha: Horizontální; alternativní umístění je možné, ale může vést ke snížení tepelného výkonu.
- Délka: 107,6 mm
- Přenosová rychlost: Max. 12 Mbit/s.
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
- Materiál: Polykarbonát (pouzdro)
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2 (použití jako připojení pro ovládací panel Catan Control a periferní zařízení, USB1 lze navíc použít jako USB Ethernet Gadget)
- RS-485: RS-485
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Místo použití: Použití v interiérech
- Provozní režim: Sink a Source
- Ethernet: Ethernet
- Délka přenosu: Max. 350 m (mezi dvěma účastníky)
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojení: Dvouvodičový
- Jmenovitý průřez: 1,5 mm²
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Jmenovité výstupní napětí: 24 V DC
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Ochranné zapojení: Ochrana proti zkratu; ochrana proti přetížení; ochrana proti chybnému zapojení DC (max. 30 v)
- Napájení
- Odolnost proti vibracím podle EN 60068-2-6/IEC 60068-2-6: 5g
- Šok podle normy EN 60068-2-27/IEC 60068-2-27: 30 g.
- Trvalé šok podle normy EN 60068-2-27/IEC 60068-2-27: 10g
- Tlak vzduchu (skladování/přeprava): 58 kPa... 106 kPa (až 4500 m/m)
- Odběr proudu: 350 mA (bez externího zatížení); 400 mA (s displejem)
- Maximální odběr proudu: 3,6 A.
- Poznámka k připojení: Stíněný Single Pair Ethernet (SPE) 10BASE-T1L
- Vstupní proud: 1 mA
- Vstupní frekvence: Max. 20 Hz (signál je odskořen)
- Výstupní proud max. 500 mA
- Zvláštní vlastnosti: Proces vývoje certifikován podle IEC 62443-4-1
- Funkčnost
- Počet výstupů: 4
- Označení vstupu: Vstupy pro čítač
- Označení, výstup: Digitální výstupy
- Vstupní signál proudu: 0 mA... 20 mA; 4 mA... 20 mA
- Popis vstupu: Otevřený/uzavřený kontakt
- Vstupní signál napětí: 0 v... 10 V
- Výstupní signál napětí: 0 v... 10 V
- USB
- Rozsah vstupního napětí „0“ signál: -3 v DC... 5 v DC (otevřený vstup poskytuje vždy signál 0)
- Rozsah vstupního napětí „1“ signál: 11 v DC... napájení 18 - 30 V DC
- Barva (horní část pouzdra): Světle šedá (RAL 7035)
- Barva (spodní část pouzdra): Šedá (RAL 7042)
- Vstupní odpor vstupu napětí: > 5 MΩ
- Rozlišení (proud): 0,01 mA
- Rozlišení (napětí): 1 mV
- Přípustná délka vedení: Max. 30 m (pro splnění požadavků CE a CE a pro soulad s EMV směrnicí)
- Hodiny reálného času: Integrované (kapacitní vyrovnávací)
- Systémové předpoklady: Systémové předpoklady
- Podporované programovací jazyky: Niagara Framework®
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UIN: 24 V DC
- Místo instalace: Subdistribuce; rozvodná skříň
- Odporová jmenovitá zátěž 12 W (48 Ω)
- Odolnost proti zpětnému napětí proti krátkým impulzům: Ochrana proti zpětnému napětí
- Tolerance, relativní: Max. 1 % (pro odpory > 200 Ω)
- Tolerance v absolutní hodnotě: Max. 0,5 k (odpor vodiče max. 2 Ω (30 m měděný kabel s d = 0,8 mm))
- Výstupní proud ve vypnutém stavu: Max. 1,4 mA
- Chování při přetížení: Automatický režim
- Rozlišení: 1 impuls
- Remanentní paměť: 5 GB (eMMC); 512 kB (MRAM, doplňková paměť)
- Operační paměť: 1024 MB (LPDDR4 RAM)
- Strojírenský nástroj: Emalytics
- NAPÁJECÍ NAPĚTÍ (DC) 24 V DC
- Shoda s EMV směrnicemi: Zkouška odolnosti podle EN IEC 63044-5-2 transientní přepětí (Surge) kritérium B; zkouška odolnosti podle EN IEC 63044-5-2 rychlých přechodných jevů (Burst) kritérium a, ±500 v, kritérium B, ±1000 v ; zkouška odolnosti podle EN IEC 63044-5-2 Elektromagnetická pole kritérium a, intenzita pole: 10 v/m; test odolnosti podle EN IEC 63044-5-2, vybití statické elektřiny (ESD) kritérium a, ±4 kV kontaktní výboj, ±8 kV průlom vzduchu; zkouška odolnosti podle EN IEC 63044-5-2 kritérium rušení a, zkušební napětí 10 v; kontrola rušivého vyzařování podle EN IEC 63044-5-2, třída B.
- Rozměry bez zapojeného displeje: Rozměry bez zapojeného displeje
- Rozměry s nasazeným displejem: Rozměry s nasazeným displejem
- Rozšiřující sběrnice (Link-Bus): Rozšiřující sběrnice (Link-Bus)
- Analogový: Univerzální vstup: Univerzální vstup
- Tolerance v absolutní hodnotě (mA): Max. 0,05 mA (měření vyžaduje externí paralelní odpor 68 Ω)
- Tolerance v absolutní hodnotě (v): Max. 25 mV
- Použitelný typ senzoru (RTD): Ni 1000; LG-ni 1000
- Teplotní rozsah: -30 °C 150 °C (NTC 10K); -15 °C... 150 °C (NTC 20k)
- Rozlišení teploty 0,1 K.
- Použitelný typ senzoru (TC): NTC 10k; NTC 20k; NTC 10k Pre
- Rozsah odporu: 0 Ω... 180 kΩ
- Rozlišení (odpor): 0,1 Ω
- Digitální: Univerzální vstup: Univerzální vstup
- Poznámka vstup: Každý univerzální výstup lze parametrizovat jako digitální vstup. Viz tabulka „funkce digitálního vstupu“.
- Rozsah vstupního odporu > 15 kΩ
- Čítač: Univerzální vstup: Čítač: Univerzální vstup
- Zkušební napětí: Rozšiřující sběrnice / logika: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Logický/funkční uzemnět: 500 v AC, 50 Hz, 1 min
- Trusted Platform modul: TPM 2.0
- Zkušební napětí: LAN / logika: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: TP / logický: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: RS-485 / logické: 500 v AC, 50 Hz, 1 min
- Proudová zatížitelnost (svorkové body): 13,5 a
- Proudová zatížitelnost (průvodič mezi body svorky): 4 A.
- Digitální: Digitální vstup (DOI): Digitální vstup (DOI)
- Digitální: Univerzální výstup: Digitální: Univerzální výstup
- Čítač: Digitální vstup (DOI): Čítač: Digitální vstup (DOI)
- Analogový: Univerzální výstup: Univerzální výstup
- Výstupní proud (na kanál): Max. 10 mA
- Digitální: Digitální výstup (DOI): Digitální: Digitální výstup (DOI)
- Poznámka výstup: Technické údaje jsou identické s daty z digitálních výstupů s funkcí „digitální vstup“ (DOI).
- Chování při vypnutí napětí: Výstup bez potřeby napájení
- Přípojky 1 ... 2 (TP přípojka sběrnice): Konektory 1 ... 2 (TP přípojka sběrnice)
- Přípojky 3... 62 (napájení, Link-BUS, I/o): Konektory 3... 62 (napájení, Link-BUS, I/o)
- Sběrnice pro automatizaci v místnosti: Sběrnice pro automatizaci v místnosti
- Kategorie produktu
Ovládání
- Rozhraní
USB-C
RJ45
- Počet výstupů max.
4
- Provozní napětí
24 V/DC
- V
60.7 mm
- Délka
107.6 mm
- Šířka
89.7 mm
IP20
- Rozm.
(d x š x v) 107.6 x 89.7 x 60.7 mm
- Připojení
Push-in připojení
- Číslo výrobce
1371432
- Typ
CATAN C1 EN
- Montáž
Montáž na DIN lištu
- Hloubka
60.7 mm
107.6 mm
91 mm
60.7 mm
0
4
0
0
DC
5242880 kByte
3
0
0
2
2
0
0
NE
None
None
ANO
NE
NE
0
0
NE
NE
NE
NE
None
None
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3583185 Phoenix Contact CATAN C1 EN 1371432 Ovládání 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3583185 Phoenix Contact CATAN C1 EN 1371432 Ovládání 24 V/DC
Popis
Ovládání pro automatizaci budov. 14 konfigurovatelných vstupů a výstupů. Rozhraní: 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP pro automatizaci místností, 2 x SPE pro rozšiřující moduly Catan. Lokální ovládání pomocí panelu Catan Control.
