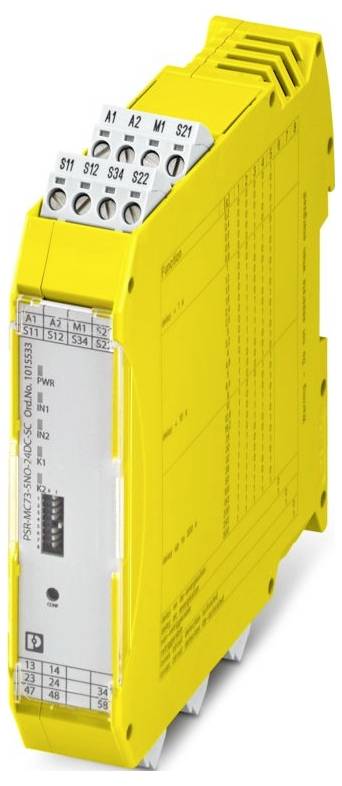

Ilustrační obrázek
Phoenix Contact PSR-MC73-5NO-1DO-24DC-SC ochranné relé, 5 spínacích kontaktů, (š x v x h) 22.5 x 112.2 x 114.5 mm, 10155
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
ochranné relé
Připojení
šroubové připojení
Typ
PSR-MC73-5NO-1DO-24DC-SC
Reakční doba
50 ms
Datasheety: (PDF)
Počet
Celková cena (8 756,20 Kč / kus)
8 756,20 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina produktů: PSRmini
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,5 Nm 0,6 Nm
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 12
- Šířka: 22,5 mm
- Výška: 112,2 mm
- Hloubka: 114,5 mm
- Materiál krytu: PA
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -35 °C ... 60 °C (pozor na snižování výkonu)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Vibrace (provoz): 10 Hz 150 Hz, 2g
- Délka odizolování: 7 mm
- Obecně: Obecně
- Montážní poloha: Vertikálně nebo horizontálně
- Maximální ztrátový výkon při jmenovitých podmínkách: 8,1 W (v US = 30 v, IL² = 108A²)
- CE: CE
- Připojovací technika: Připojovací technika
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: < 3,2 mA (typ. U US)
- Připojení vodiče: Připojení vodiče
- Spínací frekvence 0,5 Hz (v závislosti na nastavené době zpoždění)
- Proud max. 100 mA
- Pokyny pro montáž: Viz křivka snižování výkonu
- Nadmořská výška: ≤ 2000 m (nad mořem)
- Max. úř. věst. Vlhkost vzduchu (provoz): 75 % (střední, 85 % příležitostně, žádné omrzání)
- Šok: 10 g (provoz), 15 g (přeprava)
- Napětí: Odpovídá US
- Ochranné zapojení: Supresorová dioda
- Ukazatel stavu nabití: 5 x LED, barevná
- Spínací napětí: Min. 12 V AC/DC; MAX. 250 v AC/DC (křivka zatížení)
- Jméno: A1/A2
- Použití: Nouzové upevnění; ochranné dveře; světelná mřížka
- Napájení
- Barva (pouzdro): Žlutá (RAL 1018)
- Spínací proud: Min. 5 mA; max. 6 A
- Popis výstupu: PNP; nezabezpečuje se
- Zapínací proud max. 500 mA (Δt = 100 ms při US)
- Kontaktní provedení: 5 povolovací proudové dráhy
- Trvalý mezní proud: 6 A.
- Jmenovité izolační napětí: 250 v AC
- JMENOVITÉ NAPÁJECÍ NAPĚTÍ ŘÍDICÍHO PROUDU US: 24 V DC -20 % / +25 %
- Jmenovitý napájecí proud IS: typ. 80 mA
- Bezpečnostní údaje: Bezpečnostní údaje
- Životnost - mechanické měření: 10x 106 spínacích cyklů
- Doba odezvy obvykle: < 50 ms (automatický start);< 50 ms (manuální, monitorovací spuštění)
- Doba odpadu: < 25 ms (při ovládání přes S12 a S22 (pouze pro okamžité kontakty);< 10 ms (při ovládání přes A1 | aplikace přes A1 | není přípustné)
- Materiál kontaktu: AgCuNi + 0,2 µm ... 0,4 µm au / AgSnO2 + 0,2 µm au
- SPÍNACÍ VÝKON: 4 A (24 V (DC13)); 3 A (230 V (AC 15))
- Výstupní pojistka 6 a GL/gG; 4 a GL/gG (pro Low Demand aplikace)
- Typ relé: Elektromechanické relé s nuceně vedenými kontakty podle IEC/EN 61810-3
- Časy: Časy
- Typ. Doba roztahu u US: 500 ms (při ovládání A1 u US)
- Doba opětovné připravenosti: 500 ms (podle požadavku bezpečnostní funkce)
- Jmenovitý provozní režim: 100 % ED
- Jmenovité rázové napětí / izolace: Viz datový list, kapitola „izolační koordinace“.
- Doba filtru: Max. 1 ms (zkušební pulsní šířka nízkotestovacích pulsů); min. 21 ms (testovací pulsní frekvence Low-Testovací pulsa)
- Počet výstupů: 2
- Spínací výkon: Min. 60 mW
- Quadr. Celkový proud 108 A2 (derating)
- Bezpečnostní údaje: EN ISO 13849: Bezpečnostní údaje: EN ISO 13849
- Úroveň výkonu (PL): e (4 a DC13 | 3 a AC15, 8760 spínacích cyklů / rok)
- Safety Integrity Level (sil): 3
- Bezpečnostní data: EN IEC 62061: Bezpečnostní data: EN IEC 62061
- Ochrana pro vestavbu, minimální: IP54
- Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 75 % (v průměru, 85 % příležitostně, žádné omrzání)
- Popis přijetí: Nezabezpečeno
- Počet vstupů: 1
- Rozsah vstupního napětí „0“ signál: 0 v DC... 5 V DC
- Rozsah vstupního napětí „1“ signál: 11 v DC... napájení 18 - 30 V DC
- zasunutí: ano
- Ovládání: 1 a 2 kanály
- Příkon na US: typ. 1,92 W
- Kategorie zastavení: 0; 1
- Bezpečnostní data: IEC 61508 - High-Demand: Bezpečnostní data: IEC 61508 - high-demand
- Bezpečnostní data: IEC 61508 - Low Demand: Bezpečnostní data: IEC 61508 - Low Demand
- Doba náběhu: < 1 s (čas člunu)
- Vstupní proud „0“ signál: 0 mA... 2 mA
- Současné měření: ∞
- Min. Pracovní frekvence 0 Hz; max. 1 Hz
- Max. Přípustný celkový odpor: 150 Ω
- Digitální: Startovací okruh (S34): Digitální: Startovací okruh (S34)
- Hlášení: M1: Hlásí: M1
- Ochrana proti zkratu: Ano
- Časový rozsah zpoždění: 0,2 s... 300 s ±5 % (nastavitelné pro 47/48/58)
- Digitální: Obvod senzoru (S12, S22): Digitální: Obvod senzoru (S12, S22)
- Relé: Povolovací proudové dráhy (13/14, 23/24/34, 47/48/58): Relé: Povolovací proudové dráhy (13/14, 23/24/34, 47/48/58)
- Takt: S11, S21: Takt: S11, S21
- Druh obalu
Piece
- Kategorie produktu
ochranné relé
- Typ
PSR-MC73-5NO-1DO-24DC-SC
- Připojení
šroubové připojení
- Reakční doba
50 ms
- Typ kontaktu
5 spínacích kontaktů
- Spínací napětí (max.)
250 V DC/AC
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategorie bezpečnosti
4
- Certifikace (senzory)
DE
IP20
- Provozní teplota (min.)
-35 °C
- Provozní teplota (max.)
60 °C
- Hloubka
114.5 mm
- Šířka
22.5 mm
- V
112.2 mm
- Rozm.
(š x v x h) 22.5 x 112.2 x 114.5 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3561618 Phoenix Contact PSR-MC73-5NO-1DO-24DC-SC ochranné relé, 5 spínacích kontaktů, (š x v x h) 22.5 x 112.2 x 114.5 mm, 10155
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3561618 Phoenix Contact PSR-MC73-5NO-1DO-24DC-SC ochranné relé, 5 spínacích kontaktů, (š x v x h) 22.5 x 112.2 x 114.5 mm, 10155
Popis
Bezpečnostní relé pro nouzové zastavení, ochranné dveře, mřížka až sil 3, Cat 4, PL e, 1 nebo 2kanálový provoz, detekce křížové vazby, retriggerovatelné, zpoždění návratu/rozběhu 0,2 s až 300 s, 5 povolovací proudové dráhy, US = 24 v DC, zásuvná šroubová svorka
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
